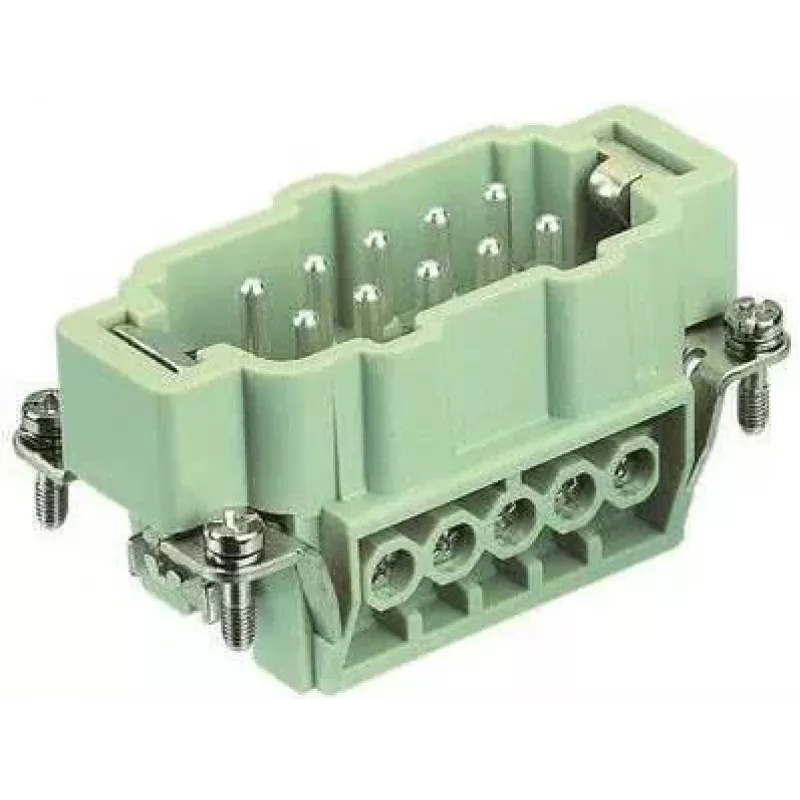

Harting Han E Male Insert mit Schraubanschluss, 10+PE Kontakte, 16A, 500V

Der Harting 09330102601 ist ein hochwertiger Male Insert (Stifteinsatz) aus der Han E Serie, ausgelegt für industrielle Steckverbinderanwendungen. Dieser Schraubanschluss-Einsatz bietet zuverlässige und sichere Verbindungen für die Strom- und Signalübertragung in rauen Umgebungen. Mit 10+PE Kontakten unterstützt er Nennströme bis 16 A und Spannungen bis 500 V, was ihn für eine Vielzahl von Industriemaschinen und Steuerungssystemen geeignet macht.

Vorteile

Robuster Schraubanschluss gewährleistet eine einfache und vibrationsbeständige Verdrahtung. Der Polycarbonat-Isolator mit der Brennbarkeitsklasse UL 94 V-0 bietet hervorragende Brandsicherheit. Mit mindestens 500 Steckzyklen garantiert dieser Einsatz eine langfristige Haltbarkeit. Der weite Betriebstemperaturbereich von -40 °C bis +125 °C ermöglicht den Einsatz unter extremen Bedingungen.

Geeignet für

• Industrielle Steckverbinder und Schwerlastanwendungen
• Stromverteilung und Steuerungssysteme
• Maschinenbau, Automatisierung und Robotik
• Bahn- und Transportausrüstung

Wichtige Spezifikationen

• Serie: Han E
• Anzahl der Kontakte: 10 + PE (Schutzerde)
• Kontaktgeschlecht: Männlich (Stift)
• Anschlussart: Schraubanschluss
• Bemessungsstrom: 16 A
• Bemessungsspannung: 500 V
• Bemessungsstoßspannung: 6 kV
• Leiterquerschnitt: 0,75 mm² bis 2,5 mm² (AWG 18 bis 14)
• Abisolierlänge: 7,5 mm
• Anzugsdrehmoment für Schraube: 0,5 Nm
• Kontaktmaterial: Kupferlegierung
• Isolatorwerkstoff: Polycarbonat (PC)
• Brennbarkeitsklasse: UL 94 V-0
• Betriebstemperatur: -40 °C bis +125 °C
• Steckzyklen: ≥ 500
• Verschmutzungsgrad: 3
• Kontaktwiderstand: ≤ 1 mOhm
• Zulassungen: UL, CSA, DNV GL, CCC

Empfehlungen

Für optimale Leistung verwenden Sie entsprechende Han E Oberteile/Gehäuse und achten Sie auf das richtige Anzugsdrehmoment. Dieser Einsatz ist ideal für den Aufbau zuverlässiger Steckverbinderbaugruppen in anspruchsvollen Industrieumgebungen.
