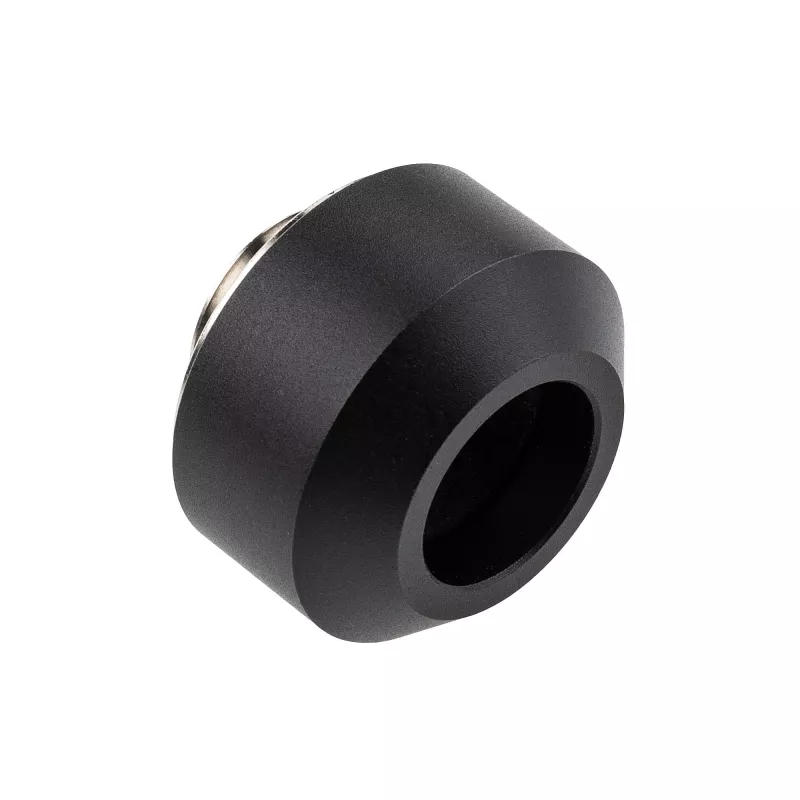

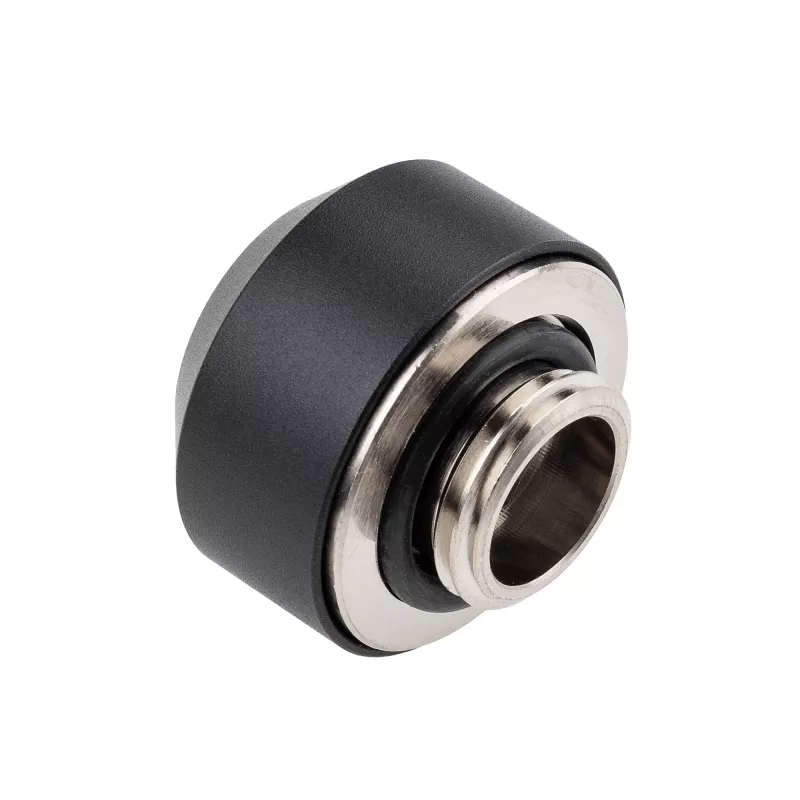

Hardtube-Fitting OPTIMUS 12 mm, schwarz – Einzel-Klemmringverschraubung für starre Rohre

Der OPTIMUS Hardtube-Fitting für 12-mm-starre Rohre in Schwarz ist eine Einzel-Klemmringverschraubung, die zum Verbinden und Abdichten gerader Segmente von Hartrohren in Flüssigkeitskühlungen und kundenspezifischen Fluidführungssystemen dient. Der Fitting bietet eine flache Gewindeverbindung, die starre Rohre mit 12 mm Außendurchmesser sichert und einen kompakten Punkt für Inline-Übergänge oder -Erweiterungen in Wasserkühlkreisläufen und anderen geschlossenen Fluidkreisläufen schafft.

Vorteile

Diese Einzel-Klemmringverschraubung kombiniert ein einfaches, kompaktes Design mit einem Gewinde-Klemmmechanismus, um eine zuverlässige Abdichtung für Hartrohre zu gewährleisten. Die schwarze Oberfläche sorgt für optische Einheitlichkeit in Systemen, bei denen Ästhetik und geringe Reflexion gewünscht sind. Der Fitting ist auf mechanische Stabilität und wiederholte Montage ausgelegt, sodass Wartung oder Umkonfiguration ohne Spezialwerkzeuge möglich sind.

Geeignet für

• PC-Flüssigkeitskühlkreisläufe mit starren Rohren von 12 mm Außendurchmesser
• Kundenspezifische Kühlsysteme und Prototyp-Fluidkreisläufe
• Geschlossene oder platzbeschränkte Installationen, die einen flachen Verbinder erfordern
• Situationen, in denen eine Gewinde-Klemmverbindung zur Wartungsfreundlichkeit bevorzugt wird

Wichtige Spezifikationen

• Kompatibler Rohraußendurchmesser: 12 mm starre Hartrohre
• Verbinderart: Einzel-Klemmringverschraubung (mit Einzel-Schneidring) mit Gewinde
• Oberfläche: Schwarz (matt oder reflexionsarme Beschichtung)
• Empfohlene Anwendung: Flüssigkeitskühlung und kundenspezifische Fluidführung
• Mechanische Verbindung: Klemmringdichtung, ausgelegt für starre Rohrfixierung

Verwendung

Bereiten Sie das 12-mm-Hartrohr vor, indem Sie es rechtwinklig schneiden und das Ende entgraten, um eine ebene Dichtfläche zu gewährleisten. Führen Sie das Rohr in den Fitting ein, bis es vollständig am inneren Anschlag anliegt, ziehen Sie dann den Klemmring von Hand fest und bei Bedarf mit einem geeigneten Werkzeug nach, um eine sichere Abdichtung zu erreichen. Nicht überdrehen; Klemmringverschraubungen dichten durch Verformung des Schneidrings gegen Rohr und Gehäuse. Überprüfen Sie die Verbindung auf Ausrichtung und testen Sie das System bei niedrigem Druck, bevor Sie zu normalen Betriebsbedingungen zurückkehren.

Empfehlungen

Verwenden Sie nur starre Rohre, die dem angegebenen Außendurchmesser von 12 mm entsprechen, und überprüfen Sie die Kompatibilität mit dem Kühlmittel, um chemische Wechselwirkungen zu vermeiden. Stellen Sie bei der Montage sicher, dass die Rohrenden sauber und frei von Spänen sind, um die Dichtungsintegrität zu erhalten. Eine regelmäßige Inspektion während der Wartungszyklen wird empfohlen, um die fortwährende Dichtungsleistung zu bestätigen.
