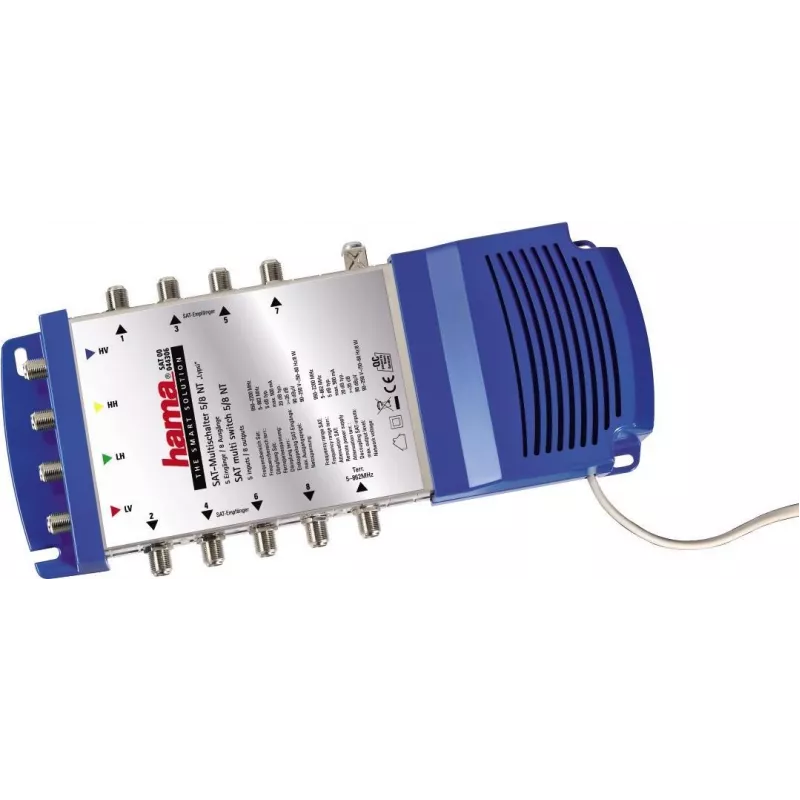

Hama „Lypsi SE“ SAT-Netzwerk-Switch-Komponente

Die Hama Lypsi SE SAT-Netzwerk-Switch-Komponente ermöglicht den Anschluss mehrerer Receiver an einen einzigen Quad-LNB und bietet acht Ausgänge für die Verteilung von Satelliten- und terrestrischen Signalen. Sie enthält ein Schaltnetzteil zur Speisung des LNB und eine Erdungsklemmschraube. Das für kabelgebundene Installationen konzipierte Gerät unterstützt die 22-kHz-Signalisierung zur Quad-LNB-Steuerung und verfügt über ein silbernes Gehäuse mit geringem Stromverbrauch, geeignet für Heim- oder kleine gewerbliche Satellitenanlagen.

Vorteile

Das Gerät unterstützt bis zu vier Satelliteneingänge plus einen terrestrischen Eingang und stellt acht unabhängige Ausgänge bereit, sodass mehrere Receiver einen einzigen LNB gemeinsam nutzen können. Es versorgt den LNB über ein integriertes Schaltnetzteil mit Strom und bietet V/H-Umschaltung mit einem 22-kHz-Steuersignal. Die hohe Eingangsentkopplung reduziert Interferenzen zwischen den SAT-Eingängen, und das Gerät deckt das gesamte Satellitenempfangsband mit typischerweise geringer Dämpfung ab.

Geeignet für

• Satelliten-TV-Installationen zu Hause oder in kleinen Büros
• Set-Top-Box-Netzwerke, die einen einzigen Quad-LNB erfordern
• Kombinierte Verteilung von Satelliten- und terrestrischen TV-Signalen

Technische Daten

• Eingänge: 4× SAT, 1× terrestrisch
• Ausgänge: 8
• Frequenzbereich / Dämpfung: SAT 950–2300 MHz / 5 dB (typ.), terrestrisch 5–862 MHz / 20 dB (typ.)
• V/H-Umschaltung: 14 V / 18 V plus 22-kHz-Signal
• Entkopplung SAT-Eingänge: ≥ 35 dB
• Maximaler Ausgangspegel: 90 dBmV
• Erdanschluss: 1× Klemmschraube
• Leistungsaufnahme / Stromversorgung: 18 W; Netz 90–250 V / 50–60 Hz; 18 V DC / 0,5 A
• Produktfarbe: Silber

Verwendung

Montieren Sie die Hama Lypsi SE an einem trockenen, belüfteten Ort und schließen Sie die Quad-LNB-Ausgänge an die vier SAT-Eingänge an. Verbinden Sie die terrestrische Antenne mit dem terrestrischen Eingang. Verwenden Sie Koaxialkabel, um von den acht Ausgängen zu jedem Receiver zu führen. Schließen Sie die Erdungsklemme mithilfe der mitgelieferten Schraube an die Gebäudeerde an. Schließen Sie schließlich die Netzstromversorgung an das Gerät an, damit das interne Schaltnetzteil den LNB speisen und die 22-kHz-Signalisierung für die Band-/Polarisationsumschaltung aktivieren kann.

Empfehlungen

Verwenden Sie für zuverlässigen Empfang hochwertige geschirmte Koaxialkabel und halten Sie die Kabellängen so kurz wie praktisch möglich. Stellen Sie sicher, dass LNB und Switch ordnungsgemäß geerdet sind und dass die angeschlossenen Receiver die Quad-LNB-Steuerung über 22-kHz-Signalisierung unterstützen.
