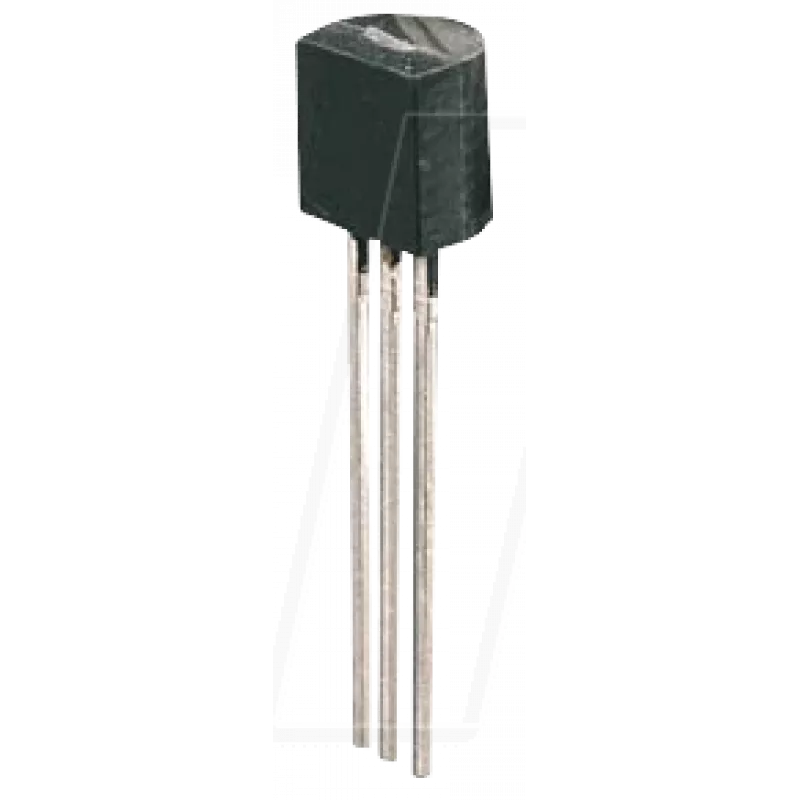

Hall-Sensor Honeywell SS495A, bipolar analog, Versorgung 4,5–10,5 V DC, Empfindlichkeitsbereich ±0,067 T

Der Honeywell SS495A ist ein bipolarer analoger Hall-Effekt-Sensor, der eine Ausgangsspannung proportional zur magnetischen Flussdichte innerhalb eines spezifizierten Empfindlichkeitsbereichs von ±0,067 Tesla liefert. Ausgelegt für den Betrieb mit 4,5 bis 10,5 V DC, bietet der SS495A eine kompakte, PCB-montierbare Lösung für die Magnetfelderkennung in Positionserfassung, Näherungserkennung, Strommessung und Encoder-Systemen. Die analoge Spannungsausgabe des Bauelements ermöglicht eine unkomplizierte Anbindung an Mikrocontroller, ADCs und analoge Signalpfade.

Vorteile

Der SS495A bietet eine stabile analoge Ausgabe über den bipolaren Erfassungsbereich und ermöglicht die Erkennung beider Polaritäten von Magnetfeldern ohne digitales Schalten. Sein spezifizierter Versorgungsspannungsbereich von 4,5–10,5 V DC unterstützt eine Vielzahl gängiger Systemspannungen. Die kompakte Bauweise und die PCB-freundliche Pinbelegung vereinfachen die Integration in bestehende Designs und Prototypen. Die kontinuierliche analoge Ausgabe eignet sich für Anwendungen, die eine proportionale Rückmeldung anstelle einer einfachen Ein/Aus-Erkennung erfordern.

Geeignet für

• Positionserfassung für bürstenlose Motoren, Aktuatoren und Linearschlitten
• Näherungserkennung und magnetische Endschalter
• Strommessung in Kombination mit einer Leiterschleife oder einem magnetischen Konzentrator
• Drehgeber und Drehzahlmessung mit magnetischen Targets
• Hobbyelektronik, industrielle Steuerplatinen und Sensormodule

Technische Daten

• Bipolarer analoger Hall-Effekt-Sensor
• Empfindlichkeitsbereich: ±0,067 Tesla (−0,067 bis +0,067 T)
• Versorgungsspannungsbereich: 4,5–10,5 V DC
• Spannungsausgabe proportional zur magnetischen Flussdichte
• PCB-montierbares Gehäuse mit Standard-Pinbelegung für die Integration
• Geeignet für direkte analoge Anbindung an ADCs und Mikrocontroller

Anwendung

Stellen Sie eine stabile DC-Versorgung im Bereich von 4,5–10,5 V bereit und schließen Sie den Sensor gemäß der Pinbelegung des Herstellers an: Versorgung, Masse und analoger Ausgang. Platzieren Sie den Sensor auf der Platine oder dem Modul so, dass seine Erfassungsachse mit der erwarteten Magnetfeldrichtung übereinstimmt. Messen Sie die Ausgangsspannung mit einem ADC oder Voltmeter; die Ausgabe verschiebt sich proportional, wenn sie Nord- oder Südmagnetpolen innerhalb des Bereichs von ±0,067 T ausgesetzt wird. Zur Kalibrierung zeichnen Sie Ausgangsspannungen bei bekannten Magnetfeldstärken oder bekannten Referenzpositionen auf und ordnen Sie sie den erforderlichen Einheiten der Anwendung zu.

Empfehlungen

Verwenden Sie Entkopplungskondensatoren in der Nähe der Versorgungspins des Sensors, um Rauschen zu reduzieren und stabile analoge Messwerte zu gewährleisten. Halten Sie eine konsistente Sensorausrichtung relativ zu den magnetischen Targets ein und vermeiden Sie nahegelegene ferromagnetische Komponenten, die das Feld verzerren können. Für eine höhere Genauigkeit bei der Strommessung oder der Erkennung schwacher Felder ziehen Sie magnetische Konzentratoren oder Flussleitstücke in Betracht, um das effektive Feld am Sensor zu erhöhen.
