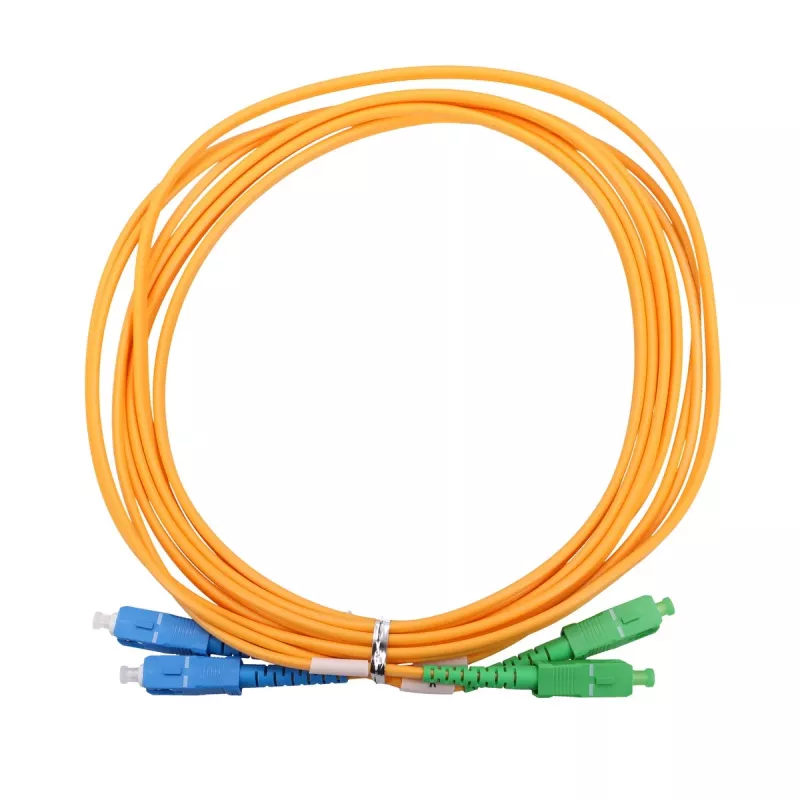

Patchcord Extralink SC/APC auf SC/UPC, Singlemode-Duplex G.657.A1, 3 mm Ø, 3 m

Extralink Singlemode-Duplex-Patchcord mit SC/APC-Stecker an einem Ende und SC/UPC am anderen ist ein 3 m langer Glasfaser-Jumper, der für FTTH-, Telekom- und optische Netzwerkgeräteverbindungen entwickelt wurde. Das Kabel verwendet biegeunempfindliche G.657.A1-Faser in einem 3 mm Mantel und bietet kompakte Führung und geringe Einfügedämpfung für Punkt-zu-Punkt-Verbindungen zwischen Switches, Medienkonvertern, ONT/ONU-Einheiten und optischen Verteilern. Das gemischte Steckerpaar (schräg APC zu flach UPC) ermöglicht die Verbindung mit verschiedenen Porttypen bei stabiler Übertragung und einfacher Installation in Rack- oder wandmontierten Installationen.

Vorteile

Das Patchcord liefert geringe Dämpfung und stabile Rückflussdämpfungsleistung dank Singlemode-Konstruktion und der SC/APC-Endflächengeometrie auf einer Seite. Biegeunempfindliche G.657.A1-Faser reduziert die Empfindlichkeit gegenüber engen Biegungen und verbessert die Zuverlässigkeit in beengten Führungswegen, die für FTTH-Installationen typisch sind. Der 3 mm Außenmantel bietet ein Gleichgewicht zwischen Flexibilität und Haltbarkeit für wiederholte Handhabung und sichere Steckerterminierung in Patchpanels. Kompatibilität mit gängigen SC-Ports und Duplex-Adaptern gewährleistet eine einfache Integration in bestehende Netzwerke.

Geeignet für

• FTTH-Teilnehmeranschlüsse zwischen ONT/ONU und Heim- oder Gebäudeverteilungspunkten
• Verbindung von optischen Geräten wie Switches, Medienkonvertern und OLT/ONT-Testaufbauten
• Patchung in Geräteschränken, Wandboxen und optischen Verteilergestellen, wo gemischte Steckertypen vorhanden sind
• Kurzstrecken-Singlemode-Verbindungen in Telekom- und Datenkommunikationsumgebungen

Technische Spezifikationen

• Fasertyp: Singlemode, biegeunempfindlich G.657.A1
• Steckerkonfiguration: Duplex mit SC/APC an einem Ende und SC/UPC am anderen
• Kabeldurchmesser: 3 mm runder Mantel, geeignet für FTTH und Innenraumführung
• Länge: 3 Meter
• Politur: schräg (APC) an einem Stecker, UPC am anderen für Kompatibilität mit verschiedenen Porttypen
• Anwendung: Innenraum/FTTH, Patchung und Verbindung von optischen Geräten

Verwendung

Überprüfen Sie die Porttypen an den Geräten, um sicherzustellen, dass SC/APC mit APC-Ports und SC/UPC mit UPC-Ports verbunden wird, um korrekte Rückflussdämpfungseigenschaften zu erhalten. Führen Sie das 3 mm Kabel durch Kabelmanagementkanäle oder Wandkanäle und vermeiden Sie enge Biegungen unter dem empfohlenen Mindestbiegeradius für G.657.A1-Faser. Stecken Sie jeden SC-Stecker ein, bis er in den Adapter oder Geräteport einrastet, und sichern Sie ggf. Frontplatten-Halteklammern oder Staubkappen, wenn sie nicht verwendet werden. Verwenden Sie für Tests ein optisches Leistungsmessgerät oder eine Lichtquelle, um Einfügedämpfung und End-to-End-Kontinuität nach der Installation zu bestätigen.

Empfehlungen

Fassen Sie Stecker am Knickschutz oder Gehäuse an und vermeiden Sie es, die Endflächen zu berühren oder zu verunreinigen; reinigen Sie Stecker mit geeigneten Faserreinigungswerkzeugen vor dem Stecken. Überschreiten Sie nicht die für G.657.A1-Faser üblichen Biegeradien und vermeiden Sie Zugspannung am Kabel während der Installation. Lagern Sie unbenutzte Enden mit aufgesteckten Staubkappen und führen Sie regelmäßige Inspektionen von Verbindungen in aktiven Netzwerken durch, um die Dämpfungsleistung gering zu halten.
