Glasfaser-Transceivermodul BlueOptics TRX100077-BO XFP Aluminium

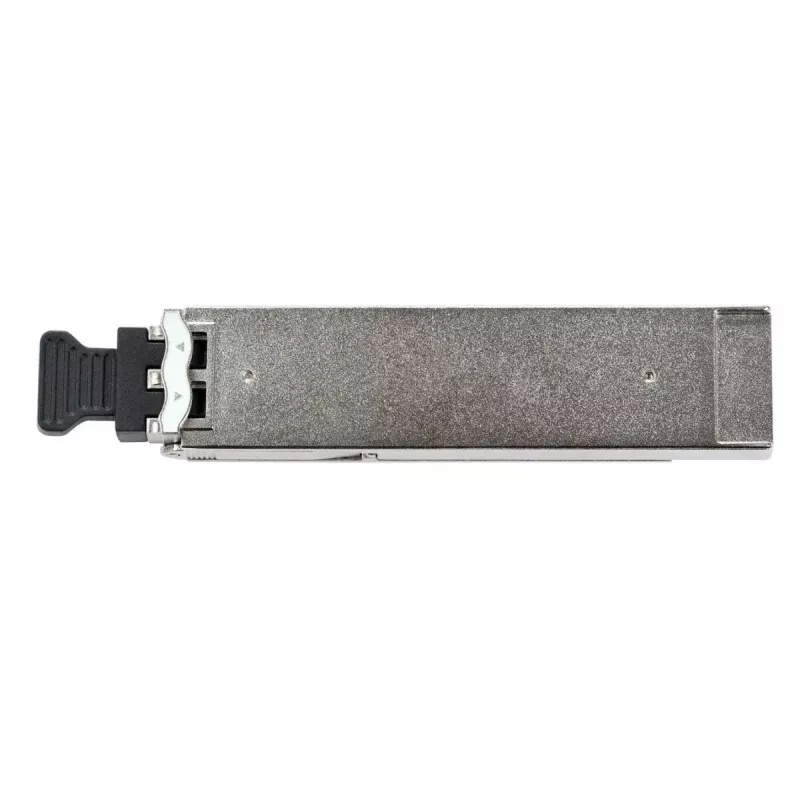

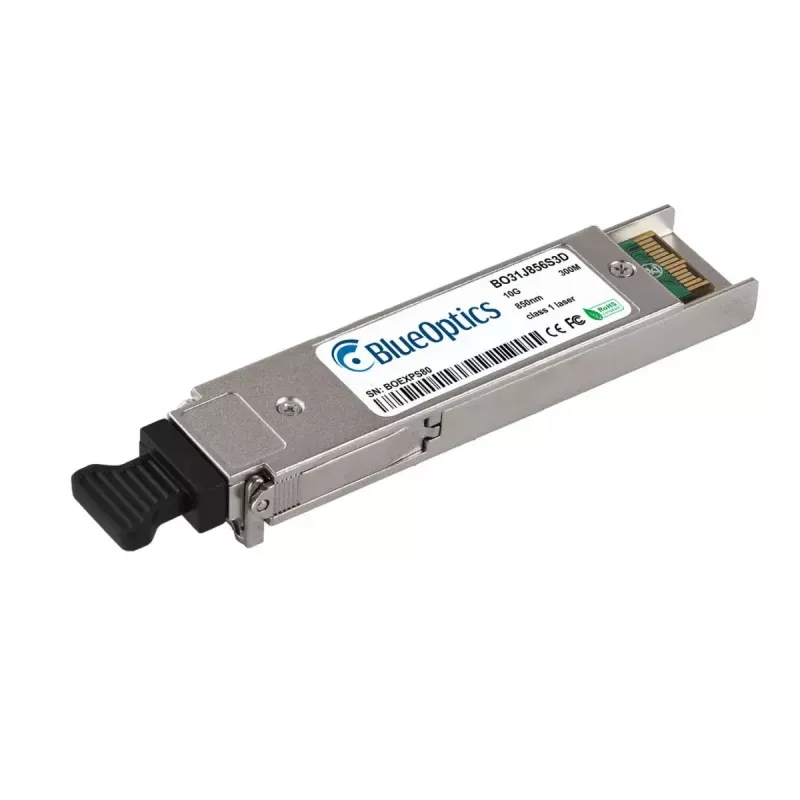

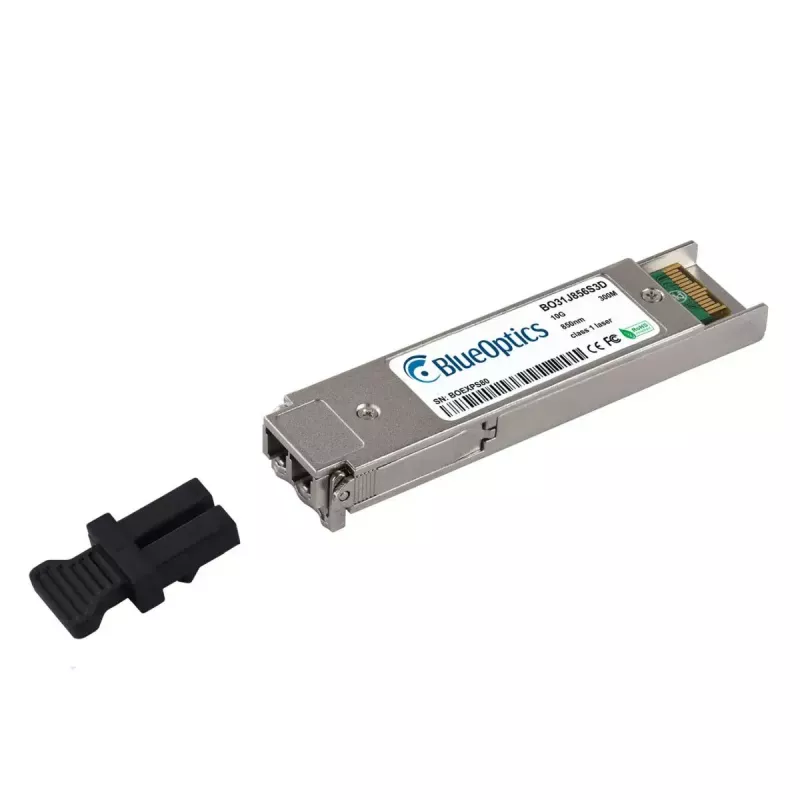

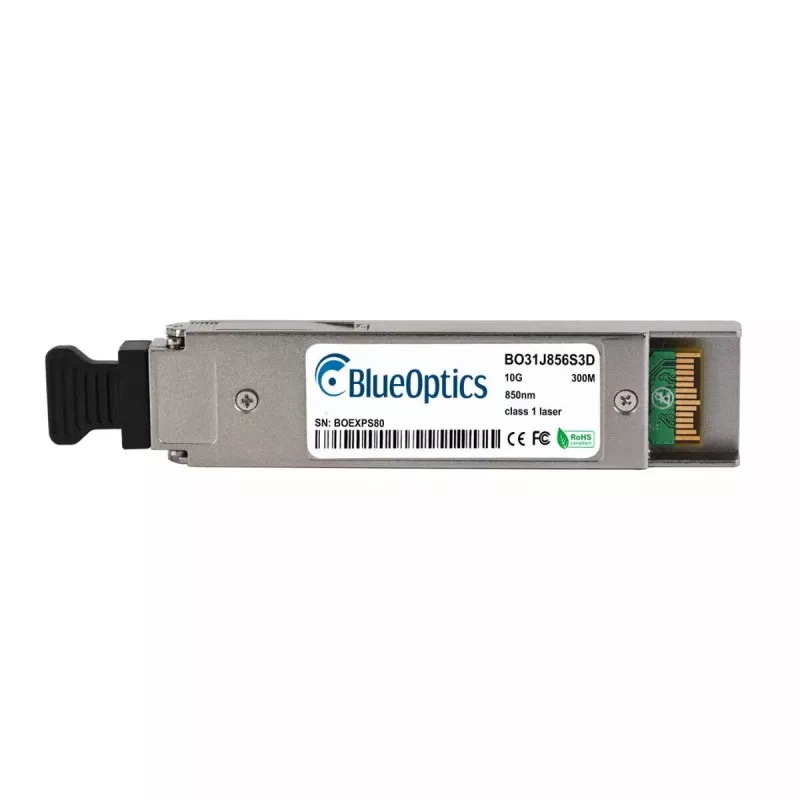

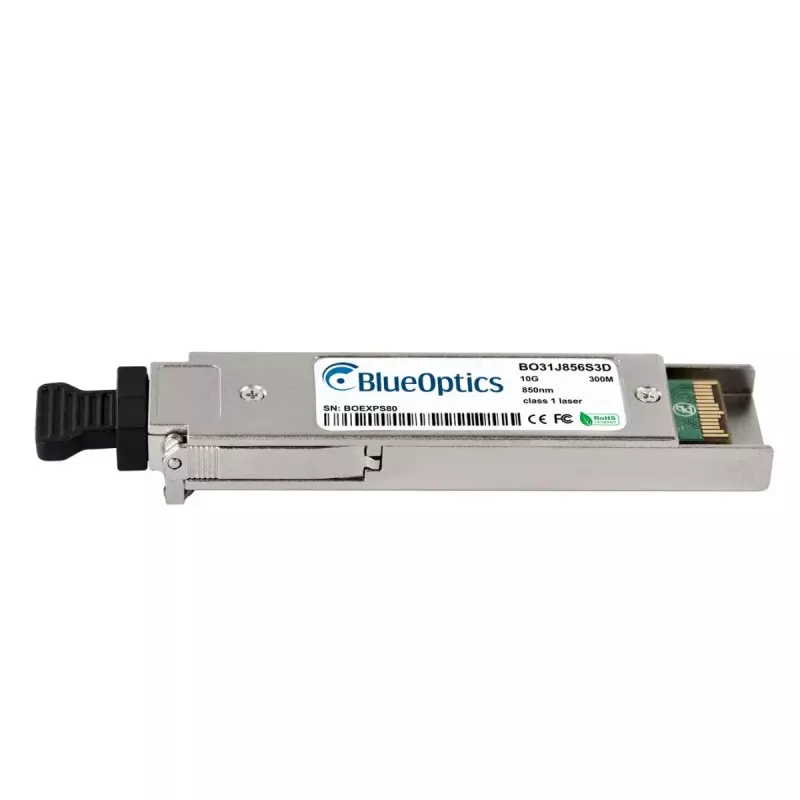

Das BlueOptics TRX100077-BO XFP Aluminium ist ein Glasfaser-XFP-Transceivermodul, das für 10G-Hochgeschwindigkeits-Datenverbindungen über Multimode-Faser entwickelt wurde. Das Modul ist in einem Aluminiumgehäuse untergebracht, verwendet einen LC-Duplex-Stecker und unterstützt den 10GBASE-SR-Betrieb mit Sende- und Empfangswellenlängen von 850 nm. Mit einer kompakten XFP-Schnittstelle und einem leichten Design (ca. 20 g) eignet sich dieser Transceiver für den Einsatz in Switches, Routern, Speichersystemen und anderen Netzwerkgeräten, die XFP-Module aufnehmen und 10GBASE-SR-Optiken unterstützen.

Vorteile

Das Modul entspricht den elektrischen, mechanischen und funktionalen Spezifikationen des XFP-MSA, um Interoperabilität und eine einfache Integration in kompatible Hardwareplattformen zu gewährleisten. Es unterstützt digitale Diagnoseüberwachungsfunktionen (DDM/DOM) zur Echtzeitüberwachung von Versorgungsspannung, Laser-Vorstrom, Sendeausgangsleistung, Empfangseingangsleistung und Temperatur. Der Transceiver wurde mit hochwertigen optischen und elektronischen Komponenten gebaut und soll eine stabile optische Leistung über typische Kurzstreckenverbindungen und eine lange Betriebslebensdauer bieten.

Geeignet für

Technische Daten

Verwendung

Setzen Sie das BlueOptics TRX100077-BO XFP-Modul gemäß den Hot-Plug-Verfahren des Geräteherstellers in einen freien XFP-Steckplatz eines kompatiblen Netzwerkgeräts ein. Schließen Sie LC-Duplex-Multimode-Glasfaser-Patchkabel an die LC-Ports des Moduls an und achten Sie dabei auf die korrekte Sende-/Empfangsausrichtung. Stellen Sie sicher, dass das Hostgerät 10GBASE-SR-Optiken unterstützt, und aktivieren oder überprüfen Sie bei Bedarf die DDM/DOM-Unterstützung im Hostsystem, um Diagnoseparameter auszulesen. Schalten Sie das System ein und überprüfen Sie den Verbindungsstatus über die Verwaltungsschnittstelle des Hostgeräts oder über LEDs.

Empfehlungen

Verwenden Sie OM3/OM4-Multimode-Glasfaser-Patchkabel und hochwertige LC-Duplex-Stecker, um optimale Reichweite und Signalintegrität zu erreichen. Bestätigen Sie die Kompatibilität mit der Zielhardwareplattform vor der Bereitstellung und erwägen Sie die Anforderung eines Testmusters zur Überprüfung in kritischen Umgebungen. Vermeiden Sie übermäßiges Biegen oder Belasten der Glasfaserkabel und beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit dem Transceiver.
