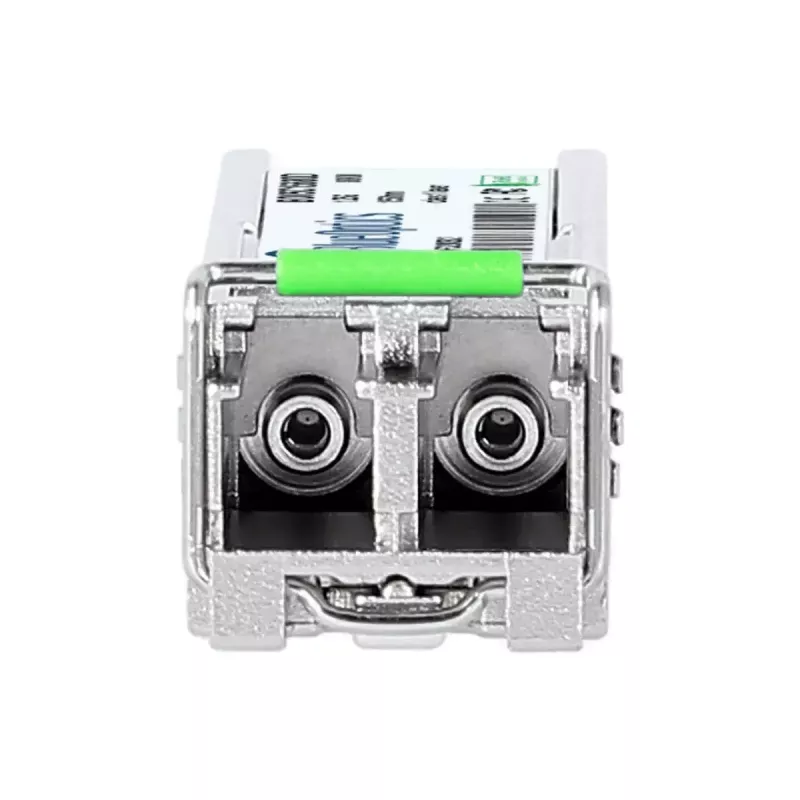

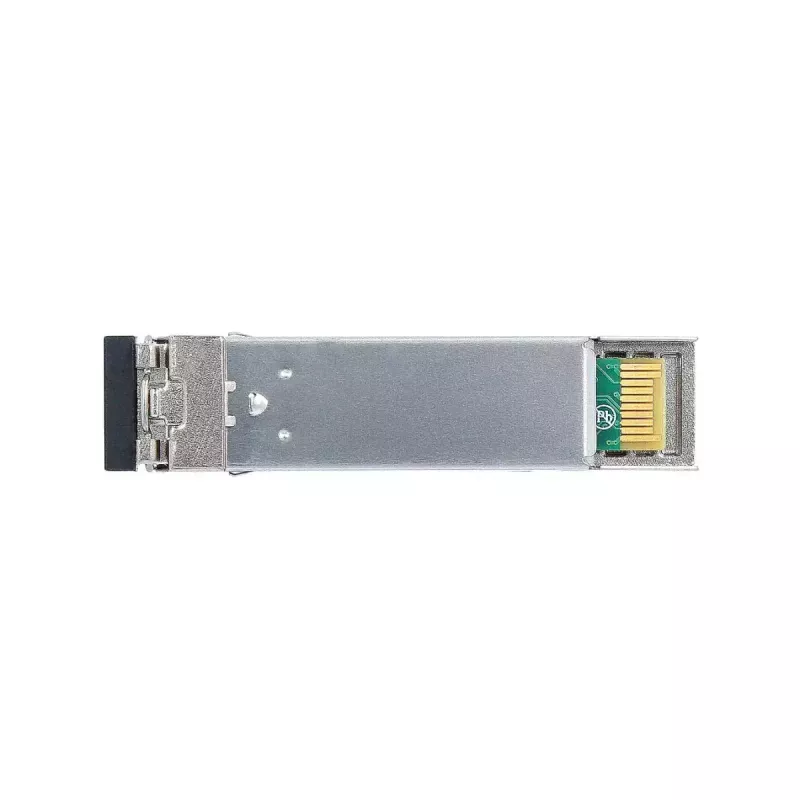

Glasfaser-Transceivermodul BlueOptics AGM733F-BO SFP LC Aluminium 20g

Das BlueOptics AGM733F-BO SFP LC Aluminium 20g ist ein Singlemode-Glasfaser-Transceivermodul, das für 1000BASE-ZX-Anwendungen entwickelt wurde. Es verwendet einen SFP-Formfaktor mit einem LC-Duplex-Stecker und unterstützt die optische Übertragung und den Empfang bei 1550 nm. Das Modul ist kompakt und leicht (ca. 20 g) und entspricht den MSA-konformen mechanischen und elektrischen Spezifikationen, wodurch es mit einer Vielzahl von Netzwerkgeräten kompatibel ist, die standardmäßige SFP-Transceiver akzeptieren.

Vorteile

Der Transceiver bietet Singlemode-Betrieb mit großer Reichweite von bis zu typischen 80 km für Ethernet-, Fibre Channel over Ethernet- oder SDH/SONET-Anwendungen und bleibt dabei kompatibel mit Geräten, die den ursprünglichen 1000BASE-ZX SFP unterstützen. Nach MSA-Standards gebaut, integriert das Modul bewährte Laser- und IC-Komponenten für eine stabile optische Leistung und ist werkseitig auf Funktionalität getestet. Es unterstützt auch Digital Diagnostics Monitoring (DDM/DOM) gemäß SFF-8472 und ermöglicht die Fernüberwachung von Versorgungsspannung, Laser-Bias-Strom, Sendeleistung, Empfangsleistung und Temperatur.

Geeignet für

• Singlemode-Ethernet-Verbindungen mit großer Reichweite (1000BASE-ZX)
• Verbindungen zwischen Switches, Routern und Speichersystemen über Singlemode-Faser
• Fibre Channel over Ethernet- und SDH/SONET-optische Verbindungen
• Umgebungen, die eine DDM/DOM-fähige Transceiver-Überwachung erfordern

Technische Daten

• Formfaktor: SFP (Small Form-factor Pluggable)
• Stecker: LC-Duplex
• Optische Wellenlänge: 1550 nm (Tx und Rx)
• Unterstützte Datenrate: bis zu 1,25 Gbit/s (1 Gb Ethernet/Fibre Channel)
• Typische Reichweite: bis zu 80 km über Singlemode-Faser
• Gewicht: ca. 0,02 kg
• Gehäusefarbe/-oberfläche: Aluminium
• Digital Diagnostics Monitoring (DDM/DOM): unterstützt (SFF-8472)

Verwendung

Installieren Sie den BlueOptics AGM733F-BO, indem Sie das SFP-Modul in einen kompatiblen SFP-Port an Ihrem Switch, Router oder Speichergerät einsetzen, bis es einrastet. Schließen Sie LC-Duplex-Singlemode-Patchkabel an den LC-Stecker des Moduls an und achten Sie auf die korrekte Sende-/Empfangsausrichtung. Überprüfen Sie den Verbindungsstatus und nutzen Sie, sofern vom Host-Gerät unterstützt, die DDM/DOM-Schnittstelle, um optische Parameter wie Sende- und Empfangsleistung, Versorgungsspannung und Temperatur zu überwachen. Entfernen Sie das Modul, indem Sie die Verriegelung lösen und es gerade herausziehen, um eine Beschädigung des Steckers zu vermeiden.

Empfehlungen

Verwenden Sie für zuverlässige Langstreckenverbindungen hochwertige Singlemode-Patchkabel und, falls zutreffend, kompatible Patchpanels. Stellen Sie sicher, dass die Host-Hardware 1000BASE-ZX und DDM/DOM-Funktionen unterstützt, um auf alle Funktionen zugreifen zu können. Beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit dem Modul und lassen Sie die Schutzkappen auf unbenutzten Steckern, um Verschmutzungen zu vermeiden.
