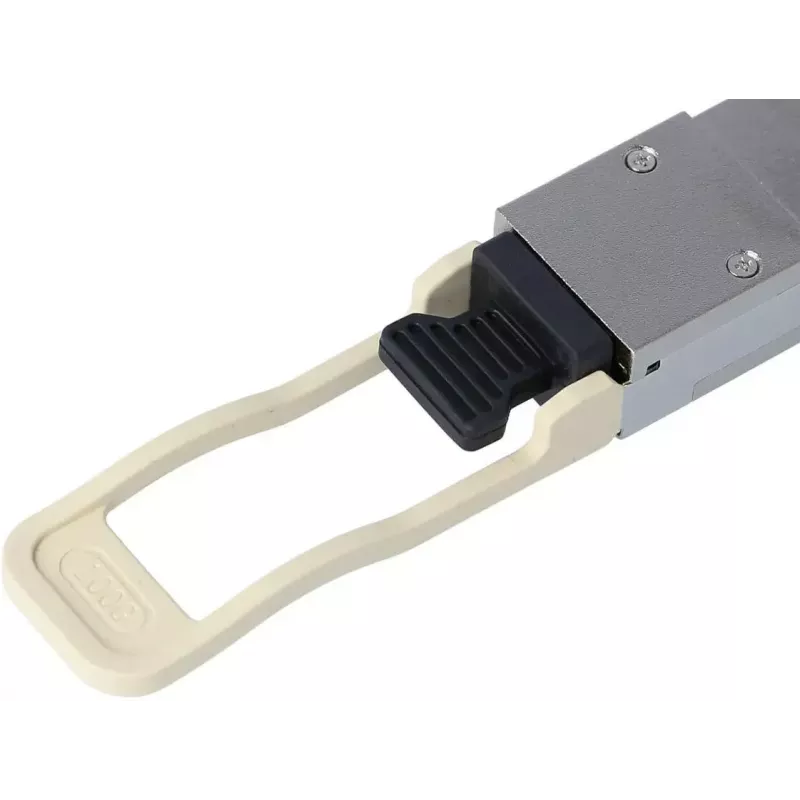

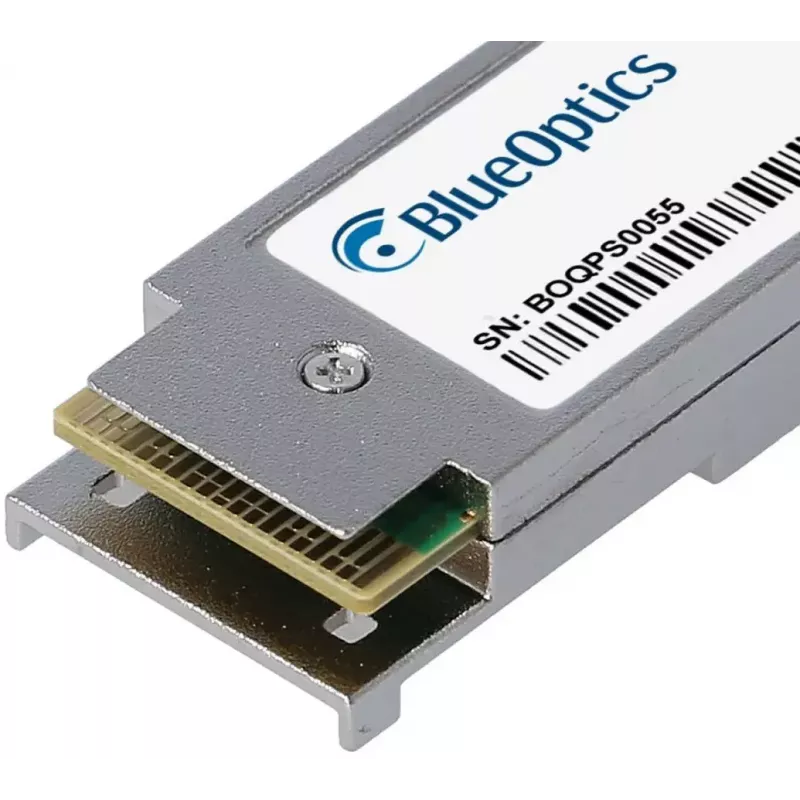

Glasfaser-Transceivermodul BlueOptics ACM761-BO QSFP28 MTP/MPO

Das BlueOptics ACM761-BO QSFP28 MTP/MPO ist ein Glasfaser-Transceivermodul, das für die 100G-Hochgeschwindigkeitsdatenübertragung in Rechenzentren und Unternehmensnetzwerken entwickelt wurde. Es entspricht dem QSFP28-Formfaktor, verwendet einen MTP/MPO-Mehrfaserverbinder und unterstützt die 100GBASE-SR4-Multimode-Übertragung mit 850-nm-Lasern und -Empfängern. Das Modul ist aus Aluminium gefertigt und wiegt etwa 40 g. Es bietet eine kompakte Lösung für Switches, Router und andere Netzwerkgeräte, die optische QSFP28-Module aufnehmen.

Vorteile

Das Modul erfüllt die MSA-kompatiblen QSFP28-Spezifikationen, um Interoperabilität mit Hardwareplattformen sicherzustellen, die 100GBASE-SR4-Optiken unterstützen. Der Einsatz hochwertiger optischer und elektronischer Komponenten gewährleistet einen zuverlässigen Betrieb und eine lange Lebensdauer. Der MTP/MPO-Verbinder ermöglicht die parallele Mehrfaserübertragung für gebündelte 100-Gbit/s-Verbindungen und erleichtert die Verkabelung mit MPO-Trunk-Kabeln oder MPO-fähigen Patchpanels. Das Aluminiumgehäuse bietet zuverlässigen mechanischen Schutz bei geringem Gewicht.

Geeignet für

• Uplinks in Rechenzentren und Spine-to-Leaf-Verbindungen
• Hochleistungs-Switch-zu-Switch-Verbindungen
• Netzwerkaggregation und Kernverteilung
• Storage Area Networks und Serverfarm-Verbindungen

Technische Spezifikationen

• Formfaktor: QSFP28
• Datenrate: 100 Gbit/s (100GBASE-SR4)
• Anschluss: MTP/MPO-Mehrfaser
• Wellenlänge: 850 nm (Sender und Empfänger)
• Kompatibler Fasertyp: Multimode-Faser (MMF)
• Maximale typische Reichweite: bis zu 100 m auf geeigneter Multimode-Faser (OM3/OM4, je nach Anwendbarkeit)
• Gehäusematerial: Aluminium
• Gewicht: ca. 0,04 kg

Verwendung

Installieren Sie das BlueOptics ACM761-BO, indem Sie es in einen kompatiblen QSFP28-Steckplatz eines Switches, Routers oder anderen Netzwerkgeräts einsetzen, während das Gerät ausgeschaltet ist oder gemäß den Anweisungen des Geräteherstellers. Verbinden Sie ein MPO/MTP-Mehrfaser-Patchkabel zwischen dem Transceiver und dem entsprechenden MPO-Patchpanel oder direkt mit einem anderen MPO-fähigen Transceiver, wobei Sie die korrekte Polarität und Faserbelegung beachten. Überprüfen Sie den Linkstatus und aktivieren oder prüfen Sie gegebenenfalls die digitale Diagnose (DDM/DOM) über das Hostgerät, um Parameter wie optische Leistung und Temperatur zu überwachen.

Empfehlungen

Stellen Sie sicher, dass die Host-Hardware 100GBASE-SR4-QSFP28-Module und MPO/MTP-Konnektivität unterstützt. Verwenden Sie zertifizierte OM3/OM4-Multimode-Fasern und konforme MPO/MTP-Patchkabel, um die angegebene Reichweite und Leistung zu erreichen. Beachten Sie die ESD-Vorsichtsmaßnahmen bei der Handhabung und vermeiden Sie die Verunreinigung der Steckerendflächen; überprüfen und reinigen Sie die MPO-Ferrulen vor dem Verbinden mit geeigneten Werkzeugen. Stellen Sie die DDM/DOM-Kompatibilität am Zielgerät sicher, wenn eine Fernüberwachung erforderlich ist.
