Glasfaser-Transceivermodul BlueOptics 943 917-001-BO XFP LC Aluminium 20 g

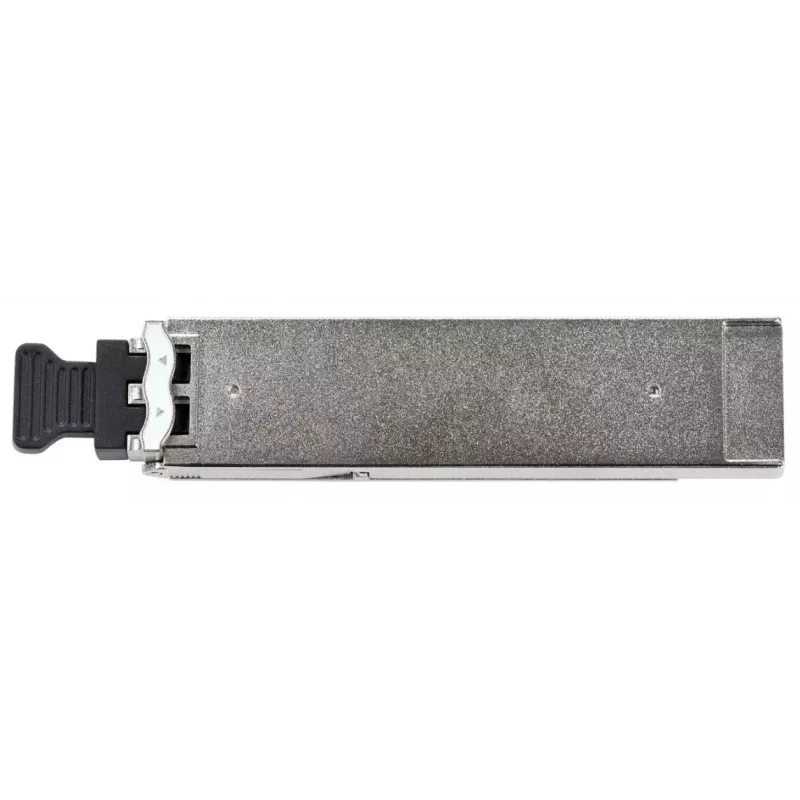

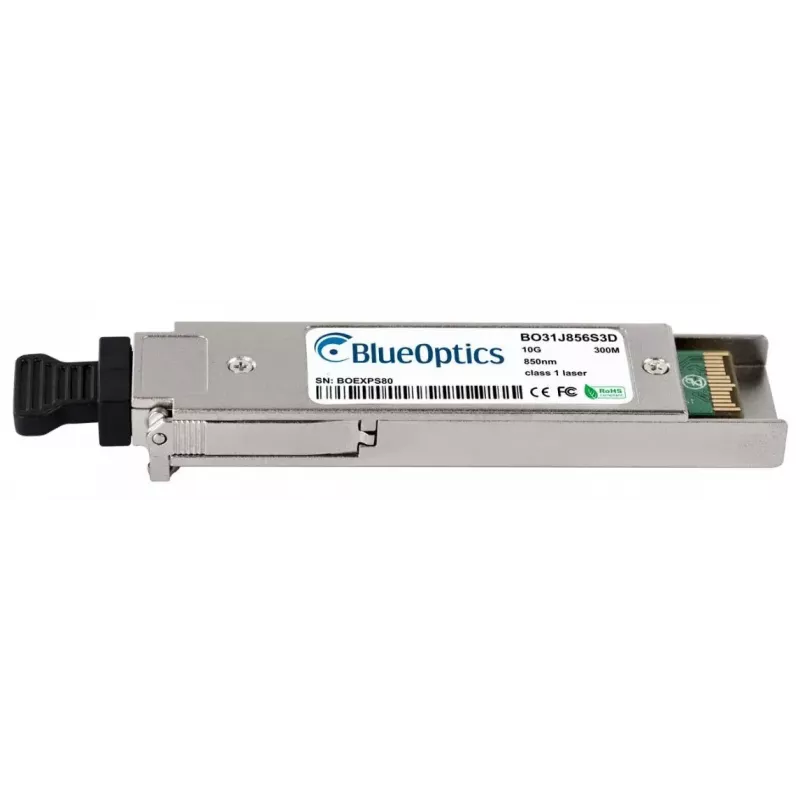

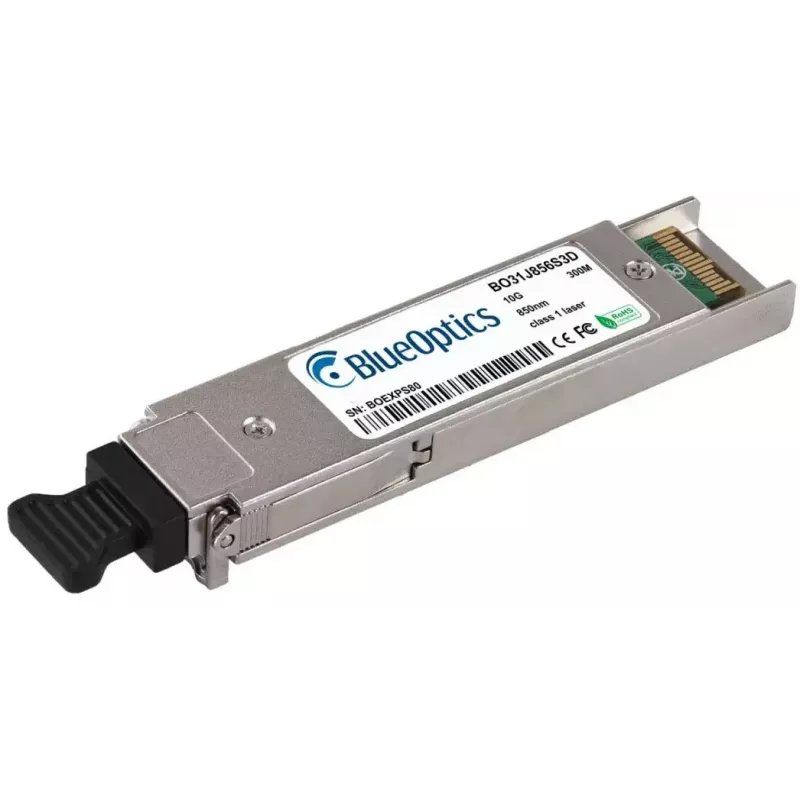

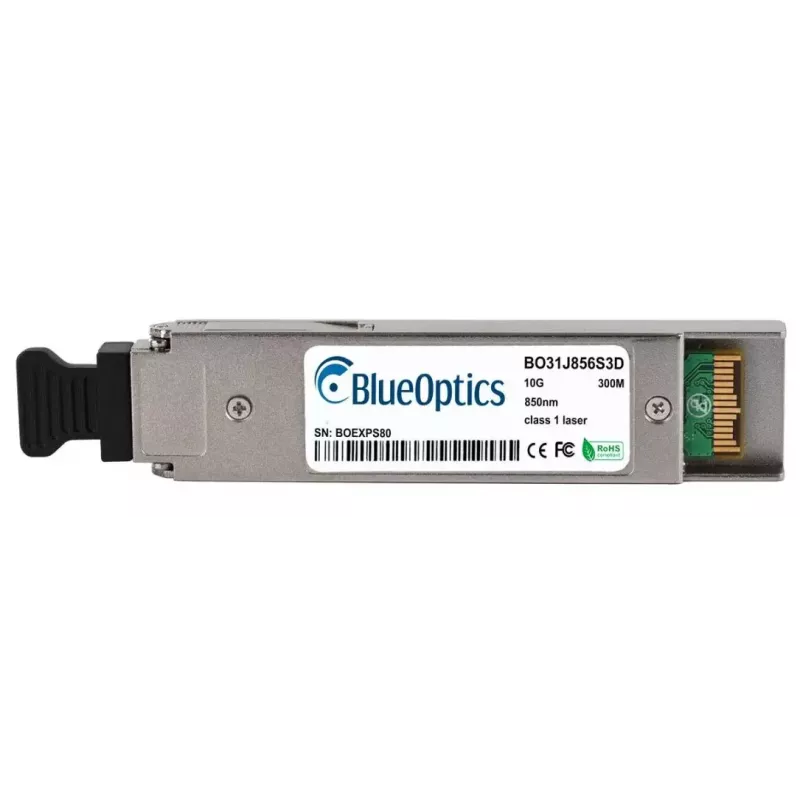

Das BlueOptics 943 917-001-BO XFP LC Aluminium 20g ist ein Glasfaser-Transceivermodul, das für Hochgeschwindigkeits-Kurzstrecken-Multimode-Anwendungen entwickelt wurde. Es verwendet eine XFP-Schnittstelle mit einem LC-Duplex-Stecker und einem 850-nm-Sender/Empfänger-Paar, um Datenraten von bis zu 10 Gbit/s über Multimode-Faser zu unterstützen. Das Modul ist in einem Aluminiumgehäuse untergebracht und wiegt etwa 20 g, wodurch es eine kompakte, leichte Lösung für kompatible Netzwerkgeräte bietet, die den XFP-MSA-Spezifikationen folgen.

Vorteile

Dieser Transceiver bietet 10GBASE-SR-Leistung für optische Kurzstreckenverbindungen mit Immunität gegenüber elektromagnetischen Störungen, wie sie für Glasfaserverbindungen typisch sind. Das Aluminiumgehäuse trägt zur mechanischen Robustheit und Wärmeableitung bei und hält das Modul gleichzeitig leicht. Die Einhaltung der XFP-Formfaktor-Standards und die LC-Duplex-Konnektivität ermöglichen eine breite Kompatibilität mit Netzwerk-Switches, Routern und Speicherschnittstellen, die XFP-Module unterstützen. Sofern von der System-Firmware unterstützt, bietet das Modul digitale Diagnose (DDM/DOM) zur Echtzeitüberwachung von Betriebsparametern.

Geeignet für

• 10-Gigabit-Ethernet-Kurzstreckenverbindungen über Multimode-Faser
• Switch-zu-Switch- oder Switch-zu-Server-Verbindungen in Rechenzentren
• Hochgeschwindigkeits-Storage-Area-Network-Verbindungen (FCoE/Fibre Channel over Ethernet)
• Hardware-Plattformen, die XFP-Module mit LC-Duplex-Steckern akzeptieren

Wichtige Spezifikationen

• Schnittstellentyp: XFP
• Anschluss: LC Duplex
• Wellenlänge (typisch): 850 nm für Sender und Empfänger
• Maximale Datenrate: bis zu 10 Gbit/s
• Fasertyp: Multimode-Faser (Kurzstreckenanwendungen)
• Gehäusematerial: Aluminium
• Gewicht: ca. 20 g
• Unterstützt digitale Diagnoseüberwachung (DDM/DOM), wenn vom Host-Hardware aktiviert

Verwendung

Installieren Sie das BlueOptics XFP-Modul in einen kompatiblen XFP-Steckplatz Ihres Netzwerkgeräts und befolgen Sie dabei die Hot-Swap- und Handhabungsrichtlinien des Geräteherstellers. Schließen Sie LC-Duplex-Multimode-Patchkabel an die LC-Anschlüsse des Moduls an und beachten Sie die Sende-Empfangs-Ausrichtung. Stellen Sie sicher, dass die Firmware des Host-Geräts das Modul unterstützt, und aktivieren Sie bei Bedarf die digitale Diagnose über die Verwaltungsschnittstelle, um Versorgungsspannung, Laser-Bias, optische Leistung und Temperatur zu überwachen. Überprüfen Sie den Verbindungsstatus und führen Sie nach der Installation End-to-End-Tests durch.

Empfehlungen

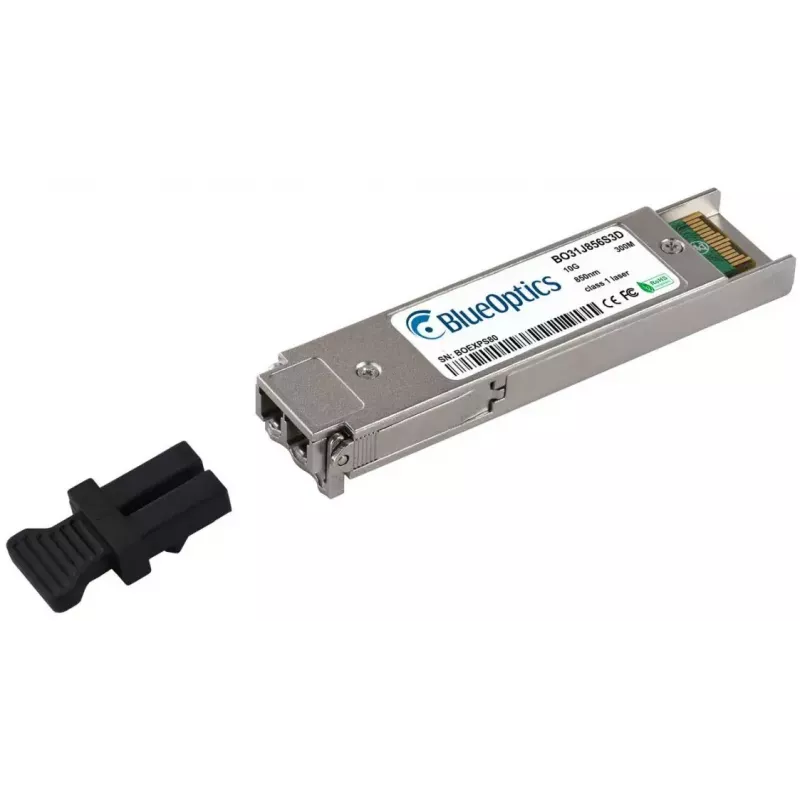

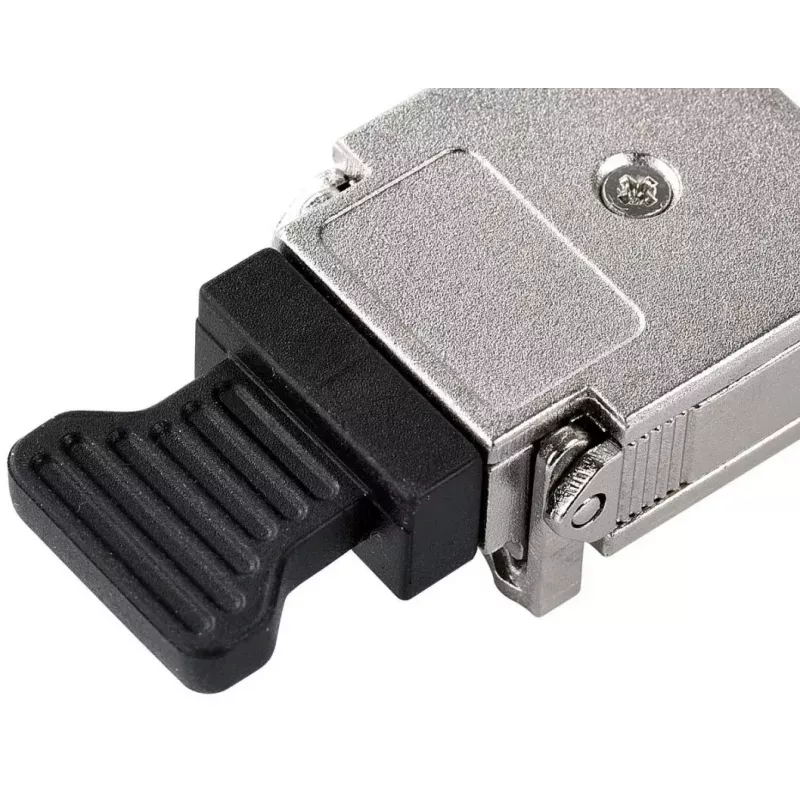

Verwenden Sie OM3/OM4-Multimode-Patchkabel für optimale Reichweite bei 10 Gbit/s und verlegen Sie die Fasern so, dass Biegungen und Spannungen minimiert werden. Bestätigen Sie vor der Inbetriebnahme die Host-Kompatibilität und Firmware-Unterstützung für XFP-Module und DDM. Beachten Sie die Vorsichtsmaßnahmen zum Schutz vor elektrostatischer Entladung (ESD) beim Umgang mit dem Transceiver und lassen Sie Staubkappen auf unbenutzten Anschlüssen, um die optische Leistung zu erhalten.
