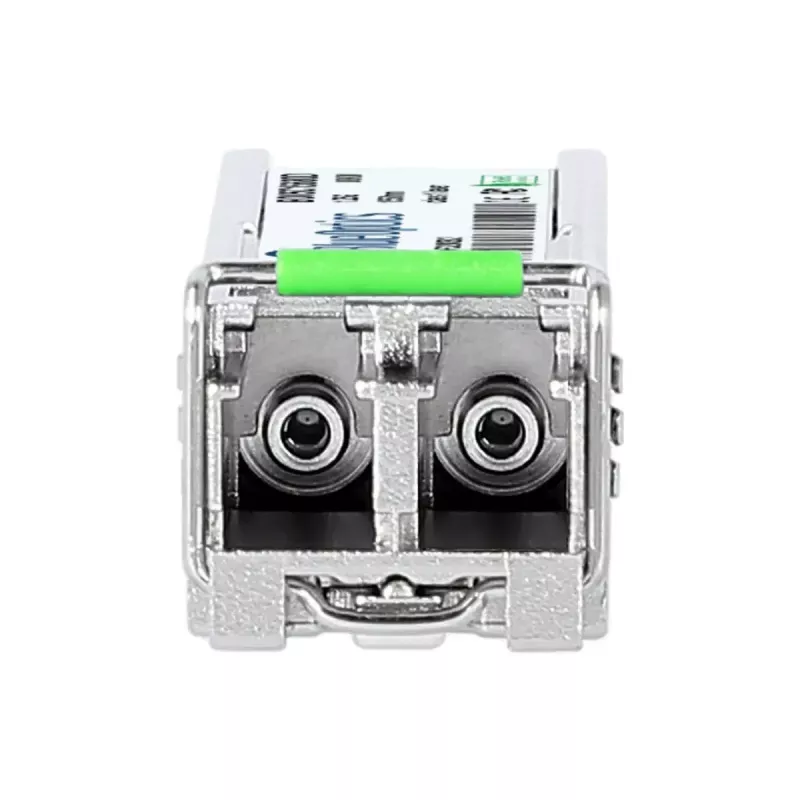

Glasfaser-Transceivermodul BlueOptics 780180-BO 1250 Mbit/s SFP 1550 nm

Das BlueOptics 780180-BO ist ein SFP-Glasfaser-Transceivermodul, das für Singlemode-Verbindungen mit einer Wellenlänge von 1550 nm und einer maximalen Datenübertragungsrate von 1250 Mbit/s ausgelegt ist. Das in einem silbernen Metallgehäuse untergebrachte und etwa 20 g wiegende Modul folgt den üblichen MSA-SFP-Formfaktorkonventionen und ist RoHS-konform. Es unterstützt optische Verbindungen mit großer Reichweite und beinhaltet Sende- und Empfangsfunktionen für Duplex-LC-Glasfaserverbindungen, die eine zuverlässige Datenübertragung für Netzwerkgeräte mit SFP-Steckplätzen gewährleisten.

Vorteile

Dieser SFP-Transceiver bietet Gigabit-taugliche Leistung bei 1550 nm, die sich für Singlemode-Glasfaserstrecken über große Entfernungen eignet, während sein kompakter SFP-Formfaktor eine hot-plug-fähige Installation in kompatiblen Switches, Routern und Speicherschnittstellen ermöglicht. Das Modul wird nach industriellen MSA-Standards für mechanische und optische Kompatibilität gefertigt und ist auf Interoperabilität mit führenden Hardwareplattformen getestet. Mit einer MTBF in der Größenordnung von 1.000.000 Stunden und RoHS-Konformität bietet es eine lange Betriebsdauer und die Einhaltung von Umwelt- und Sicherheitsanforderungen.

Geeignet für

• Singlemode-Ethernet-Verbindungen über große Entfernungen
• Verbindungen zwischen Switches und Routern in Metro- oder Campus-Netzwerken
• Fibre Channel over Ethernet und SDH/SONET-Transport bis zu 1,25 Gbit/s
• Ersatz oder Aufrüstung von SFP-Ports in Enterprise-Netzwerkhardware, die 1550-nm-SFPs unterstützt

Wichtige Spezifikationen

• Formfaktor: SFP (Small Form-factor Pluggable)
• Wellenlänge: 1550 nm
• Maximale Datenrate: 1250 Mbit/s (1,25 Gbit/s)
• Steckverbindertyp: LC-Duplex (optisch)
• Fasertyp: Singlemode-Faser (SMF)
• Typisches Gewicht: 20 g
• Konformität: RoHS
• Mittlere Betriebsdauer zwischen Ausfällen (MTBF): ~1.000.000 Stunden

Anwendung

Installieren Sie das BlueOptics 780180-BO-Modul in einen freien SFP-Steckplatz eines kompatiblen Netzwerkgeräts, während das Host-Gerät gemäß den Hot-Plug-Richtlinien des Herstellers mit Strom versorgt wird. Schließen Sie LC-Duplex-Singlemode-Patchkabel an die Sende- und Empfangsports des Moduls an und achten Sie auf die korrekte Polarität. Bestätigen Sie die Link-Aushandlung und die Geschwindigkeitseinstellungen am Host-Gerät und überprüfen Sie, ob das Modul vom System erkannt wird. Aktivieren Sie für Überwachungsfunktionen das Digital Diagnostic Monitoring (DDM/DOM) auf unterstützten Plattformen, um Versorgungsspannung, Laser-Vorstrom, Sendeleistung, Empfangsleistung und Temperatur auszulesen.

Empfehlungen

Verwenden Sie verlustarme Singlemode-LC-Duplex-Patchkabel und führen Sie die Fasern nach Möglichkeit über Patchpanels, um eine optimale Signalqualität zu erhalten. Stellen Sie vor der Inbetriebnahme sicher, dass die Host-Hardware 1550-nm-SFP-Module und die erforderlichen Protokolle (Ethernet, Fibre Channel over Ethernet oder SDH/SONET) unterstützt. Wenn Sie DDM/DOM-Funktionen nutzen, prüfen Sie, ob die Firmware des Netzwerkgeräts Diagnoseparameter bereitstellt; halten Sie die Steckerstirnflächen sauber und beachten Sie die ESD-Vorsichtsmaßnahmen bei Handhabung und Installation.
