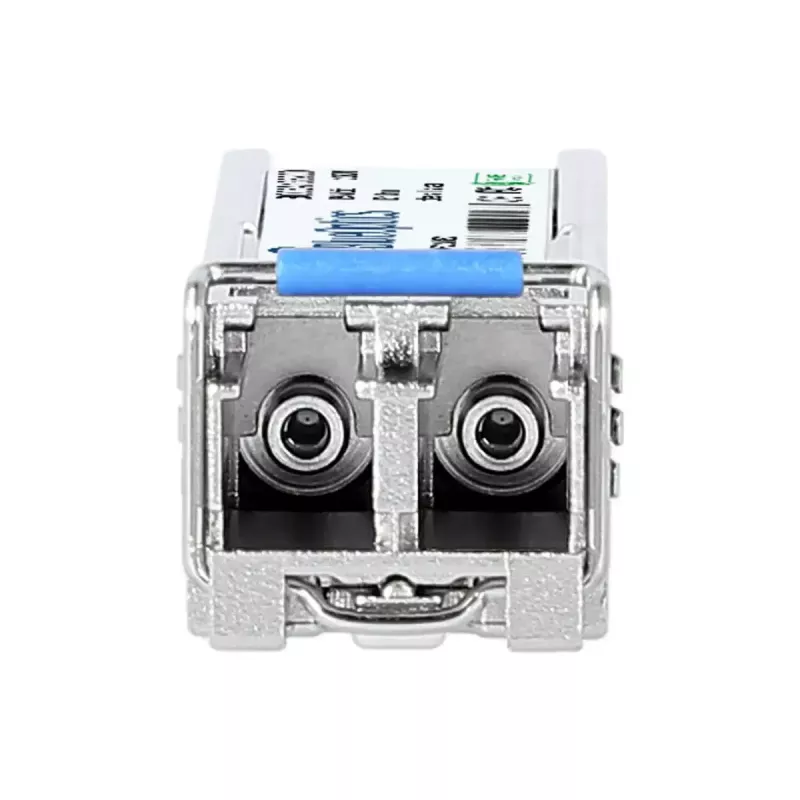

Glasfaser-Transceiver-Modul BlueOptics TRX100037-BO SFP LC Aluminium

Das BlueOptics TRX100037-BO SFP LC Aluminium ist ein Glasfaser-Transceiver-Modul, das für optische Singlemode-Verbindungen konzipiert wurde. Es entspricht dem MSA-SFP-Formfaktor, verfügt über einen LC-Duplex-Stecker und ein Aluminiumgehäuse und wiegt etwa 20 g. Das Modul unterstützt den 100BASE-LX-Betrieb mit 1310 nm Sende- und Empfangswellenlänge und ist für die Hochgeschwindigkeits-Datenübertragung über Singlemode-Glasfaser bei Entfernungen von bis zu etwa 20 km vorgesehen.

Vorteile

Das Modul bietet MSA-konforme elektrische und mechanische Kompatibilität mit einer Vielzahl von Netzwerkgeräten, die SFP-Formfaktor-Transceiver akzeptieren. Das Aluminiumgehäuse bietet eine kompakte, leichte Bauweise, die sich für dichte Installationen eignet. Singlemode-1310-nm-Optiken ermöglichen zuverlässige Verbindungen über große Entfernungen mit Unempfindlichkeit gegenüber elektromagnetischen Störungen, und das Design unterstützt digitale Diagnosen zur Überwachung von Betriebsparametern, sofern die Host-Hardware DDM/DOM-Funktionen bereitstellt.

Geeignet für

• Ethernet-Verbindungen über große Entfernungen über Singlemode-Glasfaser
• Verbindungen zwischen Switches, Routern und Speichersystemen
• Netzwerk-Upgrades und Wartung, bei denen MSA-SFP-Kompatibilität erforderlich ist
• Umgebungen mit geringer Anfälligkeit für elektromagnetische Störungen

Wichtige Spezifikationen

• Formfaktor: SFP (Small Form-factor Pluggable)
• Anschluss: LC-Duplex
• Optischer Modus: Singlemode-Glasfaser
• Wellenlänge: 1310 nm (TX und RX)
• Unterstütztes Protokoll: 100BASE-LX Ethernet (bis zu ~155 Mbit/s Anwendungskompatibilität)
• Maximale Reichweite: etwa 20 km (Singlemode, abhängig von Glasfaser und Link-Budget)
• Gehäusematerial: Aluminium
• Gewicht: ~0,02 kg
• DDM/DOM: unterstützt, sofern die Host-Hardware die Schnittstelle bereitstellt

Verwendung

Setzen Sie den SFP-Transceiver in einen kompatiblen SFP-Port des Netzwerkgeräts ein, bis er einrastet. Verbinden Sie LC-Duplex-Singlemode-Patchkabel mit dem Modul und achten Sie auf die korrekte TX/RX-Ausrichtung. Überprüfen Sie den Verbindungsstatus auf dem Host-Gerät und aktivieren Sie gegebenenfalls die erforderliche Schnittstellenkonfiguration für den 100BASE-LX-Betrieb. Wenn digitale Diagnosen benötigt werden, aktivieren oder fragen Sie die DDM/DOM-Schnittstelle über das Host-Verwaltungssystem ab, um Parameter wie Versorgungsspannung, Laser-Bias-Strom, optische Leistung und Temperatur auszulesen, sofern der Host diese Funktionen unterstützt.

Empfehlungen

Verwenden Sie zertifizierte Singlemode-LC-Patchkabel und halten Sie die Faserendflächen sauber, um eine optimale Leistung zu gewährleisten. Bestätigen Sie die Kompatibilität der Host-Ausrüstung mit SFP-Modulen von Drittanbietern und überprüfen Sie, ob das Gerät DDM/DOM unterstützt, falls eine Überwachung erforderlich ist. Vermeiden Sie übermäßiges Biegen der Glasfaserkabel und betreiben Sie das Modul innerhalb der vom Hersteller empfohlenen Temperatur- und Leistungsbereiche, die vom Host-System vorgegeben werden.
