Glasfaser-Transceiver-Modul BlueOptics SU69BA-BO XFP 10000 m

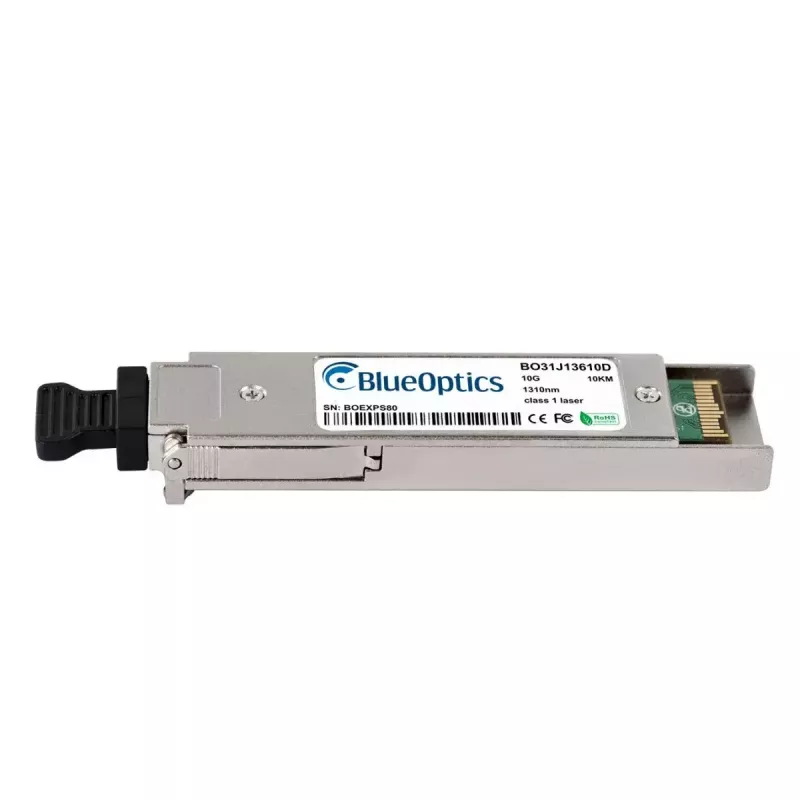

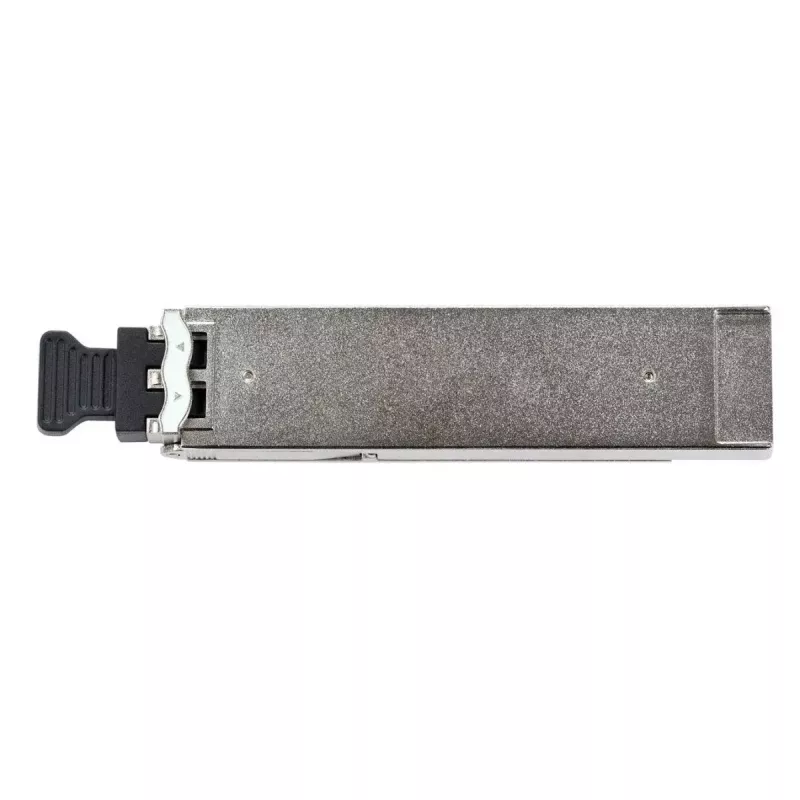

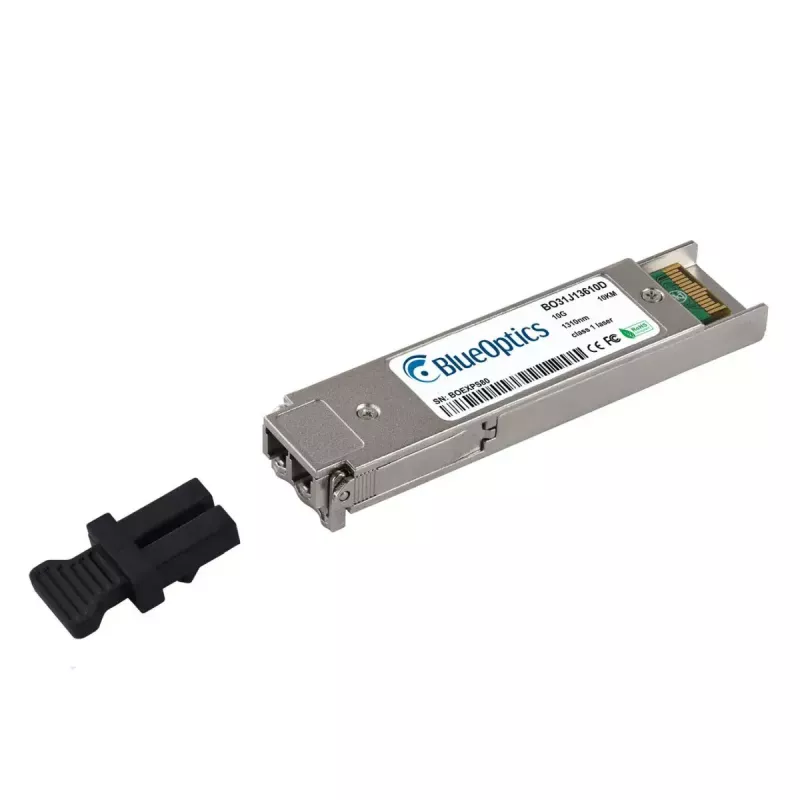

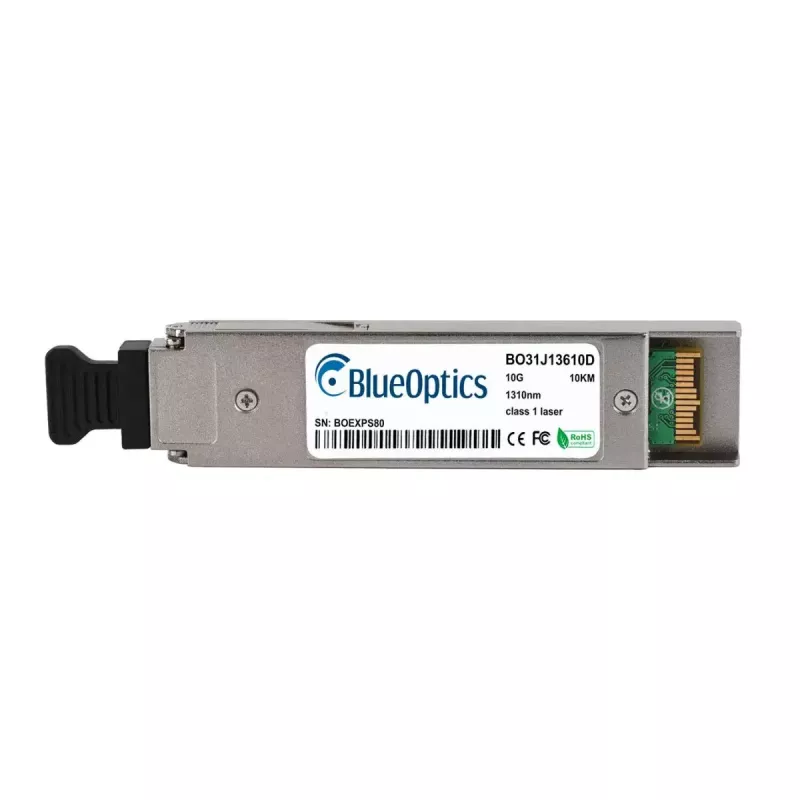

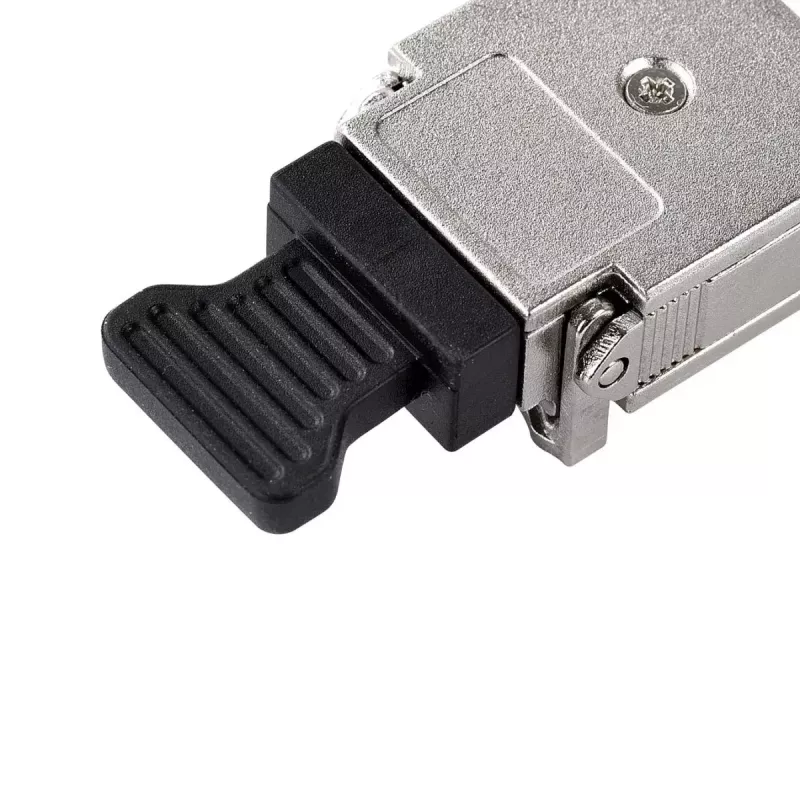

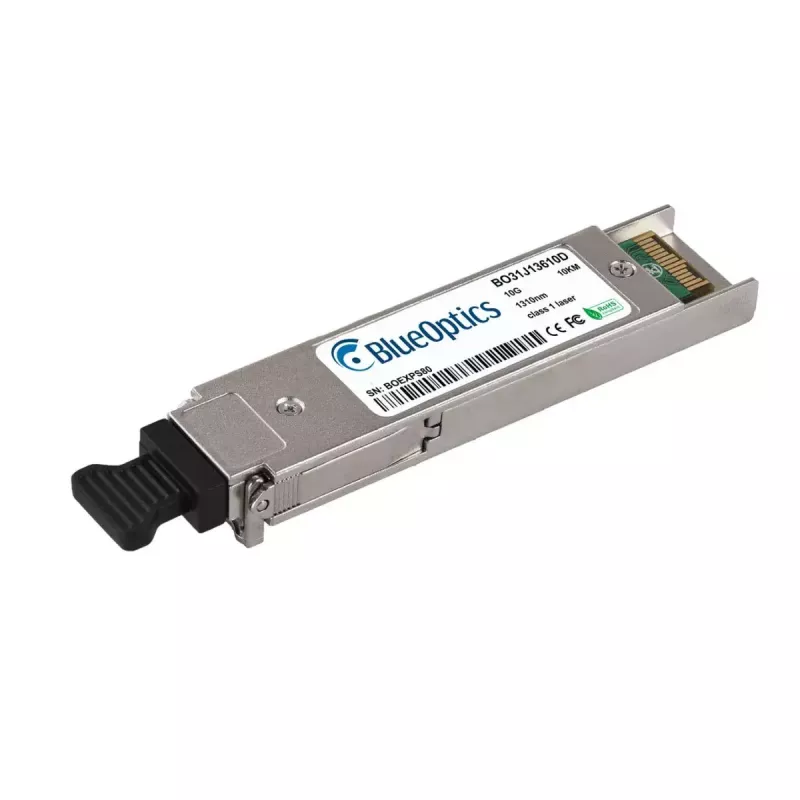

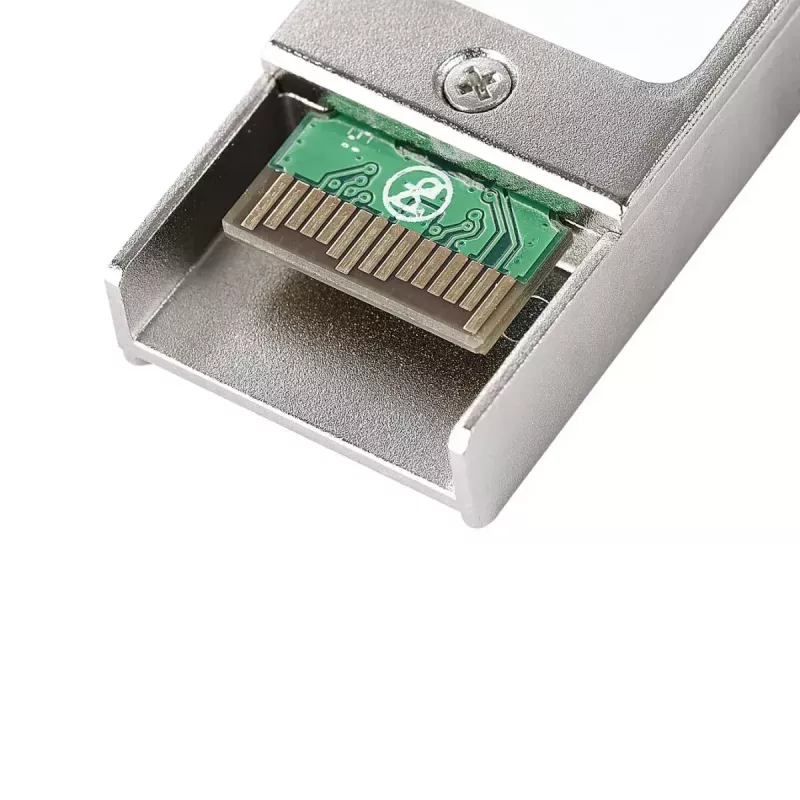

Das BlueOptics SU69BA-BO XFP 10000 m ist ein Glasfaser-XFP-Transceiver-Modul, das für optische 10-Gigabit-Verbindungen über Singlemode-Faser bis zu 10.000 Metern entwickelt wurde. Das Modul ist in einem Aluminiumgehäuse untergebracht, wiegt etwa 20 g, entspricht den mechanischen und elektrischen Standards von MSA XFP und bietet LC-Duplex-Anschlüsse für gleichzeitiges Senden und Empfangen über separate Fasern. Es implementiert 10GBASE-LR-Signalisierung mit 1310 nm Sender- und Empfängerwellenlängen und unterstützt gängige Hochgeschwindigkeitsprotokolle wie Ethernet und Fibre Channel auf kompatiblen Hardware-Plattformen.

Vorteile

Das Modul kombiniert ein kompaktes Aluminiumgehäuse mit einem leichten Design, um die Installation in Switches, Routern und Speichersystemen zu vereinfachen und gleichzeitig mechanische Robustheit zu bieten. Die Komponenten sind entsprechend ausgewählt, um die MSA-Kompatibilität und die Standards für digitale Diagnoseüberwachung (DDM/DOM) zu erfüllen, was die Fernmessung von Versorgungsspannung, Laser-Bias-Strom, Sendeleistung, Empfangsleistung und Temperatur ermöglicht. Der Transceiver unterstützt Singlemode-Übertragung über große Entfernungen und eignet sich als Drop-in-kompatible Alternative für Plattformen, die den ursprünglichen Marconi SU69BA-Formfaktor akzeptieren.

Geeignet für

Technische Spezifikationen

Verwendung

Setzen Sie den XFP-Transceiver in einen XFP-kompatiblen Port ein, bis er sicher sitzt, und sichern Sie dann den Halterungsmechanismus gemäß den Anweisungen des Host-Geräts. Schließen Sie LC-Duplex-Singlemode-Glasfaser-Patchkabel an und achten Sie auf die korrekte Tx/Rx-Ausrichtung. Überprüfen Sie den Verbindungsstatus und die Geschwindigkeit am Host-Gerät. Wenn eine digitale Diagnoseüberwachung erforderlich ist, aktivieren Sie die DDM/DOM-Funktion auf der kompatiblen Hardware, um Echtzeitparameter wie Versorgungsspannung, Laser-Bias und optische Leistungspegel anzuzeigen. Befolgen Sie die Richtlinien des Host-Geräteherstellers für Hot-Plug-Handhabung und Vorsichtsmaßnahmen gegen elektrostatische Entladung.

Empfehlungen

Verwenden Sie hochwertige Singlemode-Glasfaser-Patchkabel und achten Sie auf die korrekte Tx/Rx-Ausrichtung für optimale Reichweite. Stellen Sie sicher, dass die Firmware des Host-Geräts XFP-Module von Drittanbietern und DDM/DOM unterstützt, falls Diagnosen erforderlich sind. Vermeiden Sie es, die Faser über die empfohlenen Radien hinaus zu biegen, und betreiben Sie den Transceiver innerhalb der angegebenen Temperatur- und Leistungsgrenzen, um eine zuverlässige Langzeitleistung zu gewährleisten.
