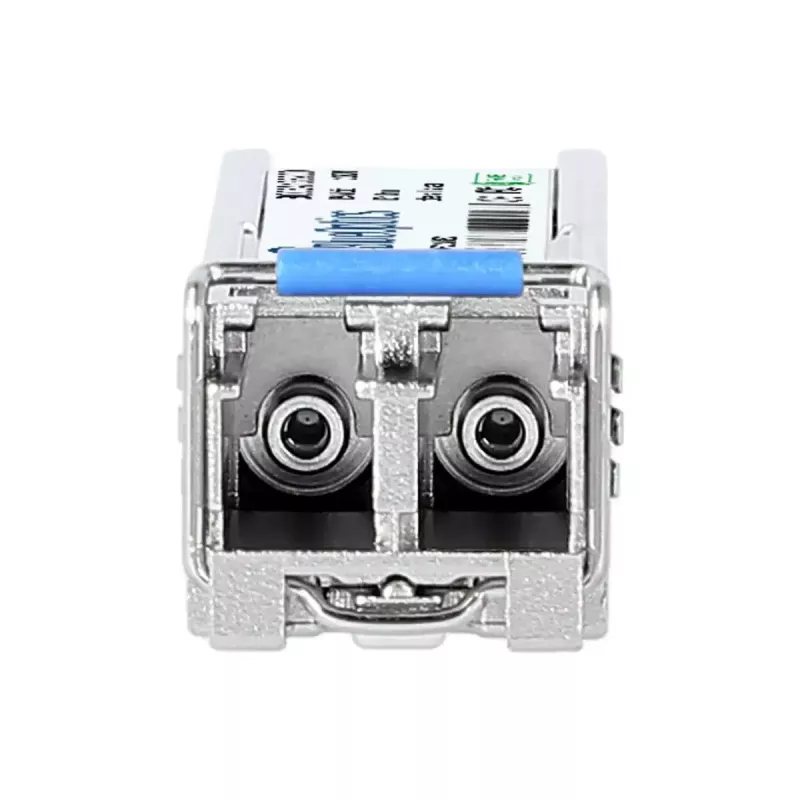

Glasfaser-Transceiver-Modul BlueOptics SLC20-DDM-BO 20000 m

Das BlueOptics SLC20-DDM-BO 20000 m ist ein Singlemode-Glasfaser-SFP-Transceiver-Modul, das für optische Punkt-zu-Punkt-Verbindungen bis zu 20.000 Metern entwickelt wurde. Mit einem Aluminiumgehäuse und einem Gewicht von ca. 20 g bietet das Modul eine optische 100BASE-LX-Übertragung über LC-Duplex-Steckverbinder und arbeitet mit 1310-nm-Sende- und Empfangswellenlängen. Das Modul unterstützt Digital Diagnostic Monitoring (DDM/DOM) zur Echtzeitüberwachung von Versorgungsspannung, Laser-Bias-Strom, Sendeleistung, Empfangsleistung und Temperatur, wenn es in kompatibler Host-Hardware verwendet wird.

Vorteile

Das Modul entspricht den MSA-SFP-Formfaktor- und LC-Duplex-Steckverbinderstandards und ermöglicht die Interoperabilität mit Geräten, die die Westermo SLC20-DDM 100BASE-LX SFP-Spezifikation unterstützen. Ausgestattet mit optischen Industriekomponenten bietet es eine Singlemode-Übertragung über große Entfernungen und DDM-Diagnose zur Vereinfachung der Netzwerkwartung und -fehlerbehebung. Sein leichtes Aluminiumgehäuse stellt eine kompakte, zuverlässige Lösung für Installationen dar, bei denen Platz und Zuverlässigkeit wichtig sind.

Geeignet für

• Singlemode-Ethernet-Verbindungen über große Entfernungen bis zu 20 km
• Integration in Switches, Router und optische Ports, die 100BASE-LX SFP-Module unterstützen
• Industrielle und Unternehmensnetzwerke, die DDM/DOM-Überwachung benötigen

Wichtige Spezifikationen

• Formfaktor: SFP (Small Form-factor Pluggable)
• Optischer Modus: Singlemode-Faser
• Steckverbindertyp: LC-Duplex
• Wellenlänge: 1310 nm (Tx und Rx)
• Maximale Übertragungsdistanz: 20.000 m (20 km)
• Unterstütztes Protokoll: 100BASE-LX Ethernet
• Digitale Diagnose: DDM / DOM (MSA SFF-8472-kompatibel)
• Gehäusematerial: Aluminium
• Gewicht: ca. 0,02 kg

Verwendung

Setzen Sie den SFP-Transceiver in den entsprechenden SFP-Port eines kompatiblen Switches, Routers oder Medienkonverters ein, während das Host-Gerät gemäß den Richtlinien des Host-Herstellers ein- oder ausgeschaltet ist. Verbinden Sie das Modul mit einem Singlemode-LC-Duplex-Glasfaser-Patchkabel und achten Sie auf die korrekte Tx-zu-Rx-Ausrichtung mit dem entfernten Transceiver. Überprüfen Sie den Verbindungsstatus am Host-Gerät und lesen Sie, falls verfügbar, die DDM-Parameter über die Verwaltungsschnittstelle aus, um sicherzustellen, dass die optischen Leistungspegel und die Temperatur innerhalb der erwarteten Bereiche liegen.

Empfehlungen

Stellen Sie sicher, dass das Host-Gerät DDM/DOM offiziell unterstützt, wenn Sie die Diagnoseüberwachungsfunktionen nutzen möchten. Verwenden Sie hochwertige Singlemode-Fasern und LC-Duplex-Patchkabel, halten Sie die Steckerendflächen sauber und befolgen Sie die ordnungsgemäßen ESD-Handhabungsverfahren während der Installation, um die Lebensdauer des Moduls und die Verbindungsleistung zu erhalten.
