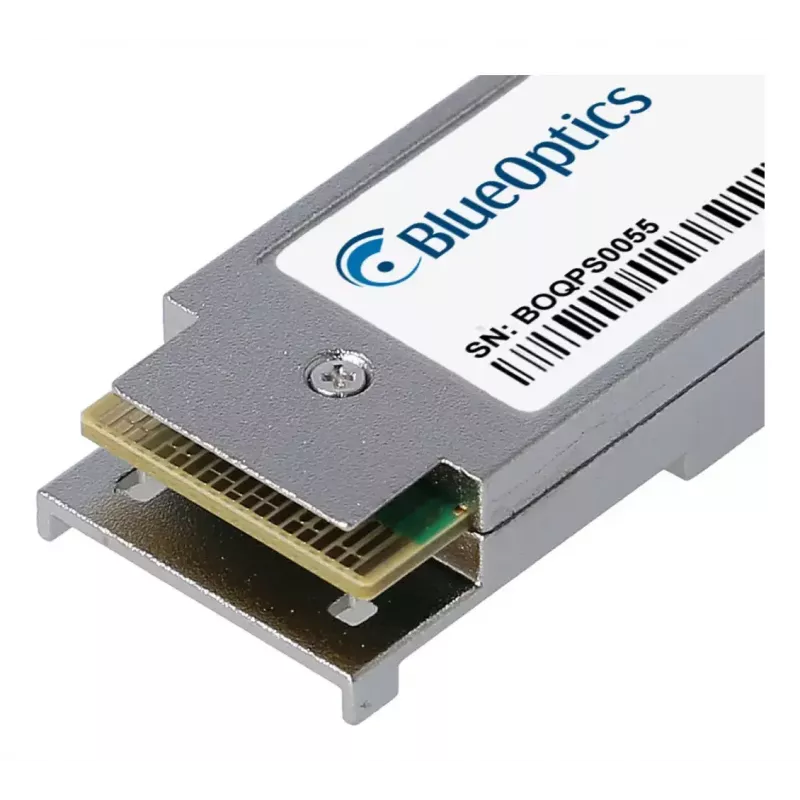

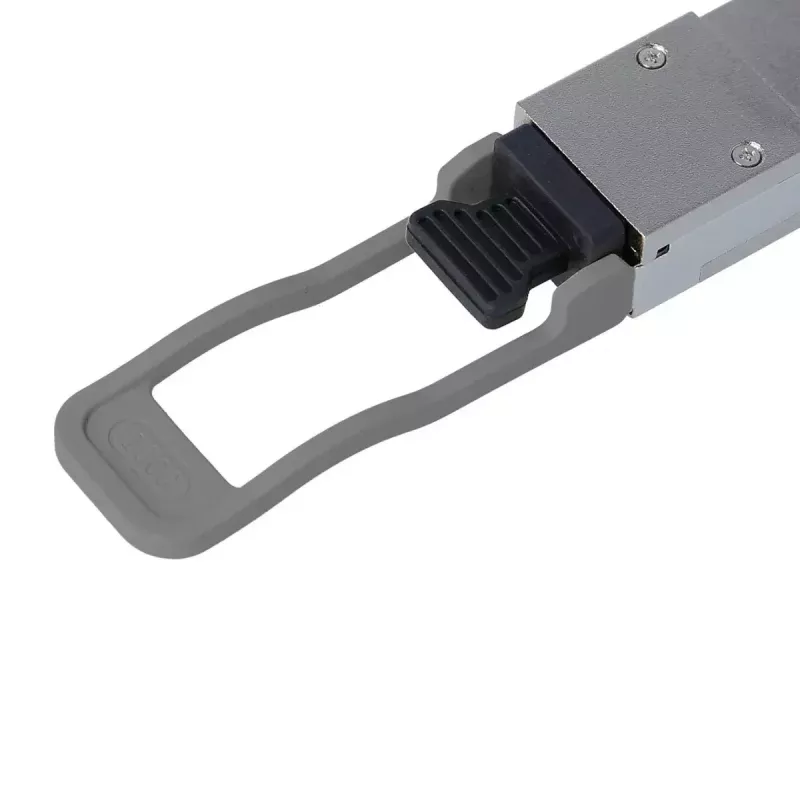

Glasfaser-Transceiver-Modul BlueOptics QSB-512-BO 100000 Mbit/s QSFP28

Das BlueOptics QSB-512-BO ist ein QSFP28-Glasfaser-Transceiver-Modul für 100000 Mbit/s optische Verbindungen über Multimode-Faser. Es unterstützt den bidirektionalen 100GBASE-SR2-Bidi-Betrieb mit LC-Duplex-Anschlüssen und implementiert den MSA-konformen QSFP28-Formfaktor. Das Modul arbeitet im Wellenlängenbereich von 832–918 nm, bietet Digital Diagnostics Monitoring (DDM/DOM) für Echtzeit-Status von Spannung, Temperatur und optischer Leistung und ist gemäß CE-, FCC- und RoHS-Anforderungen gebaut. Mit einer angegebenen MTBF von 3.000.000 Stunden und einem kompakten silbernen Gehäuse eignet es sich für hochdichte Switch-, Router- und Storage-Schnittstellen, die QSFP28-Transceiver akzeptieren.

Vorteile

Das Modul bietet eine hohe Datenrate von 100000 Mbit/s im QSFP28-Formfaktor bei gleichzeitiger MSA-Kompatibilität für breite Interoperabilität. Integriertes DDM/DOM ermöglicht die Fernüberwachung wichtiger Parameter wie Versorgungsspannung, Laserstrom, Sende-/Empfangsleistung und Temperatur, was Wartung und Fehlersuche vereinfacht. Der Transceiver ist aus industrietauglichen optischen Komponenten und ICs gefertigt und für eine lange Betriebsdauer und stabile optische Leistung ausgelegt. Das bidirektionale SR2-Bidi-Design reduziert den Glasfaserkabelbedarf, indem Sende- und Empfangssignale über einzelne Fasern in einem LC-Duplex-Stecker übertragen werden.

Geeignet für

Wichtige Spezifikationen

Verwendung

Installieren Sie den Transceiver gemäß den Installationsanweisungen des Host-Herstellers in einen QSFP28-Steckplatz eines kompatiblen Switches, Routers, Storage-Arrays oder Geräts. Schließen Sie LC-Duplex-Multimode-Glasfaser-Patchkabel an die LC-Anschlüsse an und achten Sie auf die korrekte Paarung für den bidirektionalen SR2-Betrieb. Wenn Fernüberwachung erforderlich ist, aktivieren Sie die DDM/DOM-Unterstützung im Host-System und lesen Sie die Diagnoseparameter über die Geräteverwaltungsschnittstelle aus. Halten Sie das Modul am Gehäuse und schützen Sie die optischen Schnittstellen bei Nichtgebrauch mit Staubschutzkappen.

Empfehlungen

Überprüfen Sie vor dem Einsatz die Kompatibilität mit Ihrer spezifischen Hardware-Plattform und Firmware-Version. Verwenden Sie Multimode-Faser, die für 100G-SR2-Betrieb ausgelegt ist, und halten Sie die Glasfaserstecker sauber, um die Signalqualität zu erhalten. Stellen Sie sicher, dass der Host DDM/DOM unterstützt, um auf Diagnosedaten zugreifen zu können. Beachten Sie ESD-Vorsichtsmaßnahmen bei der Handhabung und befolgen Sie die Herstellerangaben zu Temperatur- und Luftfeuchtigkeitsgrenzen für einen zuverlässigen Langzeitbetrieb.
