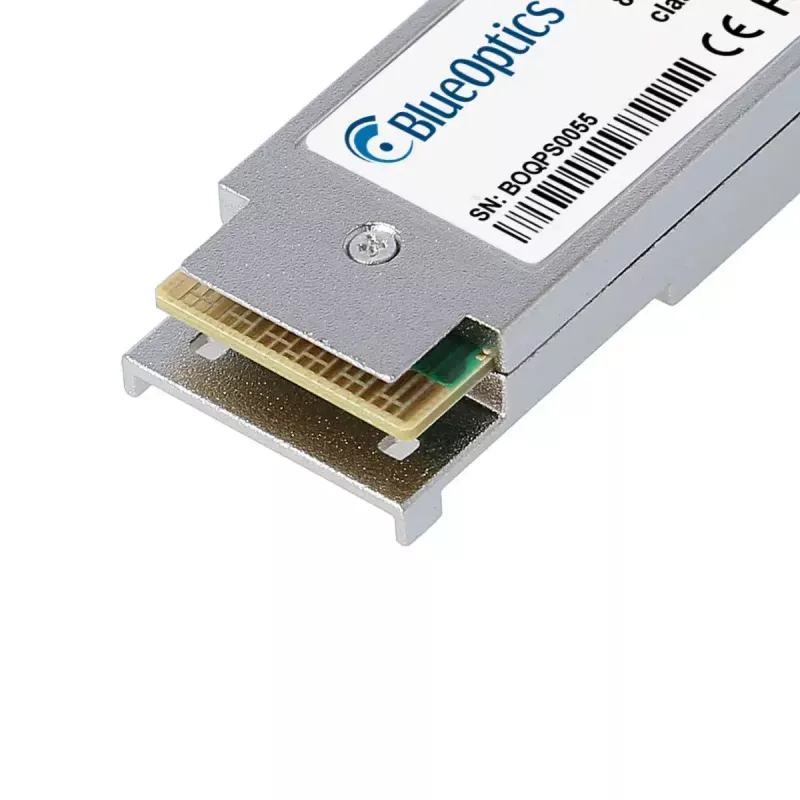

Glasfaser-Transceiver-Modul BlueOptics QMM850-PLUS-CSR4-BO 40000 Mbit/s QSFP 850 nm

Das BlueOptics QMM850-PLUS-CSR4-BO ist ein QSFP-Glasfaser-Transceiver-Modul, das für 40-Gbit/s-Optikverbindungen über Multimode-Faser ausgelegt ist. Mit einer Betriebswellenlänge von 850 nm und einem MPO/MTP-Stecker unterstützt dieses kompakte Modul Datenübertragungen bis zu 300 m und ist für den Einsatz in Standard-QSFP-Steckplätzen von Switches, Routern, Speicher-Arrays und Testgeräten vorgesehen. Das Modul verfügt über eine Echtzeit-Digitaldiagnose (DDM/DOM) zur Überwachung von Spannung, Laserstrom, optischer Leistung und Temperatur und ist mit einer langen MTBF für dauerhaften Betrieb spezifiziert.

Vorteile

Der Transceiver bietet einen aggregierten Durchsatz von 40 Gbit/s im QSFP-Formfaktor mit MPO/MTP-Anschluss, was hochdichte Glasfaserinstallationen und vereinfachte Mehrfaseranschlüsse ermöglicht. Entsprechend den MSA-kompatiblen mechanischen und optischen Spezifikationen gebaut, ist er funktional mit gängigen Hardware-Plattformen und Testsystemen kompatibel. Die integrierte digitale Diagnoseüberwachung erleichtert die Fernfehlersuche und Wartung. Das leichte silberne Gehäuse des Moduls und die robuste Komponentenauswahl sollen eine lange Lebensdauer und stabile optische Leistung gewährleisten.

Geeignet für

Wichtige Spezifikationen

Verwendung

Installieren Sie das Modul in einen kompatiblen QSFP-Port unter Beachtung der Hot-Plug- und ESD-Vorsichtsmaßnahmen des Host-Geräteherstellers. Verwenden Sie MPO/MTP-Patchkabel oder -Kabelbäume, die auf das Modul und den entsprechenden MPO/MTP-Port auf der anderen Seite abgestimmt sind. Stellen Sie sicher, dass beide Enden der Verbindung den geeigneten Multimode-Fasertyp verwenden und die Kabelpolarität für Ihr Netzwerkdesign korrekt ist. Falls vom Host unterstützt, aktivieren und lesen Sie die Digitaldiagnosezähler, um Versorgungsspannung, Laser-Bias-Strom, Sende-/Empfangsleistung und Modultemperatur während der Inbetriebnahme und Fehlersuche zu überprüfen.

Empfehlungen

Für optimale Leistung kombinieren Sie den Transceiver mit hochwertigen MPO/MTP-Multimode-Patchkabeln und halten Sie die Steckerendflächen sauber. Stellen Sie sicher, dass die Host-Hardware QSFP 40GBASE-ESR4 oder gleichwertige Multimode-Protokolle sowie DDM/DOM-Funktionen unterstützt. Beachten Sie die Herstellerangaben zu Betriebstemperatur und ESD-Schutz; eine regelmäßige Überprüfung der optischen Leistung und der Verbindungsintegrität trägt zur langfristigen Verfügbarkeit bei.
