Glasfaser-Transceiver-Modul BlueOptics QFX-SFP-1GE-SX-BO LC SFP

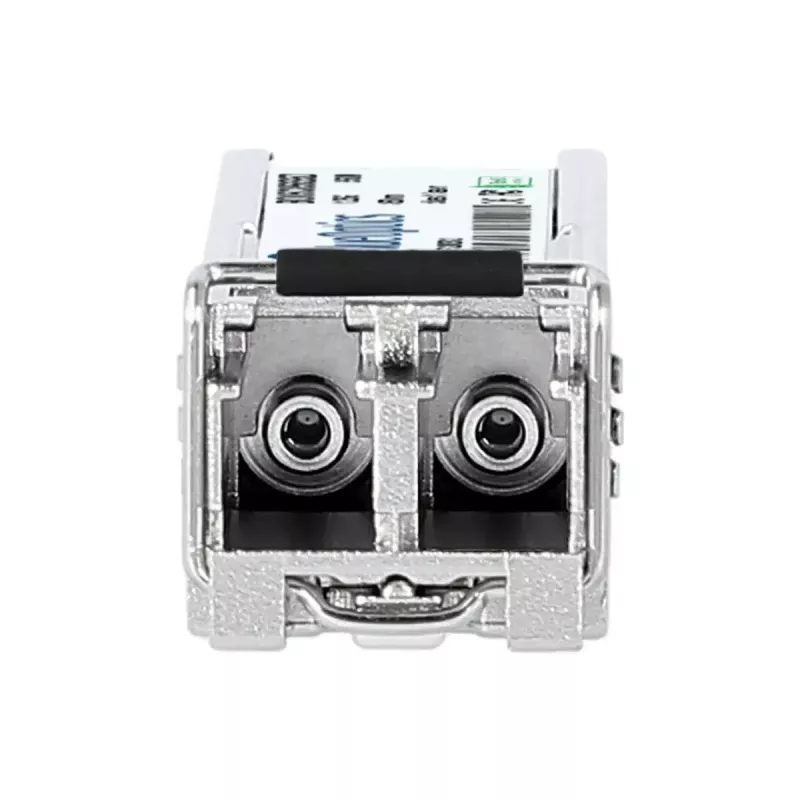

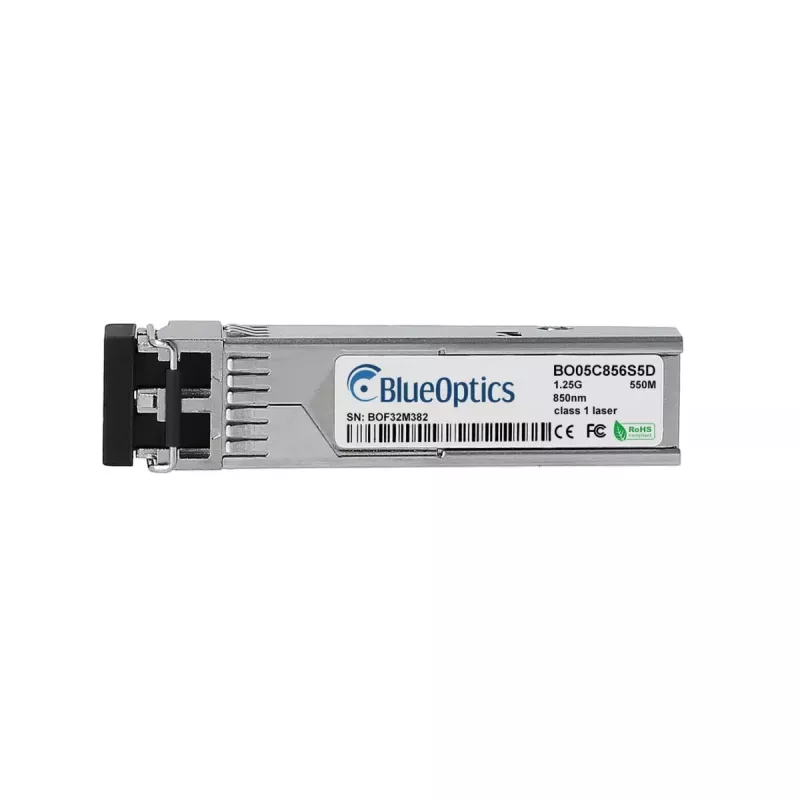

Das BlueOptics QFX-SFP-1GE-SX-BO LC SFP ist ein Glasfaser-Transceiver-Modul für 1 Gigabit Ethernet über Multimode-Faser. Es implementiert den 1000Base-SX-Standard mit einem LC-Duplex-Stecker und arbeitet bei 850 nm sowohl für Sender als auch Empfänger. In einem leichten Aluminiumgehäuse (ca. 20 g) untergebracht, folgt dieses SFP-Modul den MSA-Formfaktor- und elektrischen Spezifikationen und ist für den Einsatz in kompatiblen Netzwerkgeräten vorgesehen, die 1000Base-SX SFP-Transceiver unterstützen.

Vorteile

Dieses Modul bietet standardkonforme optische Übertragung bis zur für 1000Base-SX spezifizierten Multimode-Distanz mit gleichzeitiger Sende- und Empfangsfähigkeit über die LC-Duplex-Schnittstelle. Das Aluminiumgehäuse bietet mechanische Robustheit und Wärmeableitung bei geringem Gewicht. Die Unterstützung digitaler Diagnose (DDM/DOM) ermöglicht die Überwachung von Versorgungsspannung, Laser-Vorstrom, optischer Ausgangs- und Empfangsleistung sowie Temperatur, wenn die Host-Hardware diese Funktionen unterstützt.

Geeignet für

Technische Daten

Verwendung

Setzen Sie das BlueOptics QFX-SFP-1GE-SX-BO in einen kompatiblen SFP-Steckplatz Ihres Switches, Routers oder Speichergeräts ein, während das Host-Gerät gemäß den Herstellerrichtlinien mit Strom versorgt wird. Schließen Sie LC-Duplex-Multimode-Glasfaser-Patchkabel an das Modul an und achten Sie auf die korrekte Sende-/Empfangsausrichtung. Überprüfen Sie den Verbindungsstatus am Host-Gerät und aktivieren oder prüfen Sie die DDM/DOM-Messwerte über die Host-Management-Schnittstelle, falls verfügbar. Befolgen Sie die üblichen Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD) beim Umgang mit dem Modul und vermeiden Sie das Berühren optischer Schnittstellen, um Verschmutzung zu verhindern.

Empfehlungen

Verwenden Sie hochwertige OM1/OM2/OM3/OM4-Multimode-Fasern und geeignete LC-Duplex-Patchkabel, um optimale Reichweite und Signalintegrität zu erzielen. Stellen Sie sicher, dass das Host-Gerät ausdrücklich 1000Base-SX SFP-Transceiver und DDM/DOM-Funktionalität unterstützt, wenn Diagnosen erforderlich sind. Reinigen Sie die Stecker vor dem Verbinden und lagern Sie unbenutzte Transceiver mit Schutzkappen, um die Leistung über die Zeit zu erhalten.
