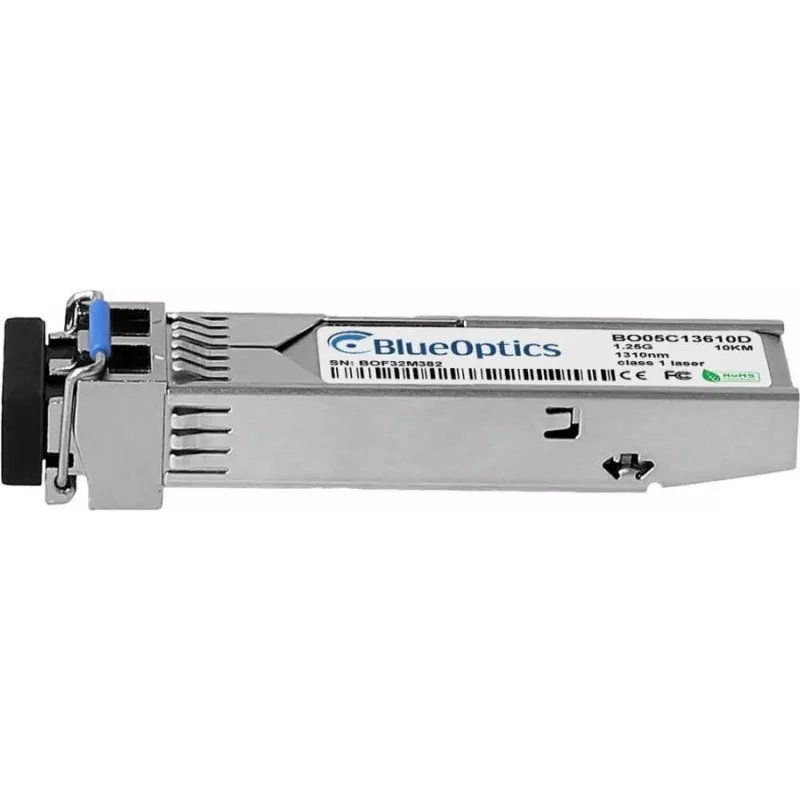

Glasfaser-Transceiver-Modul BlueOptics PN54024-BO 1250 Mbit/s LC

Das BlueOptics PN54024-BO ist ein Singlemode 1000BASE-LX SFP Glasfaser-Transceiver-Modul mit einer LC-Duplex-Schnittstelle und einer maximalen Datenrate von 1250 Mbit/s. Entwickelt für den Einsatz in SFP-Ports von Netzwerk-Switches, Routern und Speichersystemen, die MSA-konforme 1000BASE-LX-Module unterstützen, sendet und empfängt der Transceiver optische Signale bei 1310 nm und ist für Verbindungen über Singlemode-Faser vorgesehen. Das Modul ist kompakt, leicht (0,02 kg) und in einem silbernen Gehäuse ausgeführt, geeignet für den Einsatz in Standard-SFP-Steckplätzen.

Vorteile

Das Modul entspricht den MSA-Formfaktor- und elektrischen Spezifikationen und ermöglicht die Interoperabilität mit Geräten, die Panasonic PN54024 / 1000BASE-LX kompatible SFP-Transceiver unterstützen. Es unterstützt einen Datendurchsatz von bis zu 1,25 Gbit/s über Singlemode-Faser für Entfernungen, die im 1000BASE-LX-Standard festgelegt sind, und verwendet einen LC-Duplex-Stecker für gleichzeitige Sende- und Empfangskanäle. Der Transceiver verfügt über Funktionen, die eine zuverlässige optische Übertragung ermöglichen, und die Einheiten werden Kompatibilitätstests unterzogen, um Passform und grundlegende Funktionalität in wichtigen Hardware-Plattformen sicherzustellen.

Geeignet für

Wichtige Spezifikationen

Verwendung

Schalten Sie das Gerät aus oder befolgen Sie die vom Hersteller Ihrer Netzwerkausrüstung empfohlenen Hot-Swap-Verfahren und setzen Sie dann das BlueOptics PN54024-BO in einen verfügbaren SFP-Port ein, bis es fest sitzt und der Riegel einrastet. Schließen Sie LC-Duplex-Singlemode-Patchkabel an die Sende- und Empfangswege des Moduls an, wobei Sie auf die korrekte Faserpolarität achten. Konfigurieren Sie die Schnittstelleneinstellungen des Host-Geräts (Geschwindigkeit/Duplex oder Autonegotiation) entsprechend den Netzwerkanforderungen und überprüfen Sie den Verbindungsstatus über die Management-Schnittstelle des Switch oder Routers. Sofern vom Host unterstützt, aktivieren oder überwachen Sie die Digital Diagnostic Monitoring (DDM/DOM)-Funktionen, um Echtzeit-Metriken wie optische Leistung und Temperatur anzuzeigen.

Empfehlungen

Stellen Sie sicher, dass der kompatible Fasertyp (Singlemode) und die korrekten LC-Duplex-Patchkabel verwendet werden; überprüfen Sie, ob die Zielhardware 1000BASE-LX SFP-Module und DDM/DOM unterstützt, falls Diagnoseüberwachung erforderlich ist. Beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit dem Transceiver und lassen Sie die Schutzkappen auf unbenutzten Anschlüssen. Verwenden Sie für optimale Reichweite und Leistung hochwertige Singlemode-Patchkabel und bestätigen Sie Polarität und Sauberkeit der Stecker, bevor Sie die Verbindung in Betrieb nehmen.
