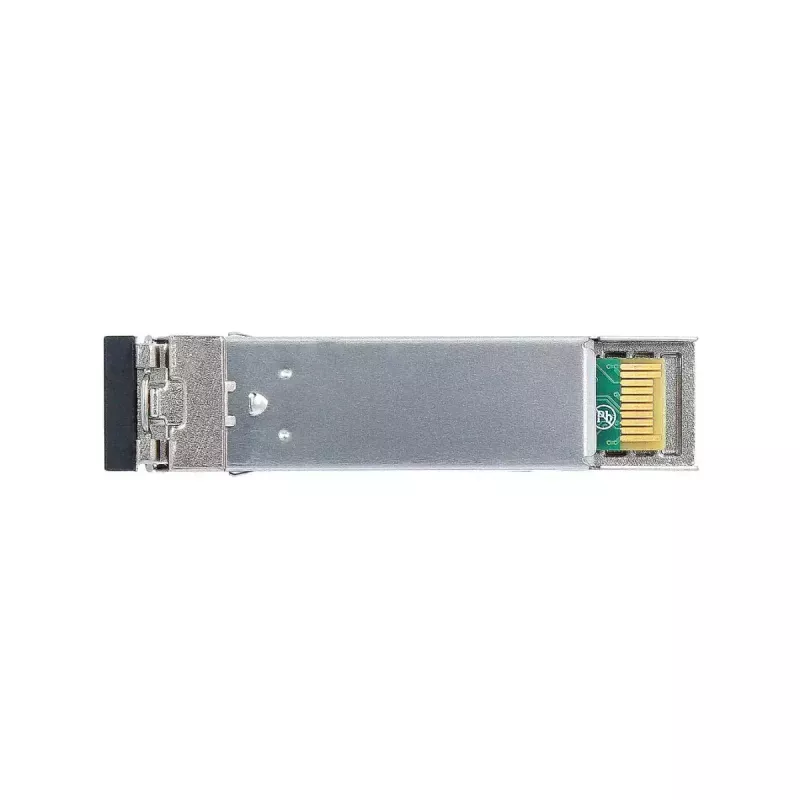

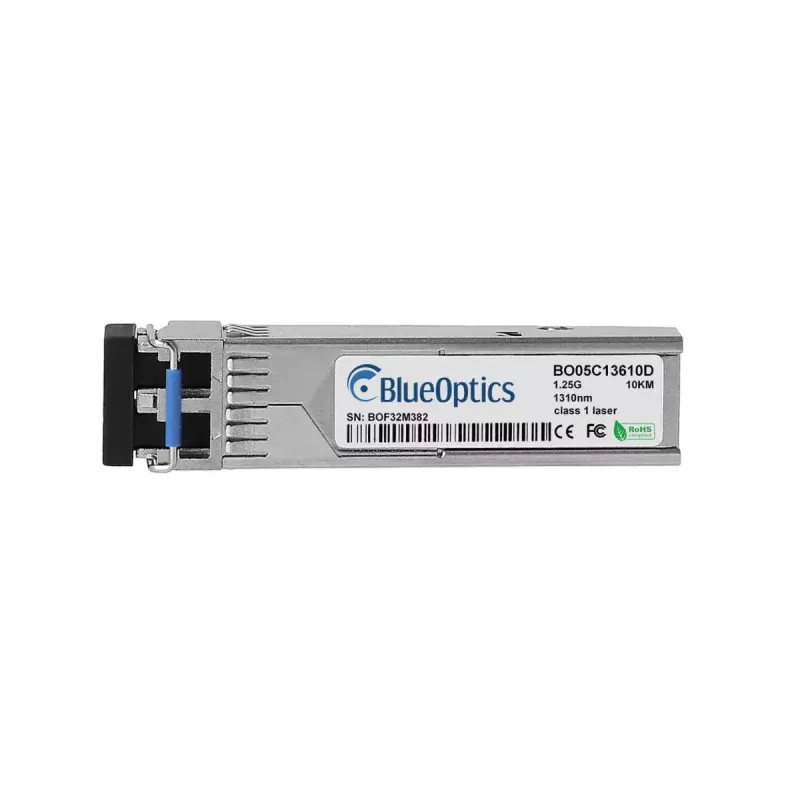

Glasfaser-Transceiver-Modul BlueOptics JSH-42L3DD1-BO 1250 Mbit/s LC

Das BlueOptics JSH-42L3DD1-BO ist ein Singlemode-Glasfaser-SFP-Transceiver-Modul, das für Anwendungen mit 1,25 Gbit/s (1250 Mbit/s) entwickelt wurde. Es verwendet eine LC-Duplex-Schnittstelle, ist kompakt und leicht (ca. 20 g) und entspricht den CE-, RoHS- und FCC-Normen. Das Modul implementiert ein optisches 1000BASE-LX-Verbindungsprofil, das für Singlemode-Glasfaserverbindungen mit großer Reichweite geeignet ist und den gleichzeitigen Sende- und Empfangsbetrieb über separate Fasern unterstützt.

Vorteile

Dieser BlueOptics-Transceiver bietet Protokollflexibilität für Ethernet und verwandte optische Hochgeschwindigkeitsanwendungen bis zu 1,25 Gbit/s und folgt dabei den MSA-Formfaktorstandards für SFP-Module. Sein LC-Duplex-Stecker und das optische Singlemode-Design ermöglichen eine EMI-immune Übertragung über große Entfernungen. Die geringe Größe und das niedrige Gewicht des Moduls vereinfachen die Installation in Switches, Routern und Speichersystemen, und die Einhaltung von CE, RoHS und FCC zeigt die Übereinstimmung mit gängigen regulatorischen und Umweltanforderungen an.

Geeignet für

Technische Daten

Verwendung

Installieren Sie den BlueOptics-SFP-Transceiver in einen SFP-Port kompatibler Netzwerkhardware, bis er einrastet; verbinden Sie LC-Duplex-Singlemode-Patchkabel mit den Sende- und Empfangsfasern des Moduls und achten Sie auf die richtige Polarität. Stellen Sie sicher, dass das Hostgerät 1000BASE-LX-SFP-Module unterstützt und dass erforderliche Software- oder Firmwareeinstellungen den Transceiver zulassen. Überprüfen Sie nach der Verbindung den Verbindungsstatus am Hostgerät und bestätigen Sie die optische Leistung und die Verbindungsaushandlung. Fassen Sie das Modul am Gehäuse an, vermeiden Sie die Berührung der optischen Schnittstellen und lassen Sie die Staubschutzkappen bis zur endgültigen Verbindung aufgesteckt.

Empfehlungen

Für eine optimale Leistung kombinieren Sie den Transceiver mit Singlemode-Fasern und hochwertigen LC-Steckern, überprüfen Sie die Kompatibilität mit dem Ziel-Switch oder -Router und befolgen Sie die betrieblichen ESD-Vorsichtsmaßnahmen beim Einsetzen oder Entfernen des Moduls. Wenn digitale Diagnosen (DDM/DOM) erforderlich sind, stellen Sie sicher, dass der Host diese Funktion unterstützt, um Sende-/Empfangsleistung und Modultemperatur in Echtzeit zu überwachen.
