Glasfaser-Transceiver-Modul BlueOptics HN12K-BO SFP+ 300m Aluminium

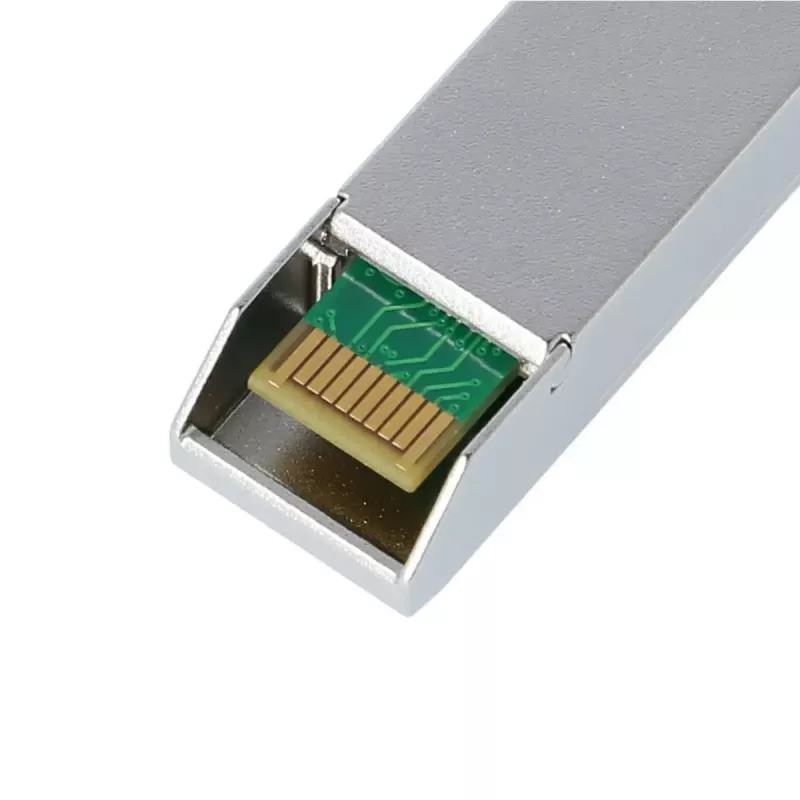

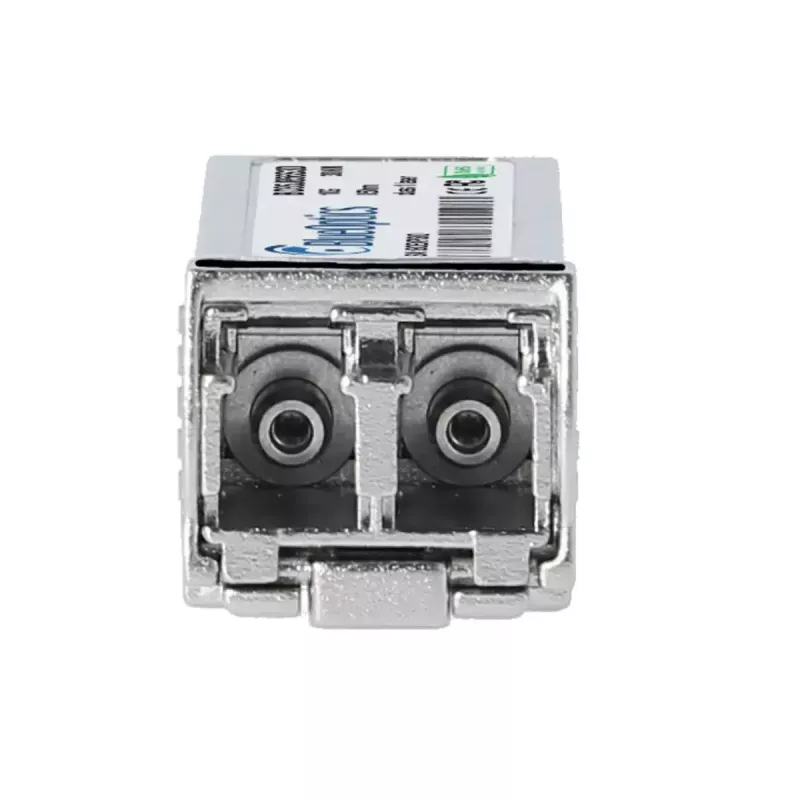

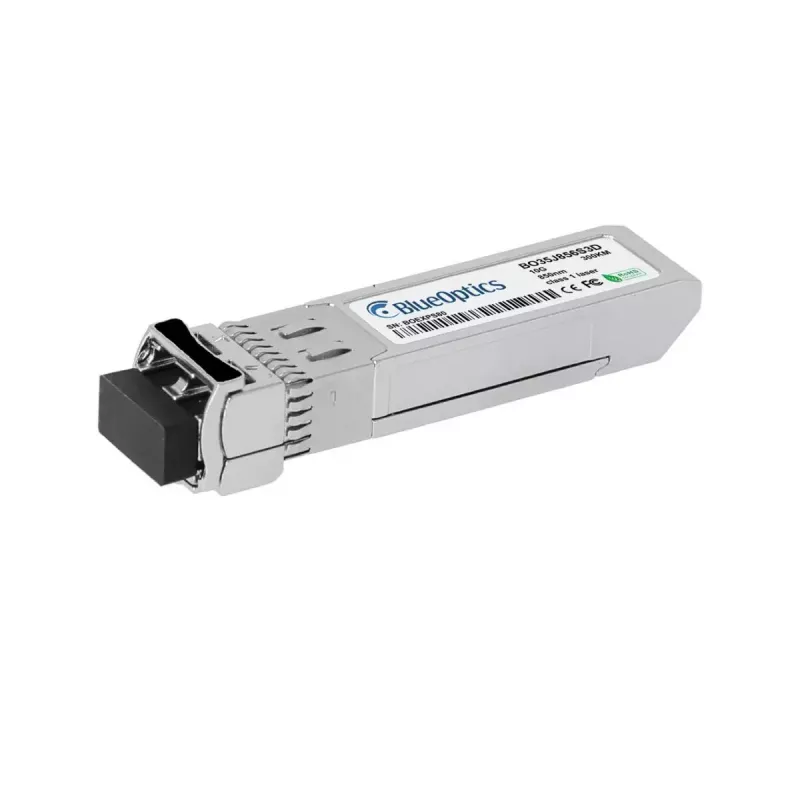

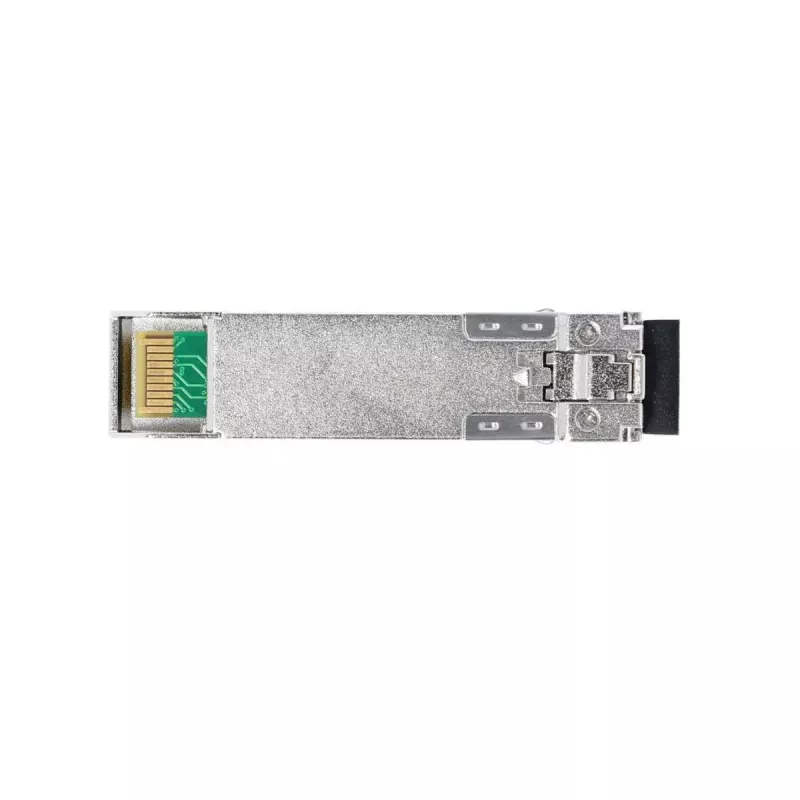

Das BlueOptics HN12K-BO SFP+ 300m Aluminium ist ein Glasfaser-Transceiver-Modul, das für 10-Gigabit-Ethernet-Kurzstrecken und kompatible optische Hochgeschwindigkeitsverbindungen entwickelt wurde. Das Modul ist in einem Aluminiumgehäuse untergebracht, wiegt etwa 20 g und nutzt eine SFP+-Schnittstelle sowie einen LC-Duplex-Steckverbinder, um optische Signale über Multimode-Faser bei 850 nm zu senden und zu empfangen. Es unterstützt Entfernungen von bis zu 300 Metern. Das Modul entspricht dem MSA-konformen SFP+-Formfaktor und unterstützt gängige Protokolle wie Ethernet und Fibre Channel over Ethernet für die Integration in Netzwerkhardware, die SFP+-10GBASE-SR-Optiken akzeptiert.

Vorteile

Das Aluminiumgehäuse des Moduls bietet mechanische Stabilität und unterstützt die Wärmeableitung, während es ein kompaktes SFP+-Profil beibehält. Die Kompatibilität mit der weit verbreiteten 10GBASE-SR-Spezifikation und dem LC-Duplex-Abschluss macht den Transceiver geeignet für den Plug-and-Play-Austausch in Systemen, die die Originalen 10G-SR-Optiken unterstützen. Der nach MSA-Standards gefertigte Transceiver unterstützt Digital Diagnostics Monitoring (DDM/DOM), sofern die Host-Hardware dies unterstützt, und ermöglicht die Fernüberwachung von Parametern wie optischer Leistung und Temperatur.

Geeignet für

• 10-Gbit/s-Ethernet-Kurzstrecken über Multimode-Faser (bis zu 300 m)
• Rechenzentrums-Uplinks und Switch-zu-Switch-Verbindungen
• Speichernetzwerke und Fibre-Channel-over-Ethernet-Anwendungen
• Server- und Netzwerkgeräte, die SFP+-10GBASE-SR-Module akzeptieren

Technische Spezifikationen

• Formfaktor: SFP+
• Wellenlänge: 850 nm (Senden und Empfangen)
• Maximale Reichweite: bis zu 300 Meter über Multimode-Faser
• Steckverbindertyp: LC-Duplex
• Gehäusematerial: Aluminium
• Gewicht: ca. 0,02 kg
• Unterstützte Datenrate: 10 Gbit/s (10GBASE-SR)
• Digitale Diagnose: DDM/DOM-Unterstützung (sofern Host-Hardware dies unterstützt)

Verwendung

Setzen Sie den BlueOptics HN12K-BO SFP+-Transceiver in einen freien SFP+-Steckplatz eines kompatiblen Switches, Routers, Speichersystems oder einer Netzwerkschnittstelle ein. Stellen Sie sicher, dass das Host-Gerät 10GBASE-SR-Optiken und bei Bedarf DDM/DOM unterstützt. Verbinden Sie die LC-Duplex-Multimode-Glasfaser-Patchkabel zwischen dem Transceiver und dem entfernten SFP+-Modul oder Patchpanel. Beachten Sie die korrekte Faserpolarität und vermeiden Sie übermäßiges Biegen der Faser. Überprüfen Sie nach dem Einsetzen den Verbindungsstatus und die ausgehandelte Geschwindigkeit in der Verwaltungsschnittstelle des Host-Geräts.

Empfehlungen

Für optimale Leistung verwenden Sie Multimode-Glasfaserverkabelung und LC-Duplex-Patchkabel, die für 850 nm und die erforderliche Entfernung ausgelegt sind. Überprüfen Sie die Kompatibilität mit Ihrer spezifischen Hardware-Plattform und aktivieren Sie die DDM/DOM-Überwachung in Geräten, die dies unterstützen, um den Zustand des Transceivers zu verfolgen. Behandeln Sie den Transceiver mit Sorgfalt, lassen Sie die Staubschutzkappen aufgesteckt, wenn er nicht angeschlossen ist, und befolgen Sie die ESD-Vorsichtsmaßnahmen während der Installation.
