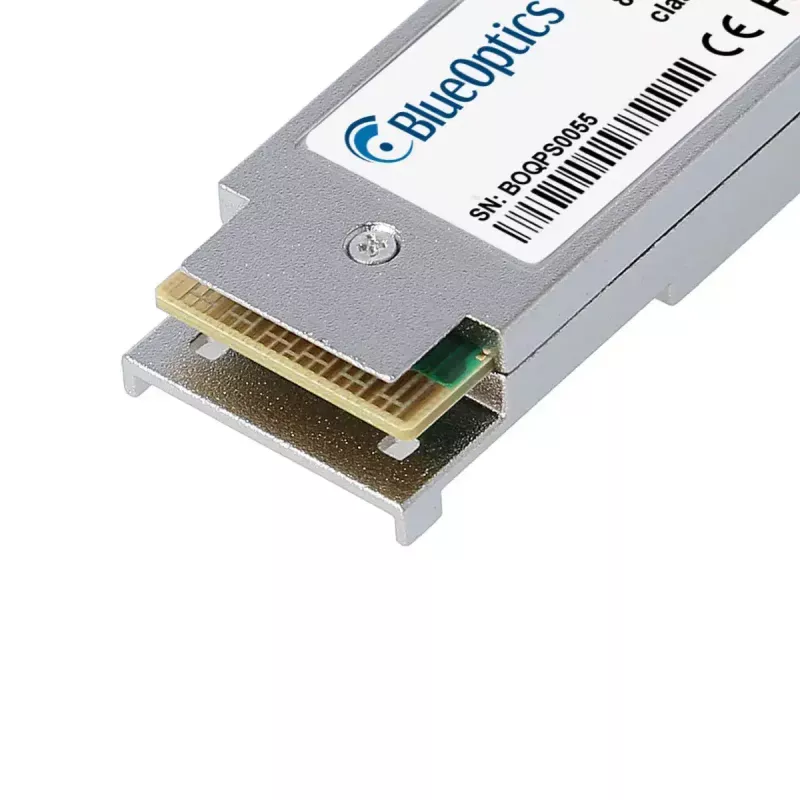

Glasfaser-Transceiver-Modul BlueOptics F5-UPG-QSFP+PSM4-BO 40000 Mbit/s OSFP

Das BlueOptics F5-UPG-QSFP+PSM4-BO ist ein Glasfaser-Transceiver-Modul, das für 40-Gbit/s-Netzwerke entwickelt wurde. Es verwendet eine OSFP-Schnittstelle in einem QSFP-Formfaktor und unterstützt MPO/MTP-Mehrfaser-Verbindungen. Das Modul sendet und empfängt optische Signale bei 1310 nm, entspricht den CE-, RoHS- und FCC-Standards und ist für eine lange Betriebsdauer mit einer angegebenen mittleren ausfallfreien Zeit von 3.000.000 Stunden ausgelegt. Es ist mit gängigen Netzwerkplattformen kompatibel, die QSFP-/OSFP-Transceiver akzeptieren, und für den Einsatz in optischen Hochgeschwindigkeitsverbindungen mit Multimode-Faser vorgesehen.

Vorteile

Der Transceiver bietet einen hohen Datendurchsatz von bis zu 40.000 Mbit/s und eine MPO/MTP-Verbindung für Mehrfaser-Links, was aggregierte Hochbandbreitenverbindungen ermöglicht. Er ist nach den mechanischen und optischen MSA-Standards für QSFP-Module gebaut und verwendet Komponenten von etablierten Lieferanten, um eine stabile optische Leistung und eine lange Lebensdauer zu gewährleisten. Die integrierte digitale Diagnose (DDM/DOM) ermöglicht die Echtzeitüberwachung von Versorgungsspannung, Laserstrom, Sende-/Empfangsleistung und Temperatur zur Unterstützung von Fernfehlerbehebung und Wartung.

Geeignet für

• Hochgeschwindigkeits-Uplinks zwischen Switches und Routern
• Rechenzentrumsverbindungen und Server-Farm-Konnektivität
• Storage Area Networks (SAN) und Aggregationsverbindungen
• Telekommunikations- und Carrier-Class-optische Verbindungen
• Umgebungen, die DOM/DDM-Überwachung und verwaltete Fehlerbehebung erfordern

Technische Daten

• Schnittstellentyp: OSFP-Formfaktor, kompatibel mit QSFP-mechanischem Standard
• Maximale Datenübertragungsrate: 40.000 Mbit/s (40 Gbit/s)
• Optische Wellenlänge: 1310 nm für Senden und Empfangen
• Verbindungstyp: MPO/MTP-Mehrfaserstecker
• Betriebsmedium: Multimode-Faserstrecken
• Farbe / GehäVerwendung: Silberfarbenes kompaktes Transceiver-Gehäuse
• Gewicht: ca. 0,04 kg
• Diagnose: Digitale Diagnoseüberwachung (DDM/DOM) gemäß SFF-8472
• Normenkonformität: CE, RoHS, FCC
• Zuverlässigkeit: MTBF ca. 3.000.000 Stunden

Anwendung

Setzen Sie den Transceiver gemäß den Anweisungen des Hardware-Anbieters in einen kompatiblen OSFP-/QSFP-Steckplatz des Zielgeräts ein und stellen Sie sicher, dass die Host-Plattform das Modul und ggf. die DDM/DOM-Funktionalität unterstützt. Schließen Sie ein MPO/MTP-Glasfaser-Patchkabel an das Modul an und verlegen Sie das Kabel zum empfangenden Transceiver oder Patchpanel. Überprüfen Sie den Link-Status und überwachen Sie die Diagnoseparameter über die Host-Management-Schnittstelle. Beachten Sie die üblichen Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD) beim Umgang mit dem Modul und vermeiden Sie die Berührung der optischen Schnittstellen; lassen Sie die Staubschutzkappen bis zum endgültigen Anschließen aufgesteckt.

Empfehlungen

Für eine optimale Leistung passen Sie den Transceiver an MPO/MTP-Patchkabel und Patchpanels an, die für 40-Gbit/s-Multimode-Verbindungen ausgelegt sind, und stellen Sie sicher, dass beide Enden der Verbindung kompatible Optiken und Transceivertypen verwenden. Stellen Sie sicher, dass die Firmware und die Treiber des Host-Geräts Drittanbieter-Transceiver unterstützen, und aktivieren Sie DDM/DOM, wenn Ferndiagnosen erforderlich sind. Halten Sie die optischen Steckverbinder sauber und befolgen Sie die Richtlinien Ihrer Organisation für Verkabelung und Biegeradien, um die Signalintegrität zu erhalten.
