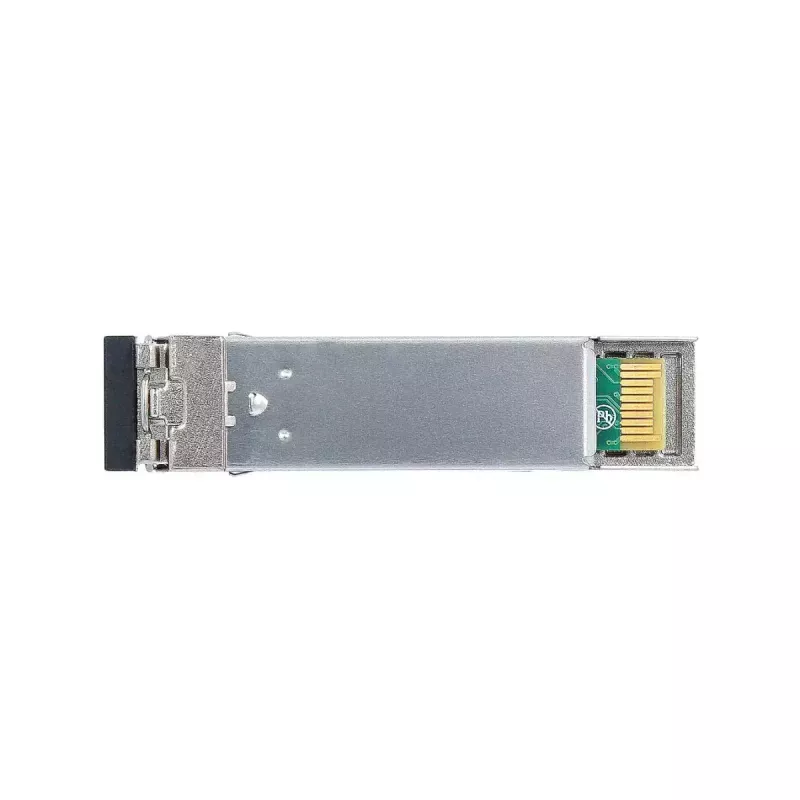

Glasfaser-Transceiver-Modul BlueOptics ET4201-LX-BO SFP LC Aluminium

Das BlueOptics ET4201-LX-BO SFP LC Aluminium ist ein Singlemode-Glasfaser-Transceiver-Modul, das für 1000BASE-LX-Verbindungen entwickelt wurde. Untergebracht in einer Aluminium-SFP-Kassette und mit einem Gewicht von etwa 20 g bietet dieses Modul Duplex-LC-Konnektivität mit Sender- und Empfängerwellenlängen von 1310 nm und entspricht den MSA-Formfaktor-Standards für breite Hardware-Kompatibilität. Es unterstützt Gigabit Ethernet und verwandte optische Protokolle über Singlemode-Faser für Verbindungsentfernungen von bis zu 10 km, wenn geeignete Fasern und Patchkabel verwendet werden.

Vorteile

Der Transceiver bietet einen kompakten SFP-Formfaktor, der in standardmäßige Switch-, Router- und Speichersystem-Ports passt. Das Modul ist mit einem Aluminiumgehäuse für mechanische Stabilität und Wärmeableitung ausgestattet, wird nach MSA-Spezifikationen gefertigt und auf Kompatibilität mit gängigen Hardware-Plattformen getestet. Die Unterstützung von Digital Diagnostics Monitoring (DDM/DOM) ermöglicht Echtzeitmessungen von Versorgungsspannung, Laser-Vorstrom, gesendeter und empfangener optischer Leistung sowie Temperatur, um Wartung und Fehlerbehebung zu erleichtern.

Geeignet für

Technische Daten

Verwendung

Installieren Sie das BlueOptics ET4201-LX-BO, indem Sie das SFP-Modul in einen kompatiblen SFP-Steckplatz an einem Switch, Router oder optischen Transceiver-Käfig einsetzen, bis es sicher einrastet. Verbinden Sie ein LC-Duplex-Singlemode-Patchkabel mit dem Modul und dem entsprechenden Faseranschluss am entfernten Gerät, wobei Sie auf die richtige TX-zu-RX-Polarität achten. Stellen Sie sicher, dass das Host-Gerät 1000BASE-LX unterstützt, und wenn Sie DDM/DOM-Funktionen nutzen möchten, bestätigen Sie, dass die Chassis-Firmware oder das Betriebssystem die Diagnosewerte bereitstellt. Überprüfen Sie nach dem Einsetzen und Verkabeln die Verbindungsaushandlung und überwachen Sie die optische Leistung und die Diagnoseparameter, um einen stabilen Betrieb sicherzustellen.

Empfehlungen

Um eine optimale Leistung zu erzielen, verwenden Sie hochwertige Singlemode-Fasern und LC-Patchkabel, achten Sie auf die richtige TX/RX-Polarität und halten Sie die optischen Stecker sauber. Stellen Sie sicher, dass die angeschlossene Hardware 1000BASE-LX und, falls erforderlich, DDM/DOM für die Diagnose unterstützt. Vermeiden Sie für langfristige Zuverlässigkeit mechanische Belastungen des Moduls und der Kabel und betreiben Sie das Gerät innerhalb des angegebenen Temperaturbereichs.
