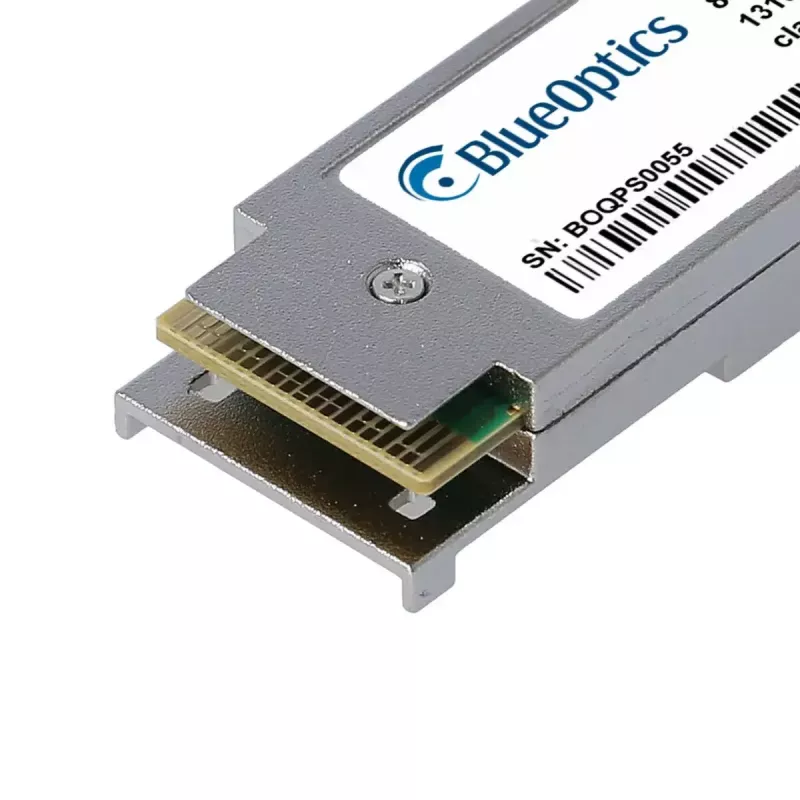

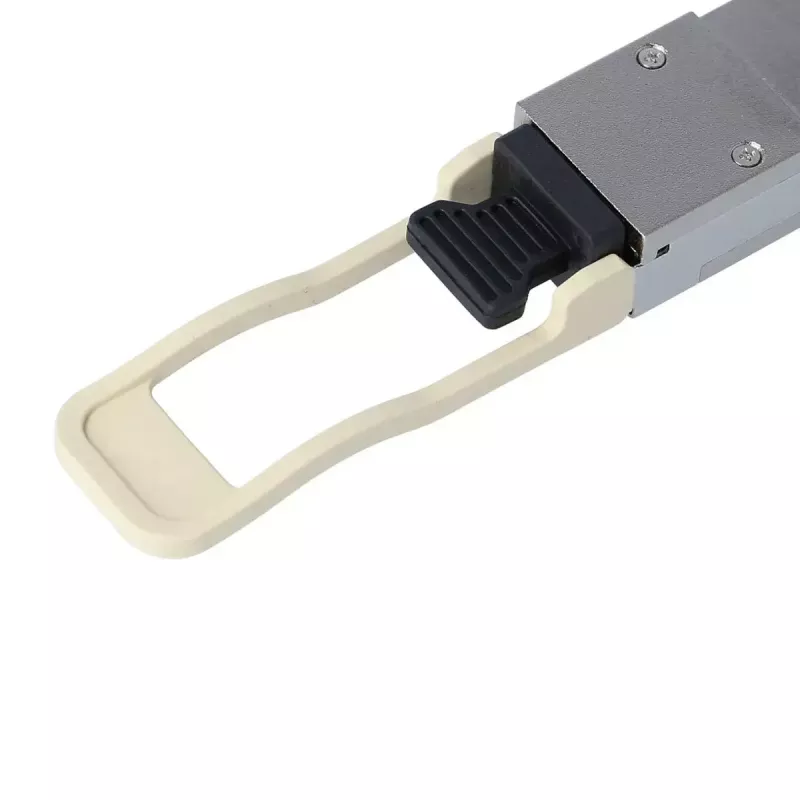

Glasfaser-Transceiver-Modul BlueOptics BO07W859S1D-BO QSFP56 200000 Mbit/s

Das BlueOptics BO07W859S1D-BO QSFP56 Glasfaser-Transceiver-Modul unterstützt die optische Hochgeschwindigkeits-Datenübertragung mit bis zu 200000 Mbit/s (200G) über Multimode-Faser. Untergebracht in einem zuverlässigen Metallgehäuse und mit einem Gewicht von 0,04 kg, ist das Modul für die Installation in QSFP56-kompatiblen Ports konzipiert und verwendet einen MPO/MTP-Steckverbinder gemäß MSA-Spezifikationen. Der Transceiver implementiert 200GBASE-SR4-Signalisierung mit 850-nm-Sende- und Empfangskomponenten und umfasst digitale Diagnoseüberwachung (DDM/DOM), um Versorgungsspannung, Laser-Vorstrom, optische Sende- und Empfangsleistung sowie Temperatur in Echtzeit zu melden.

Vorteile

Das Modul bietet einen kompakten, MSA-konformen QSFP56-Formfaktor für 200G-Anwendungen und ist abwärtskompatibel mit Geräten, die dieselbe 200GBASE-SR4-QSFP56-Schnittstelle unterstützen. Sein Metallgehäuse trägt zur mechanischen Haltbarkeit und thermischen Stabilität bei, während das geringe Gewicht Handhabung und Installation vereinfacht. Integrierte digitale Diagnosen vereinfachen Wartung und Fernüberwachung optischer Verbindungen. Design und Komponentenauswahl legen Wert auf Betriebsdauer und Zuverlässigkeit und gewährleisten hohe Verfügbarkeit in Rechenzentren und Unternehmensumgebungen.

Geeignet für

• 200G-Ethernet-Verbindungen in Switches und Router-Uplinks im Rechenzentrum
• Hochkapazitive Server- und Speicherverbindungen über Multimode-Faser
• Optische Aggregation für kurze Distanzen und Spine-Leaf-Topologien (bis zu ~100 m)
• Fibre-Channel-over-Ethernet- oder SDH/SONET-Anwendungen, die 200G erfordern

Technische Daten

• Schnittstellentyp: QSFP56 (MSA-konform)
• Maximale Datenübertragungsrate: 200000 Mbit/s (200G)
• Optischer Standard: 200GBASE-SR4 mit MPO/MTP-Steckverbinder
• Wellenlänge: 850 nm Sender und Empfänger
• Kompatibler Fasertyp: Multimode-Faser (MMF)
• Digitale Diagnose: DDM/DOM (Echtzeitüberwachung von Spannung, Vorstrom, optischer Leistung, Temperatur)
• GehäVerwendung: Metallgehäuse für mechanische Robustheit und Wärmeableitung
• Gewicht: 0,04 kg

Verwendung

Installieren Sie den BlueOptics BO07W859S1D-BO in einen QSFP56-kompatiblen Port und befolgen Sie die Hot-Swap- und Einbauverfahren des Host-Geräteherstellers. Verbinden Sie ein mit MPO/MTP terminiertes Multimode-Faser-Patchkabel mit dem Transceiver und dem entsprechenden Patch-Panel oder entfernten Transceiver, wobei Sie auf korrekte Ausrichtung und saubere Faserendflächen achten. Überprüfen Sie die Verbindungsaushandlung und überwachen Sie den Transceiver über die Host-Schnittstelle, um DDM/DOM-Parameter auszulesen. Stellen Sie sicher, dass der Transceiver innerhalb des vom Host-Gerät angegebenen zulässigen Umgebungstemperaturbereichs und der spezifizierten Leistungsaufnahme verwendet wird.

Empfehlungen

Für optimale Leistung verwenden Sie hochwertige Multimode-Faser und MPO/MTP-Patchkabel, überprüfen und reinigen Sie Steckverbinder vor dem Verbinden regelmäßig und bestätigen Sie, dass Host-Hardware und Firmware 200GBASE-SR4-QSFP56-Module und DDM/DOM-Funktionen unterstützen. Begrenzen Sie die Verbindungslängen auf die für SR4 bei 850 nm empfohlene Multimode-Faserdistanz (typischerweise bis zu ~100 m, abhängig von der Faserkategorie) und befolgen Sie die Richtlinien des Anbieters für ESD-Schutz bei Handhabung und Installation.
