Glasfaser-Transceiver-Modul BlueOptics BN-CKM-S-LX-BO SFP LC-Stecker

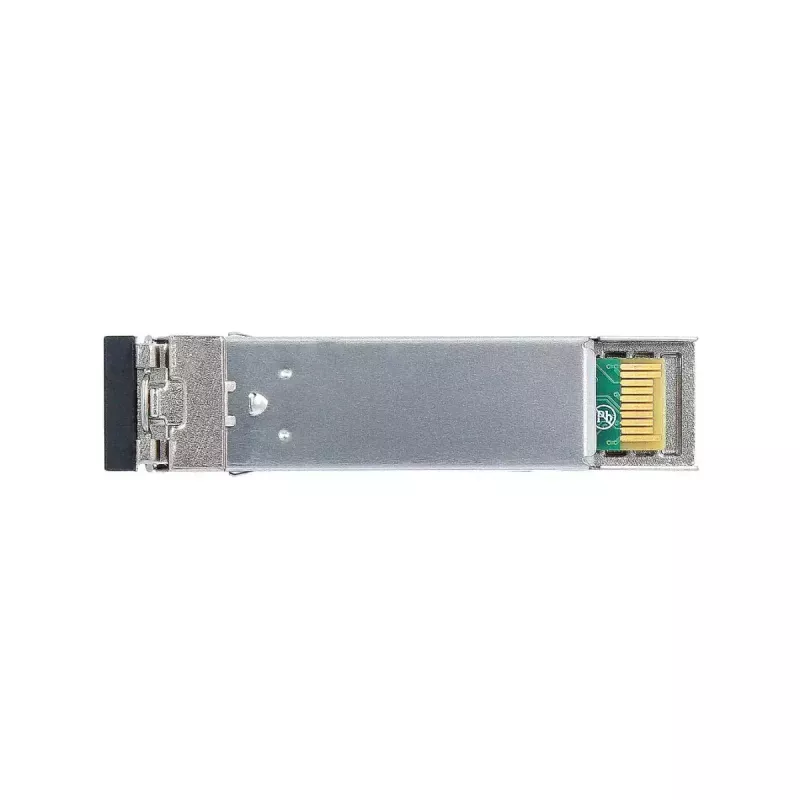

Das BlueOptics BN-CKM-S-LX-BO ist ein Single-Mode-Glasfaser-SFP-Transceiver-Modul, das für 1000BASE-LX-Anwendungen konzipiert wurde. Es verwendet einen LC-Duplex-Stecker und sendet und empfängt bei 1310 nm, was Gigabit-Ethernet und andere Hochgeschwindigkeitsprotokolle über Single-Mode-Faser ermöglicht. Das Modul besteht aus einem Aluminiumgehäuse, wiegt etwa 20 g, entspricht den MSA-SFP-Formfaktorstandards und ist für den Einsatz in Netzwerkgeräten vorgesehen, die Standard-SFP-Transceiver unterstützen.

Vorteile

Das Modul bietet standardisierte Kompatibilität mit SFP-Käfigen und Schnittstellen, unterstützt Datenraten von bis zu 1,25 Gbit/s und Verbindungsdistanzen, die für Single-Mode-Langstreckenverbindungen geeignet sind. Sein Aluminiumgehäuse bietet eine langlebige, leichte Lösung für dichte Installationen. Der Transceiver unterstützt digitale Diagnose (DDM/DOM), sofern die Host-Hardware diese Funktion bereitstellt, und ermöglicht so die Echtzeitüberwachung von Versorgungsspannung, Laser-Bias-Strom, Sendeleistung, Empfangsleistung und Temperatur für einfachere Wartung und Fehlerbehebung.

Geeignet für

Technische Daten

Verwendung

Setzen Sie den SFP-Transceiver in einen kompatiblen SFP-Port eines Switches, Routers oder anderen Netzwerkgeräts ein, während das Gerät gemäß den Anweisungen des Herstellers mit Strom versorgt wird. Schließen Sie das LC-Duplex-Patchkabel am LC-Stecker des Moduls an und stellen Sie die richtige Polarität sowie eine saubere Faserendfläche sicher. Überprüfen Sie den Verbindungsstatus und lesen Sie, sofern vom Host unterstützt, die digitalen Diagnoseparameter aus, um die korrekten optischen Pegel und den Modulzustand zu bestätigen. Befolgen Sie die Verfahren des Netzwerkgeräteherstellers für Hot-Plugging und Firmware-Kompatibilität, um einen zuverlässigen Betrieb zu gewährleisten.

Empfehlungen

Verwenden Sie Single-Mode-LC-Patchkabel und, falls zutreffend, ein geeignetes Fasermanagement wie Patchpanels oder Adapter, um eine optimale Signalqualität zu erhalten. Reinigen Sie die Steckerendflächen vor der Installation und vermeiden Sie enge Biegungen der Fasern. Stellen Sie sicher, dass die Zielhardware SFP-1000BASE-LX-Module und DDM/DOM unterstützt, wenn eine Diagnoseüberwachung erforderlich ist. Für langfristige Zuverlässigkeit installieren Sie das Modul in Geräten mit ausreichender Belüftung und beachten Sie die Herstellergrenzwerte für Temperatur und Leistung.
