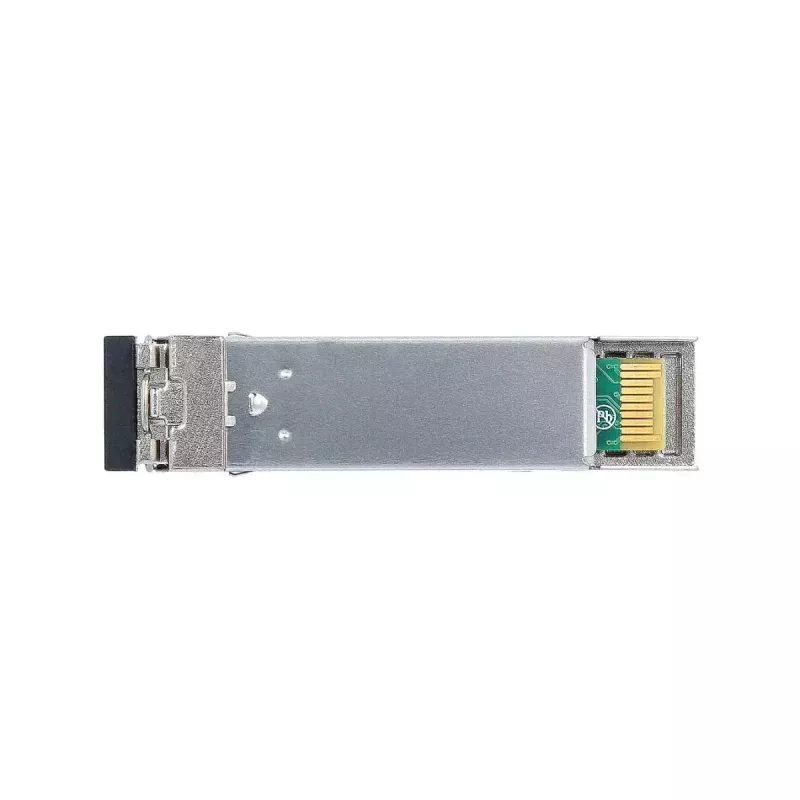

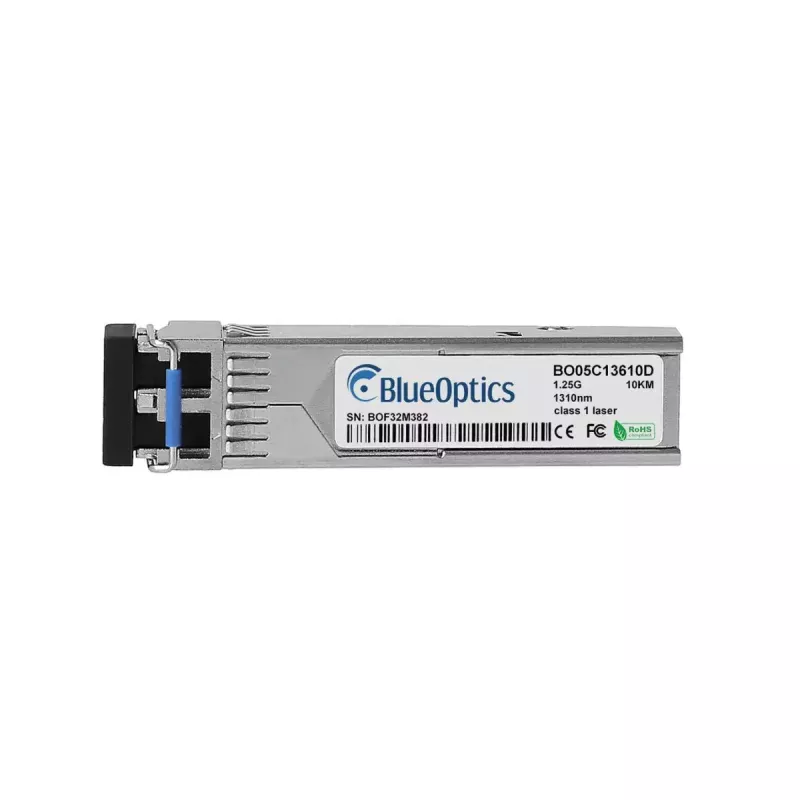

Glasfaser-Transceiver-Modul BlueOptics ADB0047-BO 1250 Mbit/s LC

Das BlueOptics ADB0047-BO ist ein Singlemode-Glasfaser-SFP-Transceiver-Modul, das für die Datenübertragung mit 1250 Mbit/s (1,25 Gbit/s) ausgelegt ist. Es verwendet eine LC-Duplex-Schnittstelle, arbeitet mit 1310 nm Sender- und Empfängerwellenlängen für Langstreckenverbindungen und ist für den Einsatz in kompatiblen Netzwerkgeräten vorgesehen, die 1000BASE-LX SFP-Module unterstützen. Das Modul ist CE-, RoHS- und FCC-konform und verfügt über ein kompaktes, leichtes silbernes Gehäuse, das für Standard-SFP-Steckplätze geeignet ist.

Vorteile

Das BlueOptics ADB0047-BO bietet stabile, Gigabit-fähige optische Konnektivität mit einem LC-Duplex-Stecker und Singlemode-Faserkompatibilität. Sein kompakter SFP-Formfaktor ermöglicht eine einfache Hot-Swap-Installation in Switches, Routern und Speichersystemen. Das nach MSA-Standards gefertigte Modul unterstützt digitales Diagnosemonitoring, wenn die Host-Hardware DOM-Unterstützung bietet, und ermöglicht so die Fernüberwachung von Parametern wie optischer Leistung und Temperatur. Geringes Gewicht und standardisierte mechanische Abmessungen machen es zu einer unauffälligen und interoperablen Option für die Erweiterung von Glasfaserstrecken.

Geeignet für

• Langstrecken-Singlemode-Glasfaserverbindungen bis zu typischen 10 km in LAN- und MAN-Umgebungen
• Gigabit-Ethernet (1000BASE-LX)-Verbindungen zwischen Switches und Routern
• Verbindungen für Speichersysteme und Netzwerk-Appliances, die SFP-Module akzeptieren
• Ersatz- oder Reserve-SFP-Transceiver in kompatiblen Hardware-Plattformen

Wichtige Spezifikationen

• Schnittstelle: LC Duplex
• Maximale Datenübertragungsrate: 1250 Mbit/s (1,25 Gbit/s)
• Optische Wellenlänge: 1310 nm Sender und Empfänger (Singlemode)
• Formfaktor: SFP (Small Form-Factor Pluggable)
• Konformität: CE, RoHS, FCC
• Gewicht: ca. 0,02 kg
• Gehäusefarbe: silber

Verwendung

Setzen Sie das BlueOptics ADB0047-BO SFP-Modul in einen kompatiblen SFP-Steckplatz des Hostgeräts ein, während das Hostgerät gemäß den Anweisungen des Geräteherstellers oder dem unterstützten Hot-Swap-Verfahren mit Strom versorgt wird. Schließen Sie LC-Duplex-Singlemode-Patchkabel an das Modul und den entsprechenden entfernten Transceiver an und beachten Sie dabei die korrekte Sende-/Empfangsausrichtung. Überprüfen Sie den Verbindungsstatus am Hostgerät und aktivieren Sie alle erforderlichen Schnittstelleneinstellungen wie Geschwindigkeit, Duplex und Protokoll. Wenn der Host digitale Diagnose (DOM/DDM) unterstützt, aktivieren und überwachen Sie die Diagnoseparameter über die Managementschnittstelle, um optische Leistung und Modultemperatur zu prüfen.

Empfehlungen

Verwenden Sie hochwertige Singlemode-LC-Patchkabel und gegebenenfalls Patchpanels, um optimale Reichweite und Signalqualität zu erzielen. Stellen Sie sicher, dass die Host-Hardware 1000BASE-LX SFP-Module und DOM unterstützt, wenn Diagnosemonitoring erforderlich ist. Befolgen Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit dem Modul und lassen Sie die optischen Stecker bei Nichtgebrauch mit Schutzkappen versehen, um Verschmutzung zu vermeiden und die Leistung zu erhalten.
