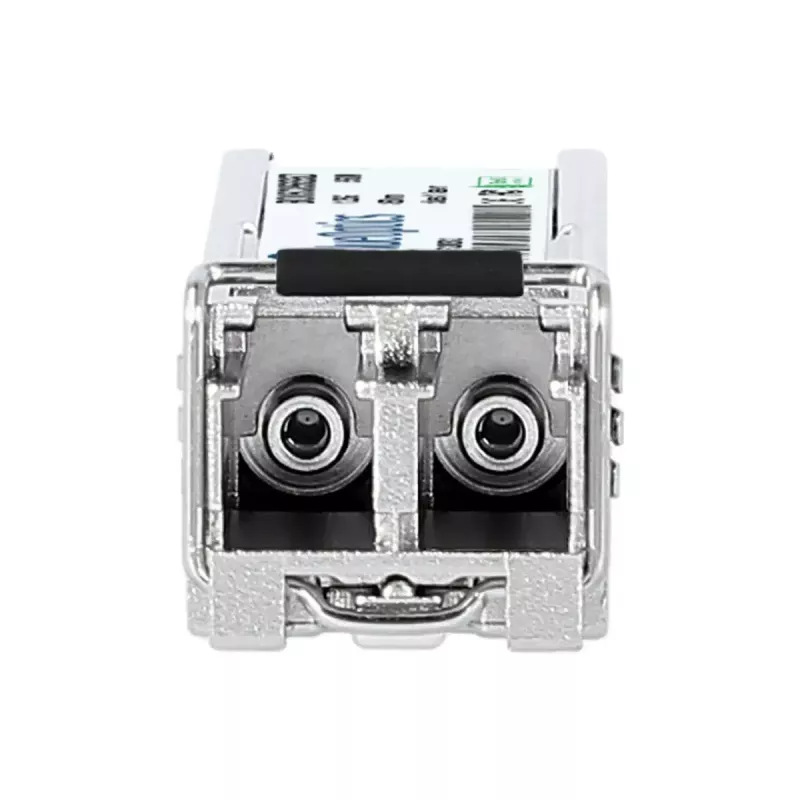

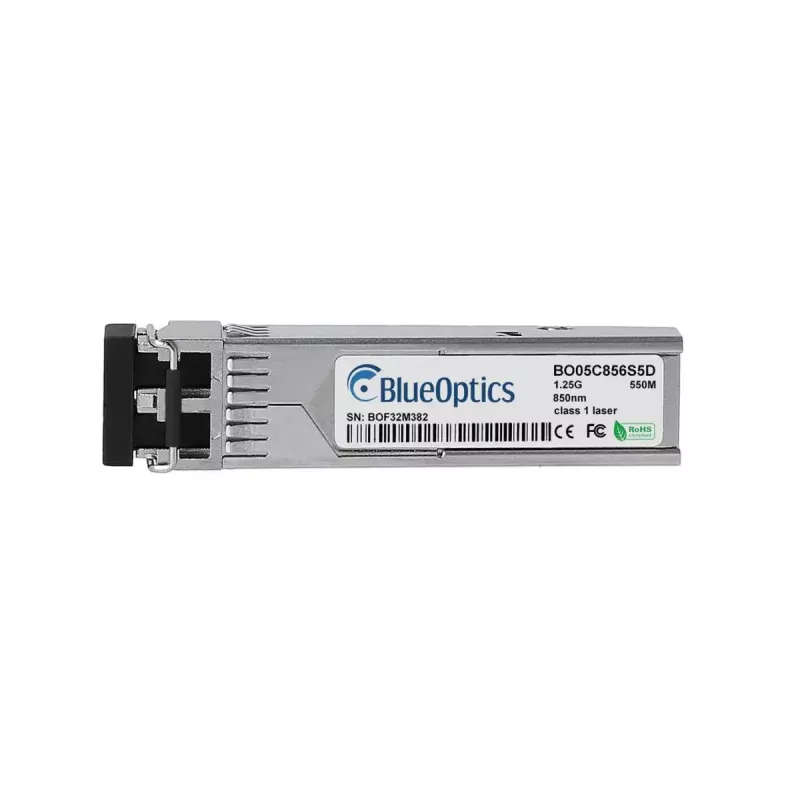

Glasfaser-Transceiver-Modul BlueOptics 90-QS00SF1101-BO SFP 550 m

Das BlueOptics 90-QS00SF1101-BO ist ein Single-Port-SFP-Glasfaser-Transceiver-Modul, das für Kurzstrecken-Multimode-Faserverbindungen entwickelt wurde. Es unterstützt die Übertragung der Klasse 1000Base-SX mit einem 850-nm-Sender und -Empfänger, einem LC-Duplex-Stecker und einer spezifizierten Reichweite von bis zu 550 m. Untergebracht in einem Aluminiumgehäuse und mit einem Gewicht von ca. 20 g, erfüllt das Modul die MSA-Formfaktor-Anforderungen für den Einsatz in kompatiblen Switches, Routern und Speichergeräten, die SFP-1000Base-SX-Optiken akzeptieren.

Vorteile

Das Modul bietet gigabitfähige optische Konnektivität über Multimode-Fasern mit einer LC-Duplex-Schnittstelle und einem kompakten SFP-Formfaktor, der für Hot-Plug-fähige Installationen geeignet ist. Das Aluminiumgehäuse sorgt für mechanische Robustheit, während das leichte Design die Handhabung und Installation vereinfacht. Die Einhaltung der MSA-Schnittstellenstandards gewährleistet die Kompatibilität mit Hardware-Plattformen, die 1000Base-SX-SFP-Optiken unterstützen. Integrierte Sender und Empfänger, die bei 850 nm arbeiten, sollen eine stabile optische Verbindungsleistung für bis zu 550 Meter liefern.

Geeignet für

• Kurzstrecken-Multimode-Faser-Uplinks zwischen Switches und Routern (bis zu 550 m)
• Server-zu-Switch- oder Switch-zu-Switch-Verbindungen in Rechenzentren und Verteilerschränken
• Storage-Area-Network-Verbindungen und Fibre-Channel-over-Ethernet-Anwendungen bis zu 1,25 Gbit/s
• Ersatz oder Erweiterung von SFP-Ports in Netzwerkgeräten, die 1000Base-SX unterstützen

Technische Daten

• Formfaktor: SFP (hot-plug-fähig)
• Datenrate: bis zu 1,25 Gbit/s (1000Base-SX)
• Wellenlänge: 850 nm (Senden und Empfangen)
• Fasertyp: Multimode-Faser
• Stecker: LC Duplex
• Maximale Reichweite: bis zu 550 Meter
• Gehäusematerial: Aluminium
• Gewicht: ca. 0,02 kg

Gebrauchsanweisung

Installieren Sie den Transceiver in einen SFP-Port eines kompatiblen Netzwerkgeräts, während das Gerät gemäß den Anweisungen des Geräteherstellers eingeschaltet ist. Schließen Sie LC-Duplex-Multimode-Faser-Patchkabel an die Sende- und Empfangsports an und achten Sie auf die richtige Polarität und saubere Steckerendflächen. Stellen Sie sicher, dass das Host-Gerät 1000Base-SX-SFP-Module unterstützt, und aktivieren oder bestätigen Sie gegebenenfalls die Unterstützung für Digital Diagnostic Monitoring (DDM/DOM) im System-BIOS oder in der Verwaltungsschnittstelle, um optische Parameter zu überwachen. Überprüfen Sie nach der physischen Installation die Link-LEDs und den Gerätestatus, um eine aktive optische Verbindung und eine ordnungsgemäße Aushandlung bei Gigabit-Geschwindigkeit zu bestätigen.

Empfehlungen

Verwenden Sie für eine zuverlässige Leistung hochwertige Multimode-Faser-Patchkabel und halten Sie die LC-Stecker sauber; bestätigen Sie die Hardware-Kompatibilität mit 1000Base-SX-SFP-Modulen und aktivieren Sie die DDM/DOM-Überwachung, falls Ihre Plattform dies unterstützt, um optische Leistung, Temperatur und andere Diagnoseparameter zu verfolgen.
