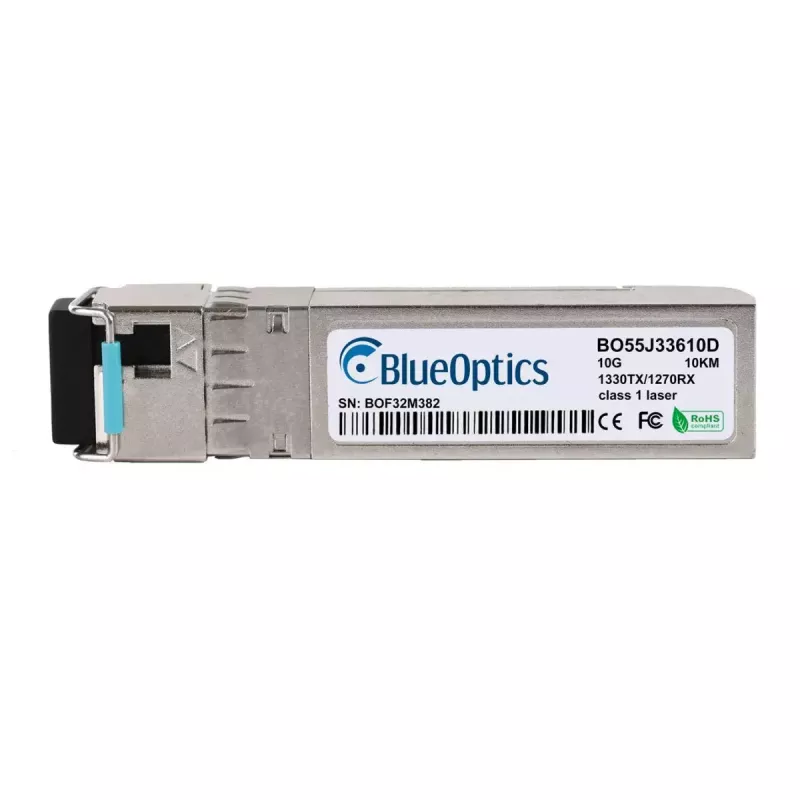

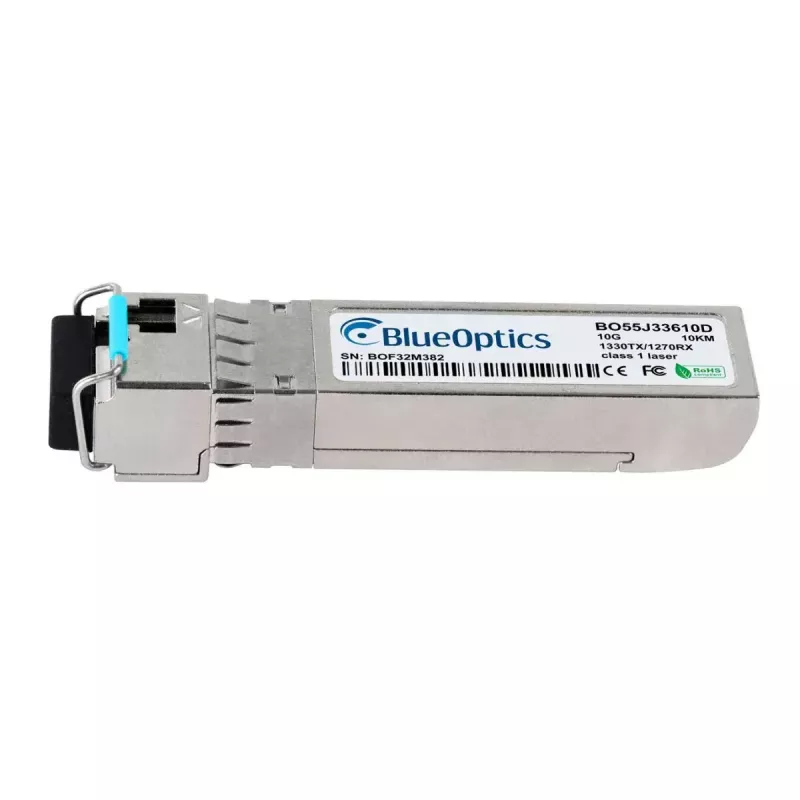

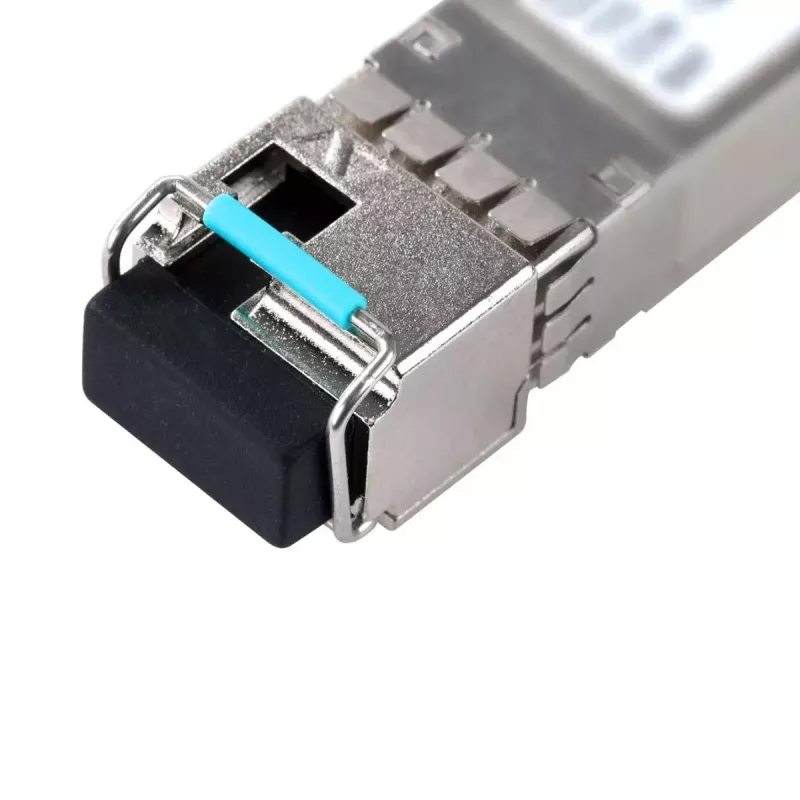

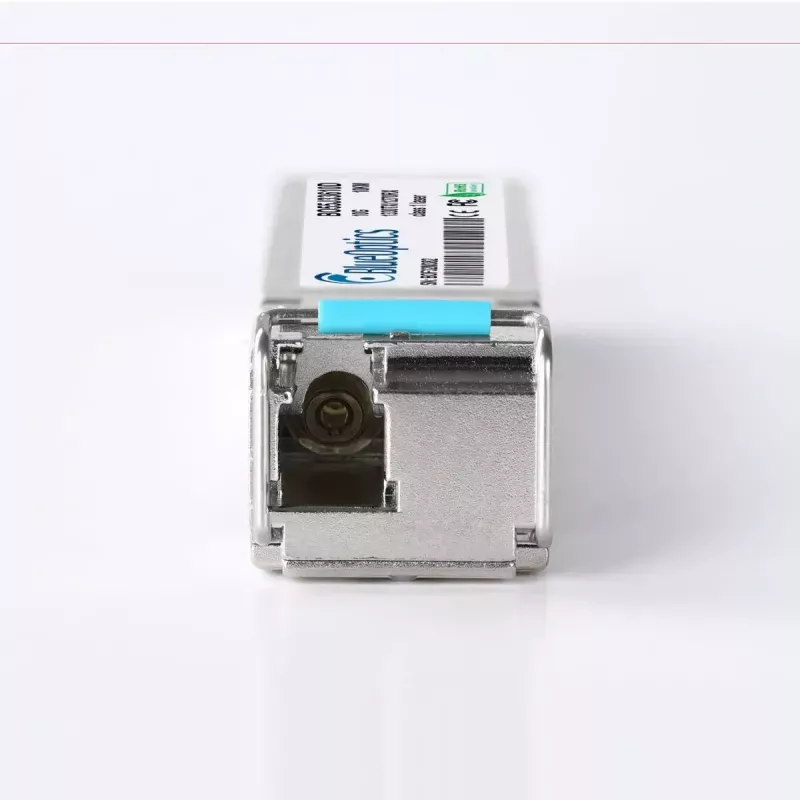

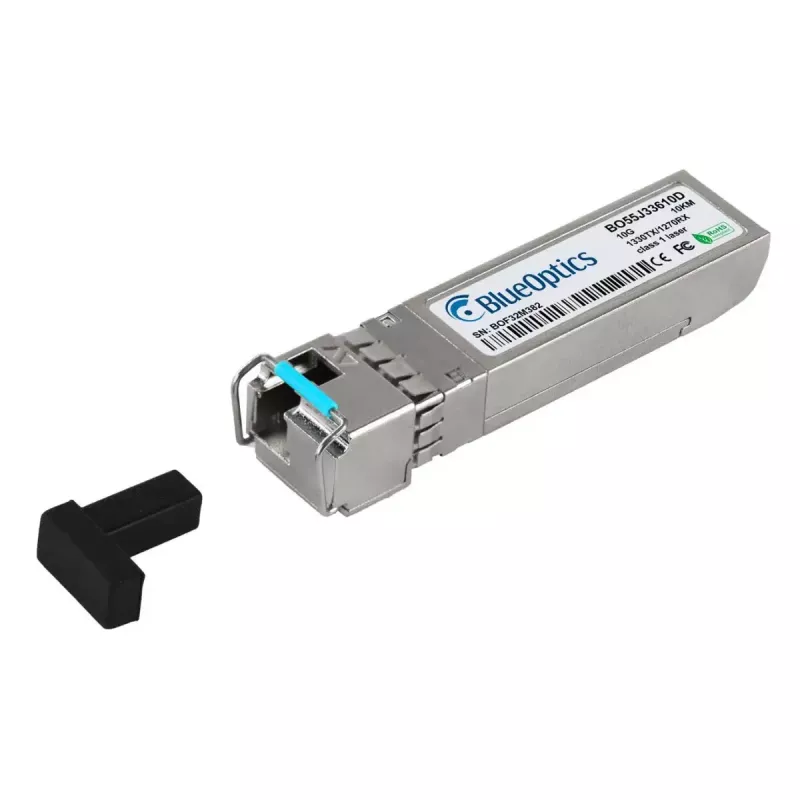

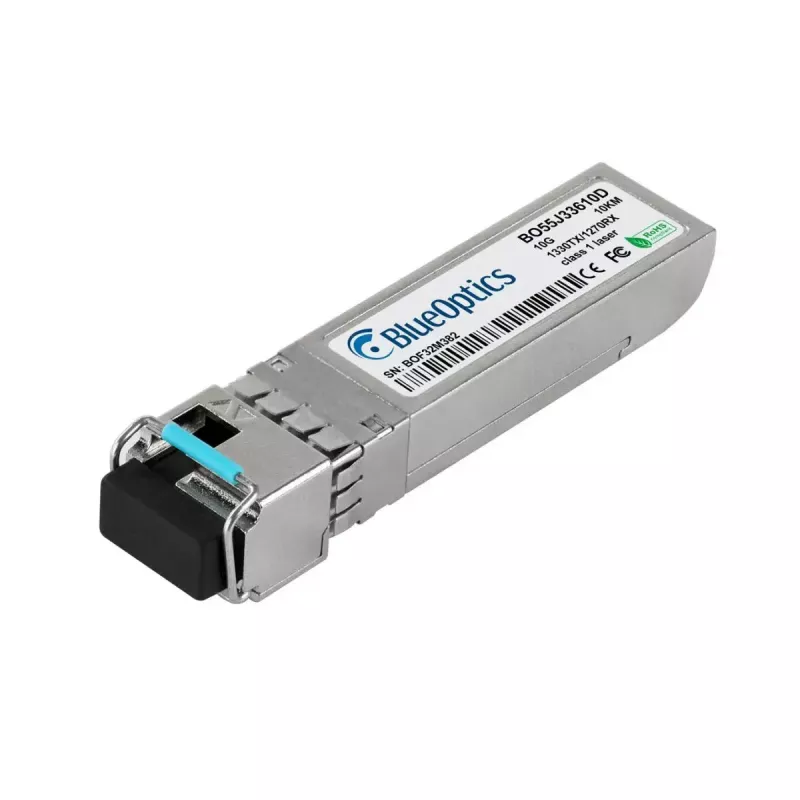

Glasfaser-Transceiver-Modul BlueOptics 740-096088-BO SFP+ 10000 m

Das Glasfaser-Transceiver-Modul BlueOptics 740-096088-BO SFP+ 10000 m ist ein für optische Verbindungen bis zu 10 Kilometer ausgelegter, singlemodefähiger 10GBASE-BX-D-kompatibler SFP+. Untergebracht in einem Aluminiumgehäuse und mit einem Gewicht von 20 Gramm, verwendet das Modul einen LC-Simplex-Stecker und nutzt getrennte Sende- (1270 nm) und Empfangswellenlängen (1330 nm) für die bidirektionale Übertragung auf einer einzelnen Faser. Das Modul entspricht den MSA-Formfaktor- und optischen Schnittstellenstandards und unterstützt gängige Hochgeschwindigkeitsprotokolle wie Ethernet und Fibre Channel over Ethernet.

Vorteile

Das Modul bietet eine kompakte, MSA-konforme SFP+-Lösung, die in Standard-Transceiver-Steckplätze passt und mit Geräten kompatibel ist, die die entsprechende Juniper 10GBASE-BX-D-Spezifikation unterstützen. Das leichte Aluminiumgehäuse sorgt für mechanische Robustheit und Wärmeableitung, während das Modul kompakt bleibt. Durch den Einsatz hochwertiger optischer Laser und IC-Komponenten unterstützt es digitale Diagnose (DDM/DOM) zur Echtzeitüberwachung von Versorgungsspannung, Bias-Strom, gesendeter und empfangener optischer Leistung sowie Temperatur, sofern die Host-Hardware diese Funktionalität bereitstellt.

Geeignet für

• 10-GBit/s-Singlemode-Glasfaserverbindungen bis zu 10 km
• Netzwerk-Switches und -Router, die MSA-konforme SFP+-10GBASE-BX-D-Module unterstützen
• Rechenzentrum-Uplinks und Inter-Rack-Verbindungen mit LC-Simplex-Steckern
• Fibre Channel over Ethernet und andere Hochgeschwindigkeits-Glasfaseranwendungen

Technische Daten

• Formfaktor: SFP+
• Optischer Typ: Singlemode-Faser (SMF)
• Wellenlängen: TX 1270 nm / RX 1330 nm
• Stecker: LC-Simplex
• Max. Übertragungsdistanz: bis zu 10 km
• Unterstützte Datenrate: 10 GBit/s
• Gehäusematerial: Aluminium
• Gewicht: 0,02 kg

Anwendung

Setzen Sie den BlueOptics SFP+-Transceiver unter Beachtung der Hot-Swap- und Handhabungsempfehlungen des Host-Geräteherstellers in einen kompatiblen SFP+-Steckplatz ein. Verbinden Sie ein LC-Simplex-Singlemode-Patchkabel, das zu den bidirektionalen Wellenlängen des Moduls passt (eine Faser für TX/RX nach dem BX-D-Schema), und stellen Sie korrekte Polarität und Steckverbindung sicher. Überprüfen Sie den Verbindungsstatus am Host-Gerät; falls verfügbar, aktivieren oder lesen Sie die DDM/DOM-Überwachung über die Geräte-Management-Schnittstelle, um optische Leistung, Temperatur und andere Diagnoseparameter zu beobachten.

Empfehlungen

Verwenden Sie für eine zuverlässige Leistung Singlemode-Patchkabel und kompatible LC-Stecker, die für 10 GBit/s ausgelegt sind, stellen Sie sicher, dass die Host-Hardware 10GBASE-BX-D-Module und DDM/DOM unterstützt, falls Diagnosefunktionen benötigt werden, und vermeiden Sie übermäßiges Biegen oder Verschmutzen der Glasfaserstecker. Beachten Sie beim Umgang mit dem Transceiver die Vorsichtsmaßnahmen zum Schutz vor elektrostatischen Entladungen.
