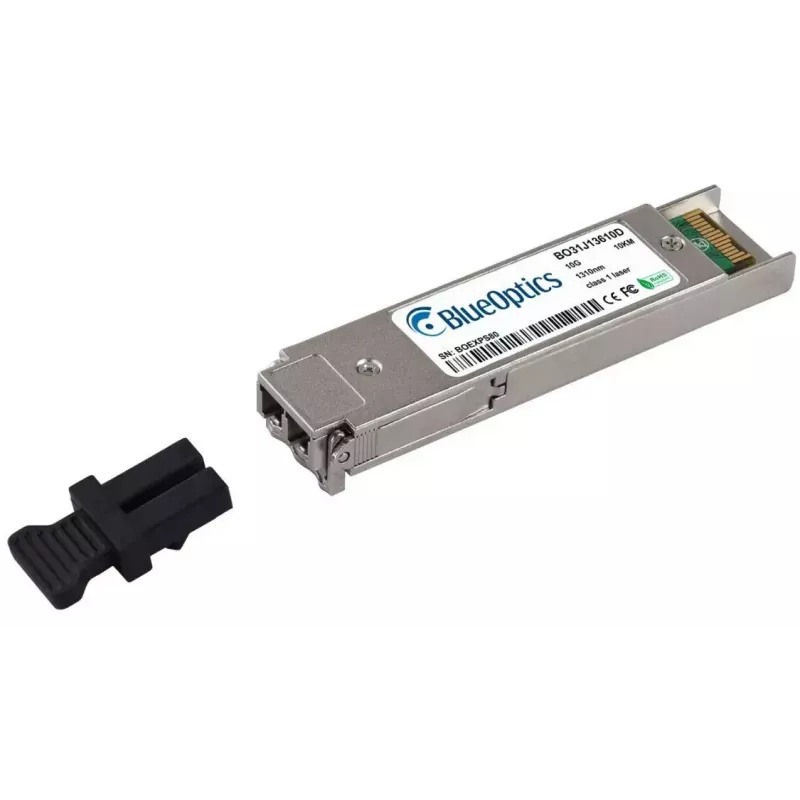

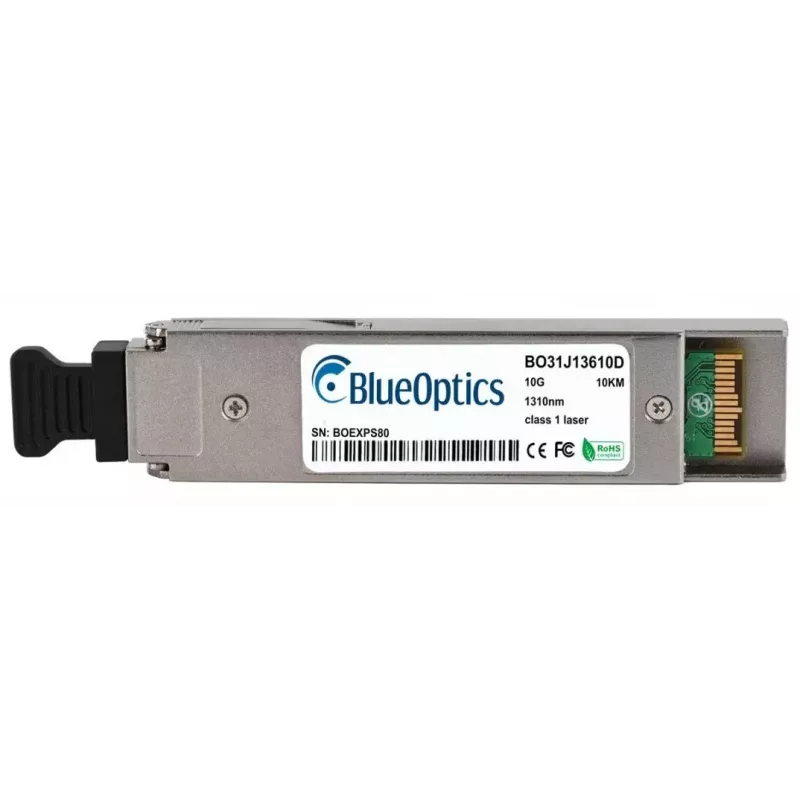

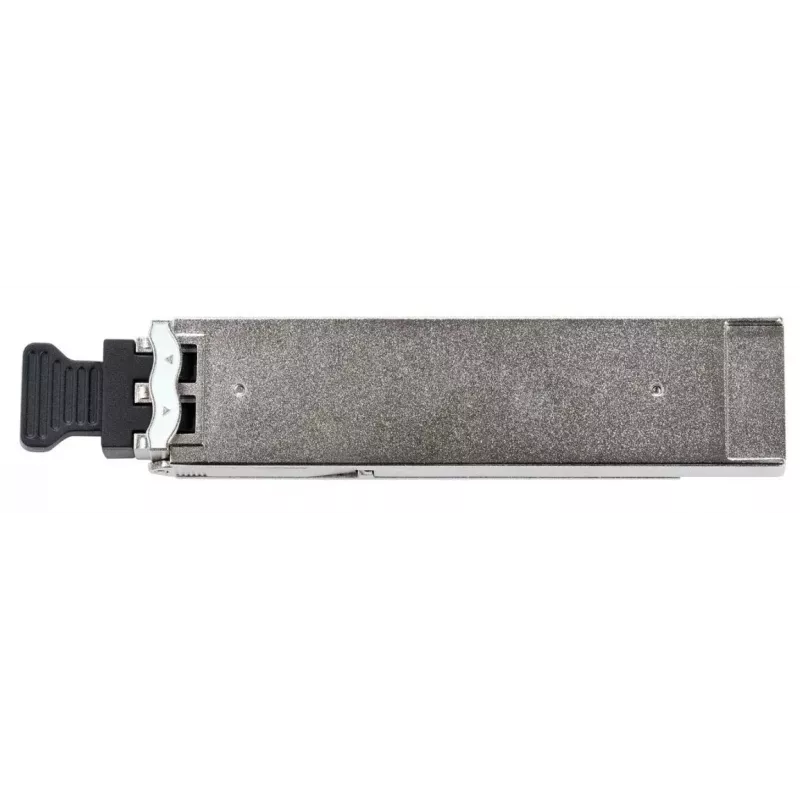

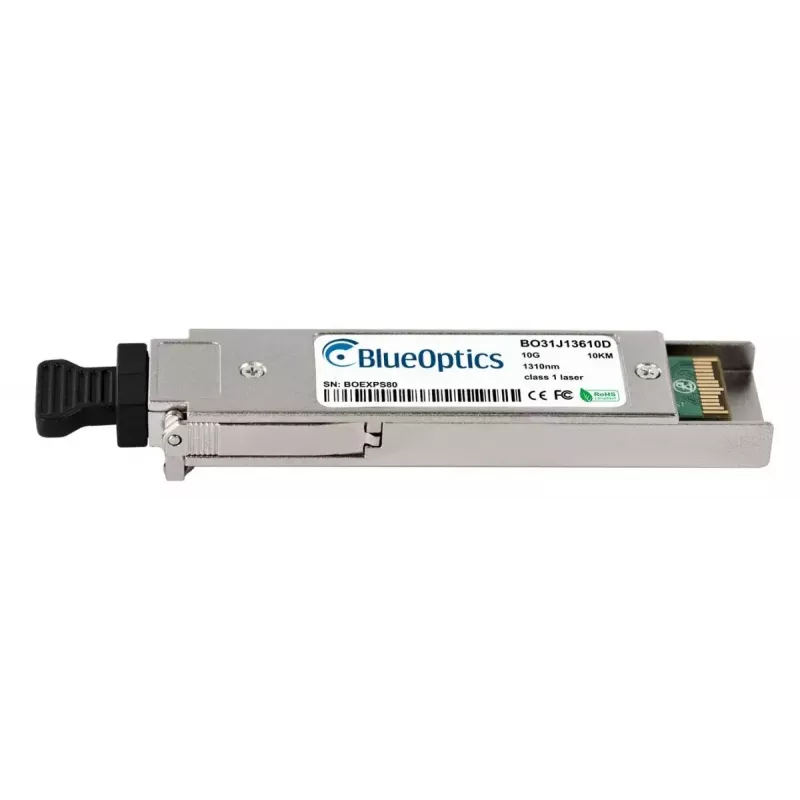

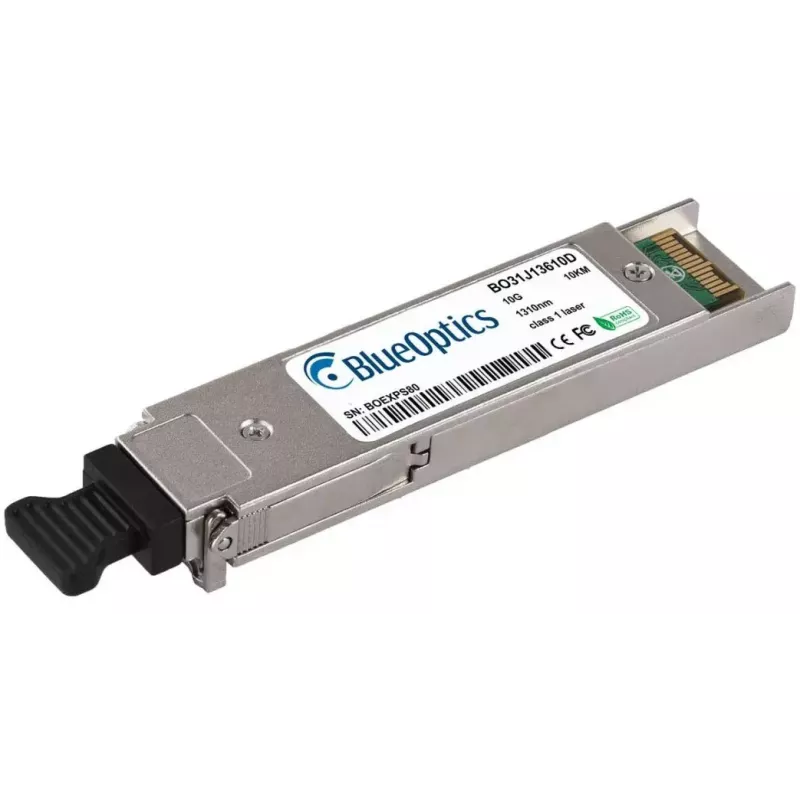

Glasfaser-Transceiver-Modul BlueOptics 740-031833-BO XFP 10000 m

Das BlueOptics 740-031833-BO XFP 10000 m ist ein Glasfaser-XFP-Transceiver-Modul für optische Singlemode-Verbindungen bis zu 10.000 m. Das in einem Aluminiumgehäuse untergebrachte und etwa 20 g leichte 10G-Transceiver-Modul bietet einen kompakten Formfaktor und mechanische Robustheit für den Einbau in kompatible Netzwerk-Hardware. Das Modul unterstützt LC-Duplex-Konnektivität und entspricht den MSA-XFP-Formfaktor-Standards, was eine Hochgeschwindigkeitsdatenübertragung mit 10 Gbit/s für Ethernet, Fibre Channel over Ethernet und ähnliche Protokolle in kompatiblen Systemen ermöglicht.

Vorteile

Das Aluminiumgehäuse des Moduls vereint geringes Gewicht und Langlebigkeit für Rack- und Feldinstallationen. Die Einhaltung der XFP-MSA-Abmessungen und die LC-Duplex-Schnittstelle gewährleisten die Interoperabilität mit Geräten, die standardmäßige XFP-Transceiver unterstützen. Das Design ist auf eine stabile optische Singlemode-Übertragung über große Entfernungen ausgelegt und bietet Funktionen zur digitalen Diagnoseüberwachung (DDM/DOM), sofern das Host-Gerät dies unterstützt, um Fernstatusinformationen wie Temperatur, Versorgungsspannung, Sende- und Empfangsleistung sowie Laser-Bias-Strom zu erhalten.

Geeignet für

• 10-Gbit/s-Singlemode-Faserstrecken bis zu 10 km
• Integration in Switches, Router und Speichersysteme, die XFP-Transceiver unterstützen
• Hochgeschwindigkeits-Ethernet- und Fibre-Channel-over-Ethernet-Installationen

Technische Daten

• Formfaktor: XFP (10G)
• Maximale Reichweite: bis zu 10.000 m über Singlemode-Faser
• Anschlusstyp: LC-Duplex
• Gehäusematerial und -farbe: Aluminium
• Gewicht: ca. 0,02 kg
• Optische Wellenlänge: Singlemode-Übertragung (Senden und Empfangen bei 1310 nm, wie bei 10GBASE-LR verwendet)
• Digitale Diagnoseüberwachung (DDM/DOM): unterstützt, wenn die Host-Hardware Zugriff bietet

Verwendung

Stellen Sie sicher, dass das Host-Gerät XFP-10G-Module unterstützt und die Firmware Transceiver von Drittanbietern zulässt. Schalten Sie das Gerät aus oder befolgen Sie die vom Gerätehersteller empfohlenen Hot-Swap-Verfahren, bevor Sie das XFP-Modul einsetzen. Stecken Sie den Transceiver in den XFP-Steckplatz, bis er fest sitzt, und verbinden Sie dann LC-Duplex-Singlemode-Patchkabel mit den Sende- und Empfangsanschlüssen, wobei Sie auf die richtige Polarität achten. Überprüfen Sie nach der Installation den Verbindungsstatus und lesen Sie, falls verfügbar, die DDM/DOM-Parameter vom Host-System aus, um die optischen Leistungspegel und den Modulzustand zu bestätigen.

Empfehlungen

Verwenden Sie hochwertige Singlemode-Patchkabel und gegebenenfalls Patchpanels, um eine optimale Reichweite und Signalqualität zu gewährleisten. Halten Sie die Glasfaserstecker sauber und beachten Sie bei der Installation die Vorsichtsmaßnahmen zur Handhabung elektrostatischer Entladungen (ESD). Überprüfen Sie die Kompatibilität mit der vorgesehenen Hardware-Plattform und stellen Sie sicher, dass der Host DDM/DOM unterstützt, wenn eine Ferndiagnose erforderlich ist.
