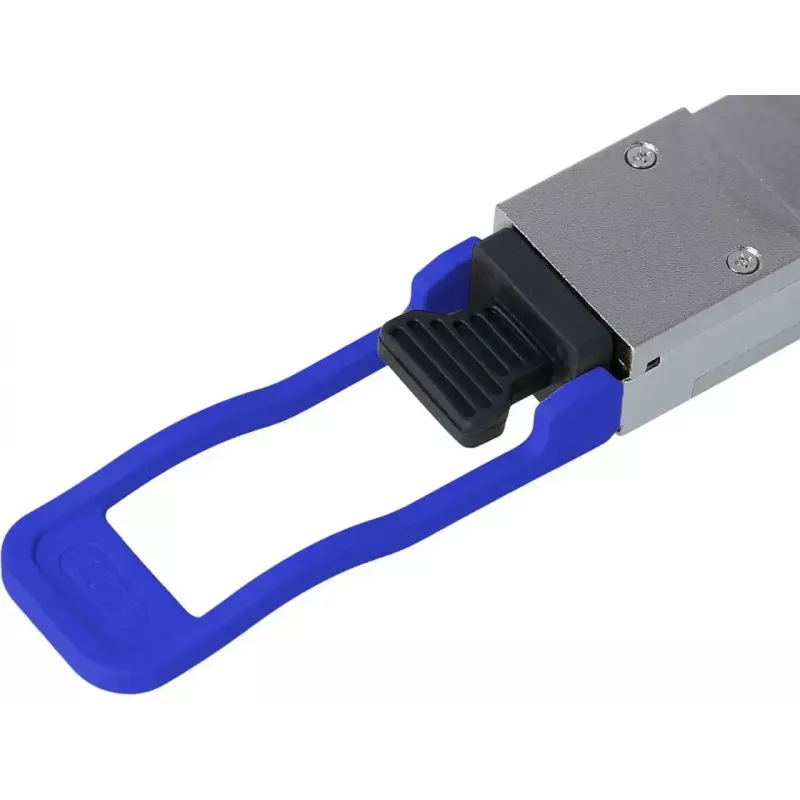

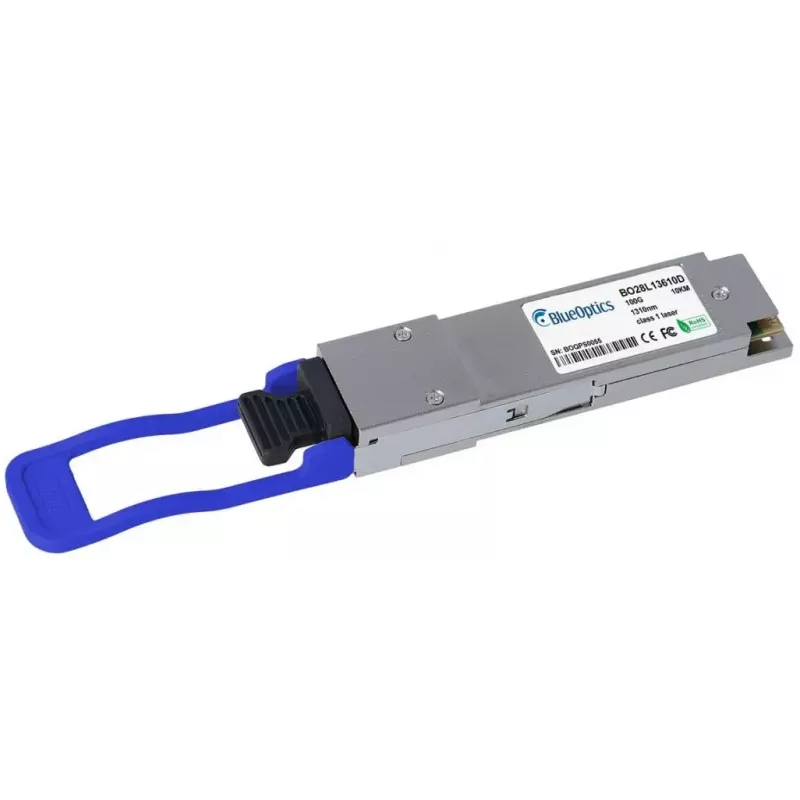

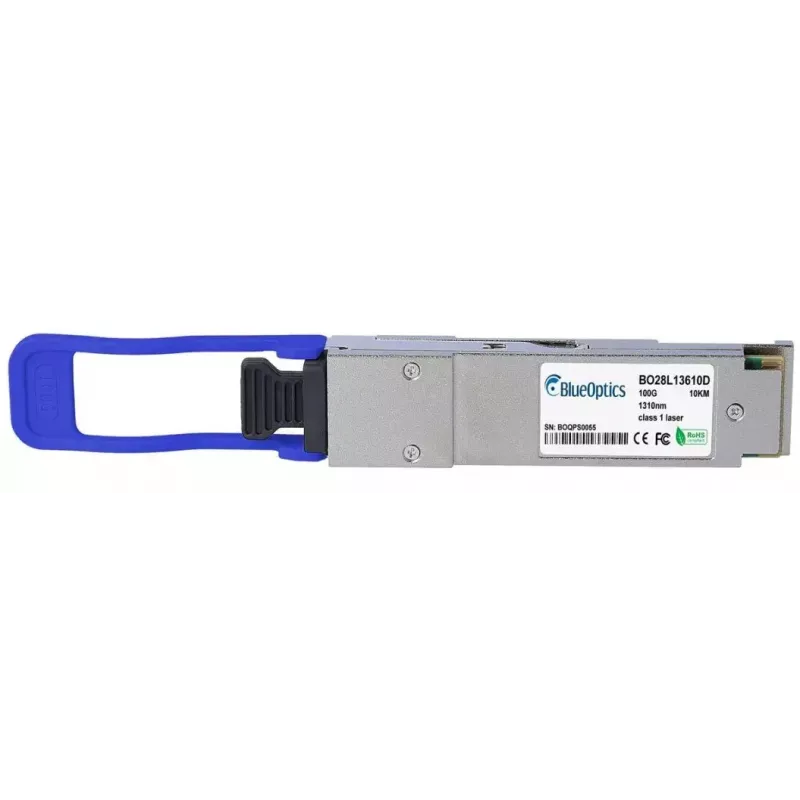

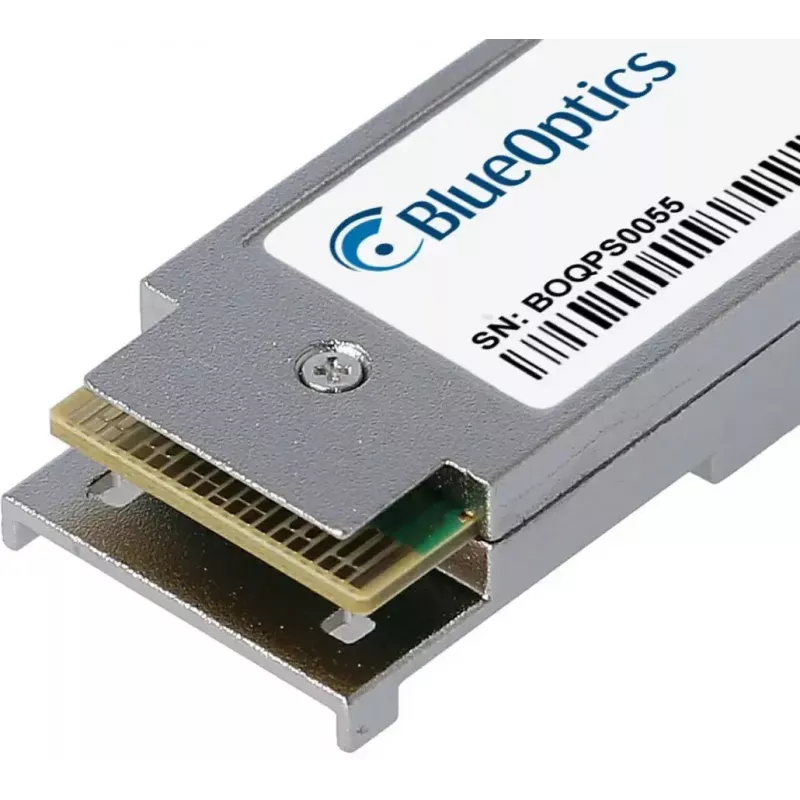

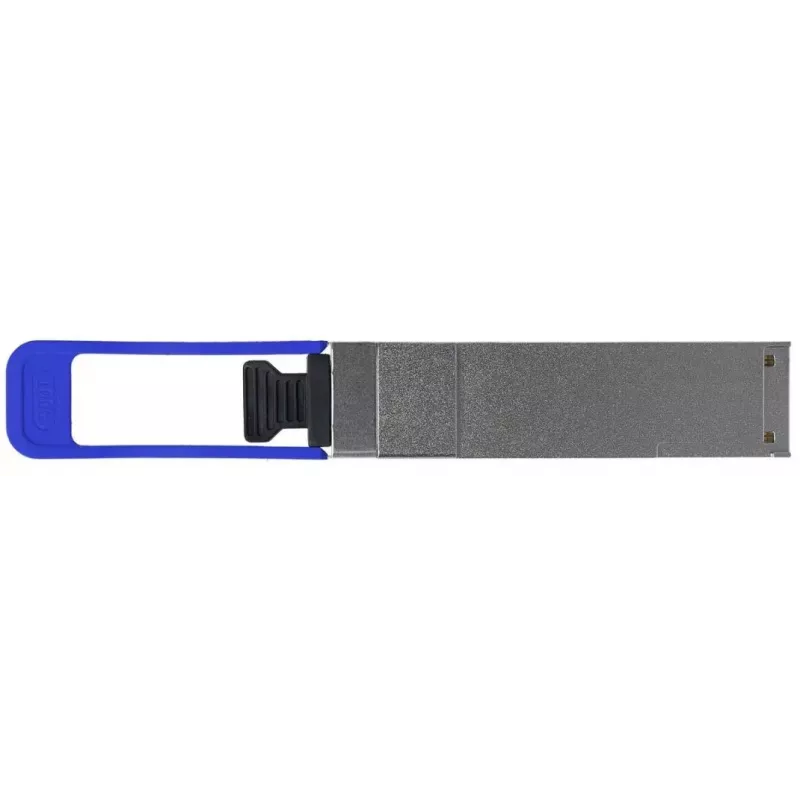

Glasfaser-Transceiver-Modul BlueOptics 3HE12229AA-BO QSFP28 10000 m

Das BlueOptics 3HE12229AA-BO QSFP28 10000 m ist ein Glasfaser-Transceiver-Modul, das für optische 100G-Hochgeschwindigkeitsverbindungen über Singlemode-Faser entwickelt wurde. Das Modul unterstützt eine Übertragung gemäß 100GBASE-LR4-Klasse über eine Entfernung von bis zu 10 Kilometern mit LC-Duplex-Anschlüssen und verfügt über ein Aluminiumgehäuse, das ein geringes Gewicht (ca. 40 g) mit einer mechanischen Stabilität kombiniert, die für den Einsatz in Rechenzentren und bei Netzbetreibern geeignet ist. Das Modul verwendet die QSFP28-Schnittstellensignalisierung und entspricht den MSA-Formfaktor-Erwartungen für eine breite Hardwarekompatibilität.

Vorteile

Dieser Transceiver bietet optische 100-Gbit/s-Konnektivität über große Entfernungen mit geringer elektromagnetischer Störanfälligkeit durch optische Singlemode-Übertragung. Die QSFP28-Schnittstelle und der LC-Duplex-Anschluss ermöglichen die Integration mit Systemen, die Module der LR4-Klasse unterstützen. Das Aluminiumgehäuse und der kompakte 40-g-Formfaktor erleichtern Handhabung und Installation bei gleichzeitiger physischer Robustheit. Das Design umfasst die Unterstützung für digitale Diagnoseüberwachung (DDM/DOM), um optische und elektrische Parameter für Statusabfragen und Fehlerisolierung aus der Ferne zu melden, sofern die Host-Hardware dies unterstützt.

Geeignet für

• Langstreckenverbindungen mit 100G in Rechenzentren und Campus-Backbones
• Hochleistungs-Rechenzentrumsverbindungen und Serverfarmen
• Metro-/Aggregationsverbindungen von Netzbetreibern und Dienstanbietern bis zu 10 km
• Upgrades oder Austausch in Switches, Routern und Speichersystemen, die 100GBASE-LR4 QSFP28-Module unterstützen

Wichtige Spezifikationen

• Schnittstellentyp: QSFP28
• Übertragungsstandard: 100GBASE-LR4-äquivalent
• Maximale Verbindungsentfernung: bis zu 10.000 m (Singlemode-Faser, abhängig von Faser- und Steckverbinderqualität)
• Steckverbindertyp: LC Duplex
• Gehäusematerial: Aluminium
• Gewicht: ca. 0,04 kg
• Optische Topologie: Tx und Rx mit CWDM-Kanälen für LR4-Betrieb
• Unterstützung für digitale Diagnoseüberwachung (DDM/DOM), wenn vom Host-System aktiviert

Verwendung

Installieren Sie das QSFP28-Modul in einen kompatiblen QSFP28-Steckplatz gemäß den Richtlinien des Host-Systemherstellers für Hot-Plug und elektrostatische Entladung (ESD). Verbinden Sie LC-Duplex-Singlemode-Faser-Patchkabel zwischen dem Modul und dem entfernten Transceiver oder Patchpanel und achten Sie auf korrekte Ausrichtung und saubere Steckerstirnflächen. Konfigurieren Sie die Host-Systemschnittstelle nach Bedarf für den 100G-Betrieb und überprüfen Sie den Verbindungsstatus über die Host-Managementschnittstelle. Wenn DDM/DOM vom Host unterstützt wird, überwachen Sie gemeldete Parameter wie Versorgungsspannung, Laser-Vorspannungsstrom, optische Sende- und Empfangsleistung und Modultemperatur für die laufende Diagnose.

Empfehlungen

Verwenden Sie Singlemode-Faser und hochwertige LC-Anschlüsse oder Patchpanels, um die angegebene Reichweite von 10 km zu erreichen. Reinigen Sie die Ferrulen vor dem Zusammenstecken und verwenden Sie Staubschutzkappen, wenn das Modul nicht angeschlossen ist. Bestätigen Sie die Host-Plattformkompatibilität mit LR4-QSFP28-Modulen und aktivieren Sie DDM/DOM in der Host-Software, wenn Ferndiagnose erforderlich ist. Befolgen Sie die ESD-Vorsichtsmaßnahmen bei der Installation und handhaben Sie das Modul am Gehäuse, um den Kontakt mit optischen Schnittstellen zu vermeiden.
