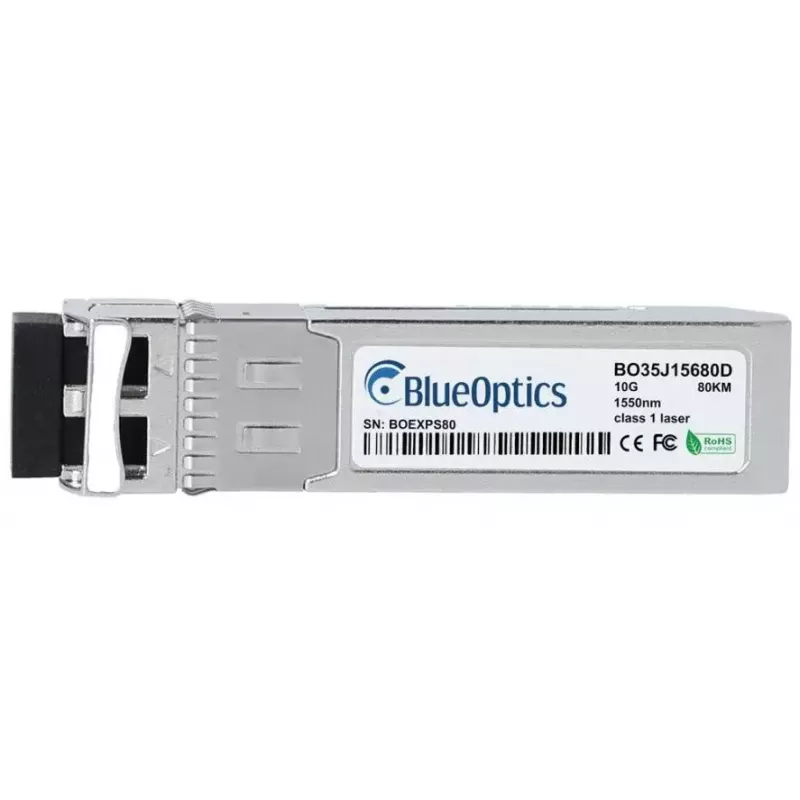

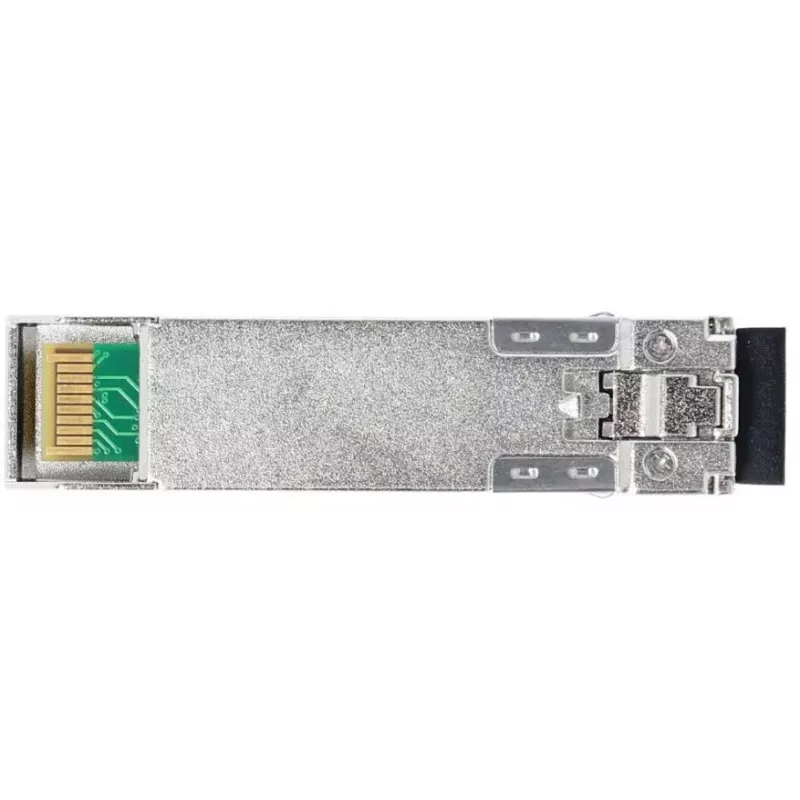

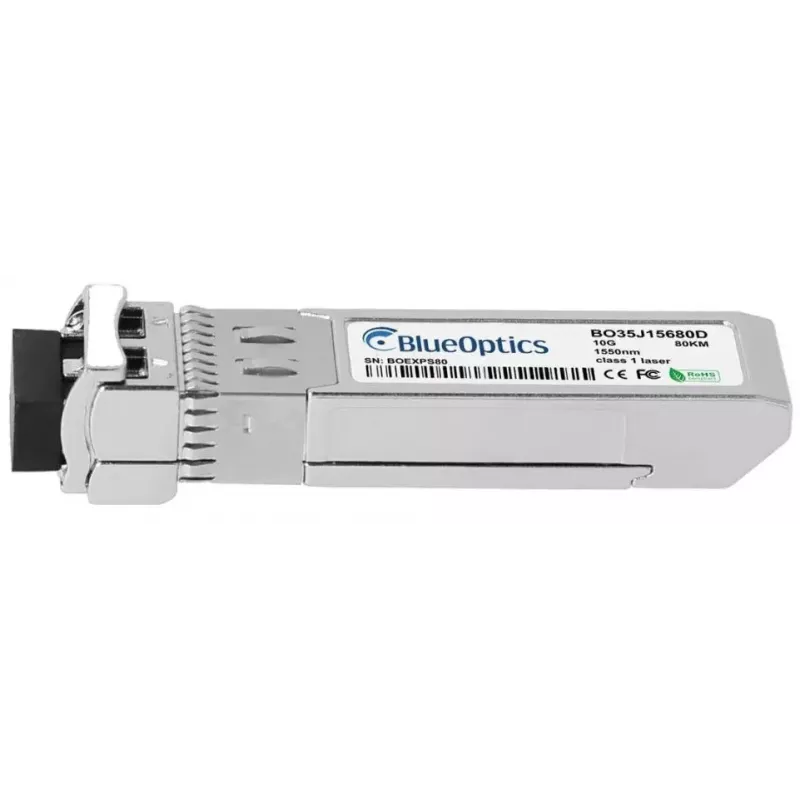

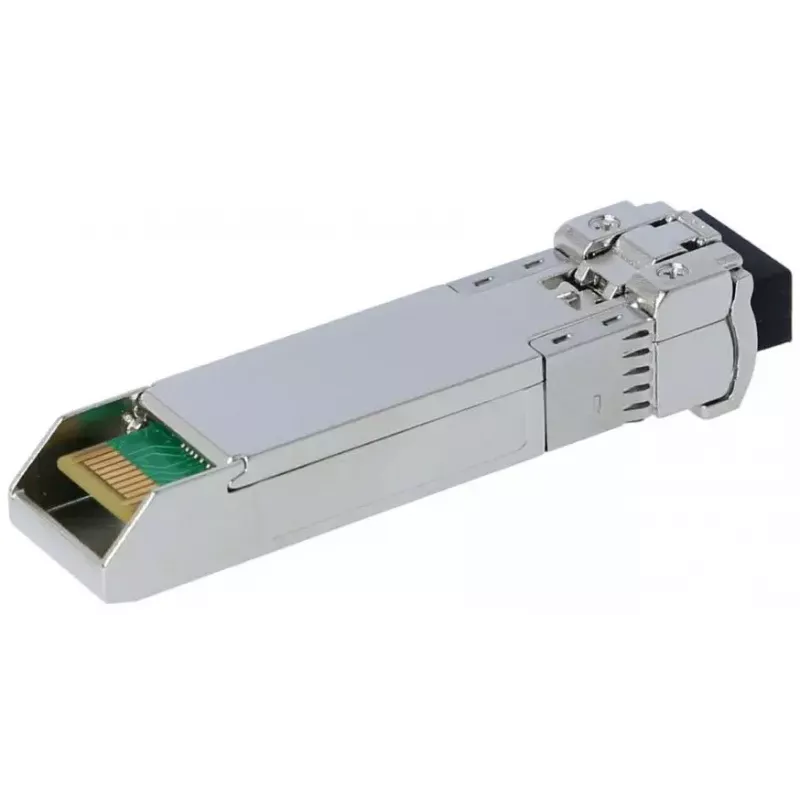

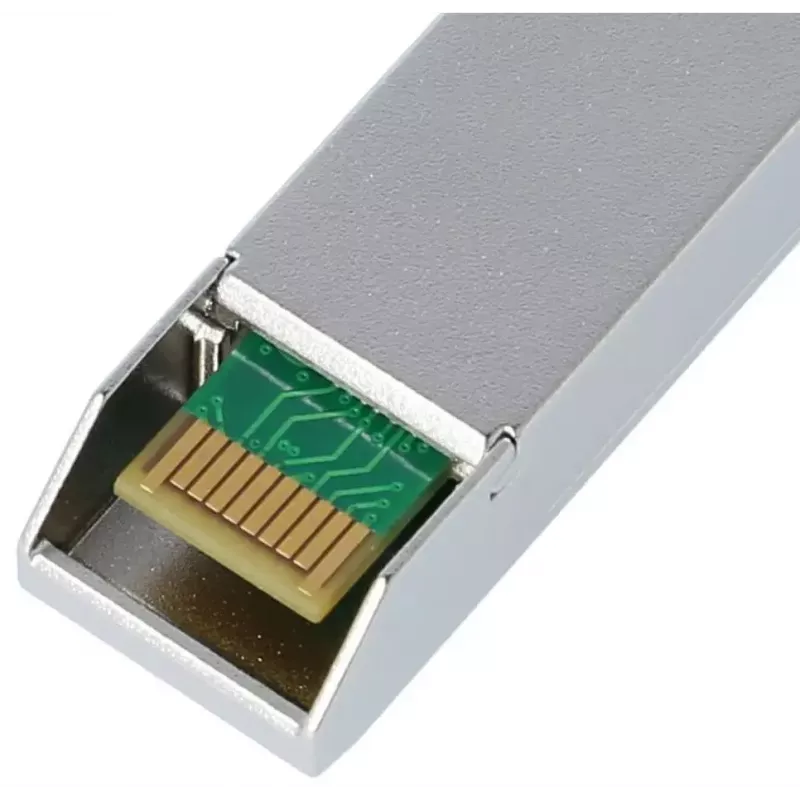

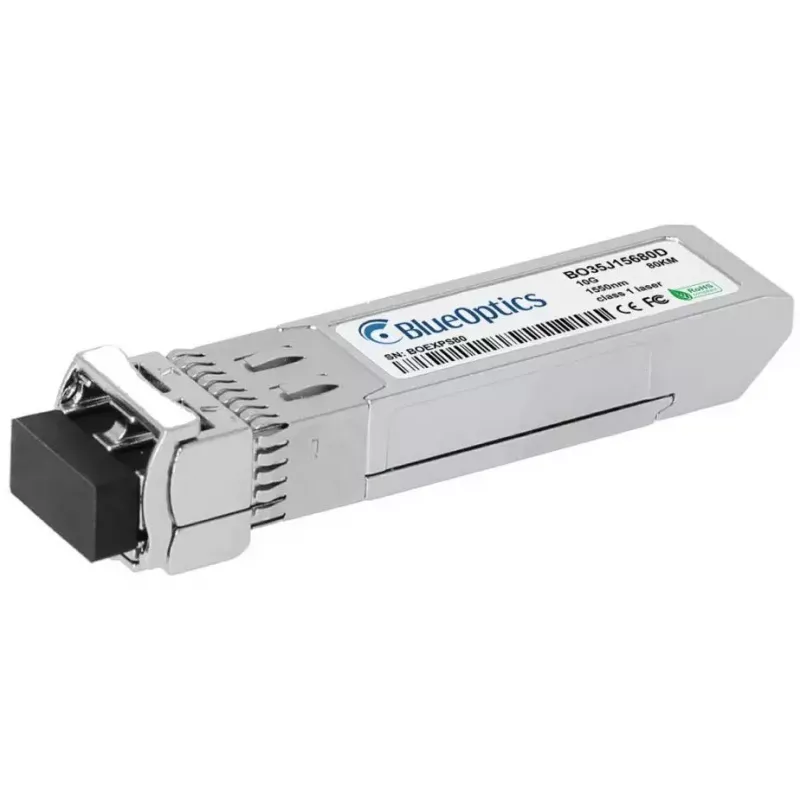

Glasfaser-Transceiver-Modul BlueOptics 3HE09329AA-BO SFP+ 80000 m

Das BlueOptics 3HE09329AA-BO SFP+ 80000 m ist ein Glasfaser-Transceiver-Modul, das für 10 Gbps Datenübertragung über Singlemode-Faser entwickelt wurde. In einem Aluminiumgehäuse untergebracht und mit einem Gewicht von 20 g, implementiert dieses SFP+ Modul eine optische 10GBASE-ZR Schnittstelle mit LC-Duplex-Stecker und arbeitet bei 1550 nm sowohl für Sender als auch Empfänger. Es unterstützt Langstreckenverbindungen bis zu 80 Kilometer und entspricht den MSA-konformen Formfaktor- und elektrischen Spezifikationen, die für den Einsatz in Geräten geeignet sind, die SFP+ Transceiver akzeptieren.

Vorteile

Das Modul bietet 10 Gbps Konnektivität über große Entfernungen mit einem kompakten SFP+ Formfaktor und einem Aluminiumgehäuse, das mechanischen Schutz und Wärmeableitung bietet. Die Kompatibilität mit standardmäßigen LC-Duplex-Singlemode-Kabeln und die Einhaltung der elektrischen und mechanischen MSA-Spezifikationen vereinfachen die Integration in eine Vielzahl von Netzwerkgeräten. Der Transceiver unterstützt auch Digital Diagnostic Monitoring (DDM/DOM) zur Echtzeit-Überwachung von Versorgungsspannung, Laser-Vorspannungsstrom, Sendeleistung, Empfangsleistung und Temperatur, wenn die Host-Hardware diese Funktionen unterstützt.

Geeignet für

• Langstrecken-10-Gbps-Ethernet-Verbindungen über Singlemode-Faser
• Verbindungen zwischen Core-Switches, Routern und Transportgeräten
• Glasfaserverbindungen für die standortübergreifende Konnektivität von Rechenzentren und Campus-Backbones
• Anwendungen, die DDM/DOM für Fernüberwachung und -diagnose erfordern

Technische Daten

• Schnittstellentyp: SFP+ (10GBASE-ZR)
• Wellenlänge: 1550 nm (Tx/Rx)
• Maximale Übertragungsentfernung: bis zu 80.000 m (80 km) über Singlemode-Faser

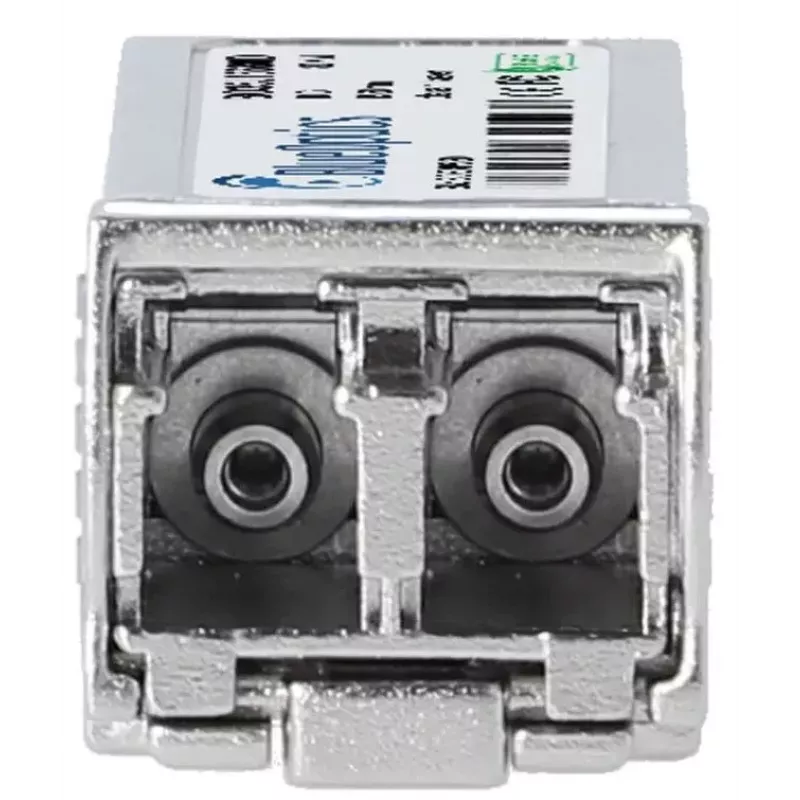

• Stecker: LC-Duplex
• Gehäusematerial: Aluminium
• Gewicht: 0,02 kg
• Unterstützte Protokolle: 10 Gigabit Ethernet, Fibre Channel over Ethernet, SDH/SONET-kompatible Datenraten
• Digitale Diagnose: DDM/DOM-fähig (bei Unterstützung durch Host-Hardware)

Anwendung

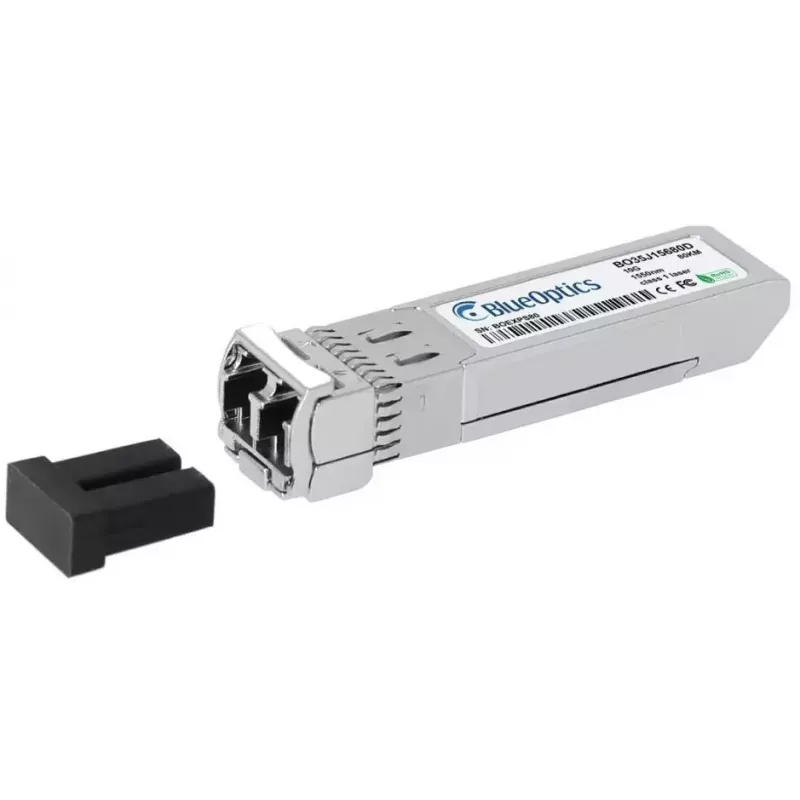

Setzen Sie den SFP+ Transceiver in einen kompatiblen SFP+ Port an einem Switch, Router oder einem anderen Netzwerkgerät ein und befolgen Sie das Einsetz- und Entnahmeverfahren des Host-Herstellers. Schließen Sie LC-Duplex-Singlemode-Glasfaser-Patchkabel an und stellen Sie sicher, dass die Sende- und Empfangsrichtungen zwischen den beiden Enden korrekt ausgerichtet sind. Überprüfen Sie den Verbindungsstatus und die Geschwindigkeit am Host-Gerät und aktivieren Sie die DDM/DOM-Überwachung, wenn dies für die Ferndiagnose erforderlich und unterstützt ist. Beachten Sie entsprechende Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD) bei der Handhabung und lassen Sie die Schutzkappen auf den optischen Ports, wenn diese nicht verwendet werden.

Empfehlungen

Für optimale Langstreckenleistung verwenden Sie verlustarme Singlemode-Fasern und saubere LC-Stecker. Stimmen Sie die Wellenlänge des Transceivers und den Fasertyp über die gesamte Verbindung ab und bestätigen Sie vor dem Einsatz die Kompatibilität des Host-Geräts mit 10GBASE-ZR SFP+ Modulen und DDM/DOM-Funktionen.
