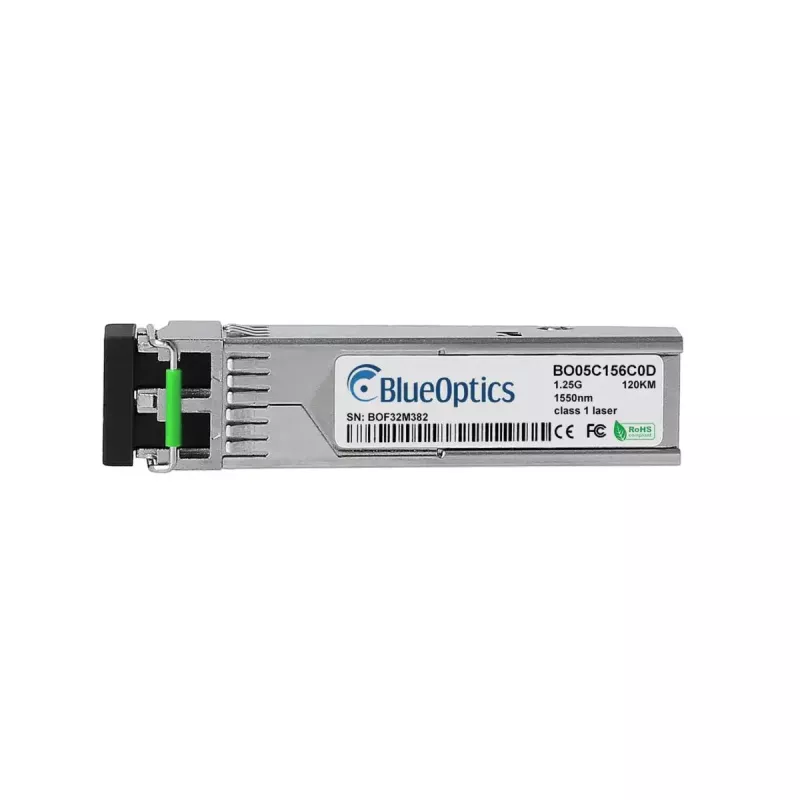

Glasfaser-Transceiver-Modul BlueOptics 3HE01389CA-BO SFP 120000 m

Das BlueOptics 3HE01389CA-BO SFP 120000 m ist ein Singlemode-Glasfaser-Transceiver-Modul, das den MSA-SFP-Formfaktor-Standards entspricht. Es wurde für optische Langstreckenverbindungen entwickelt, unterstützt den 1000BASE-ZX-Betrieb mit LC-Duplex-Stecker und 1550-nm-Sender- und Empfängerwellenlängen und ermöglicht die Datenübertragung über Entfernungen von bis zu 120 Kilometern. Das Modul hat ein Aluminiumgehäuse, wiegt etwa 20 g und ist für den Einsatz in Netzwerkgeräten bestimmt, die SFP-1000BASE-ZX-Transceiver aufnehmen.

Vorteile

Das Modul bietet Konnektivität über große Entfernungen und ist dank seines Aluminiumgehäuses leicht und mechanisch zuverlässig. Es erfüllt die MSA-Industriestandards für SFP-Kompatibilität und wurde auf Interoperabilität mit wichtigen Hardware-Plattformen getestet. Der Transceiver ist mit hochwertigen optischen Komponenten und ICs ausgestattet und bietet eine stabile Signalübertragung für Ethernet, Fibre Channel over Ethernet und SDH/SONET-Anwendungen mit bis zu 1,25 Gbit/s über Singlemode-Fasern.

Geeignet für

• Langstrecken-Punkt-zu-Punkt-Glasfaserverbindungen (bis zu 120 km)
• Switches und Router, die SFP-1000BASE-ZX-Module akzeptieren
• Speichersysteme und SAN-Verbindungen, die optische Schnittstellen benötigen
• Telekommunikations- und Carrier-Netzwerke mit SDH/SONET oder Fibre Channel over Ethernet

Technische Daten

• Formfaktor: SFP (MSA-kompatibel)
• Datenrate: bis zu 1,25 Gbit/s (1000BASE-ZX)
• Wellenlänge: 1550 nm Sender und 1550 nm Empfänger
• Maximale Reichweite: bis zu 120 000 m (120 km) über Singlemode-Faser

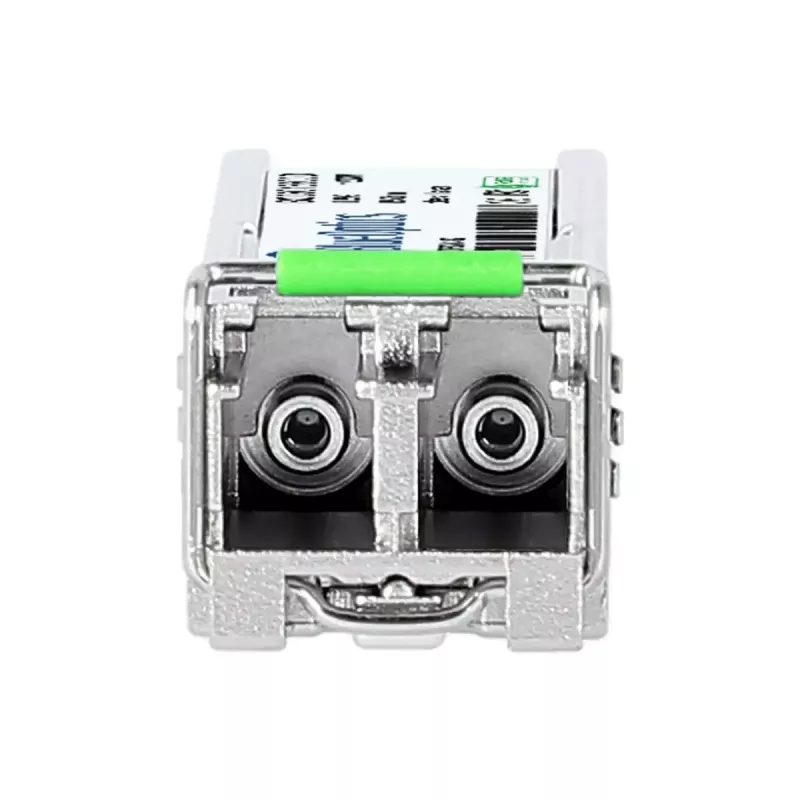

• Stecker: LC-Duplex
• Gehäusematerial: Aluminium
• Gewicht: ca. 0,02 kg

Verwendung

Installieren Sie das BlueOptics-SFP-Modul in einen kompatiblen SFP-Steckplatz des Ziel-Switches, Routers oder Speichergeräts gemäß den Anweisungen des Geräteherstellers. Stellen Sie sicher, dass das Host-Gerät 1000BASE-ZX-SFP-Transceiver unterstützt, und aktivieren oder überprüfen Sie bei Bedarf die digitale Diagnoseüberwachung (DDM/DOM) im Host, um auf Echtzeit-Statusparameter zuzugreifen. Schließen Sie das LC-Duplex-Singlemode-Patchkabel an das Modul an und beachten Sie die Sende-/Empfangsausrichtung. Überprüfen Sie den Verbindungsstatus und die Netzwerkkonfiguration nach dem Einsetzen und der optischen Verbindung.

Empfehlungen

Verwenden Sie Singlemode-Fasern und LC-Duplex-Patchkabel, die für Langstreckenverbindungen ausgelegt sind, halten Sie die Steckerendflächen sauber, um Signalverluste zu vermeiden, und bestätigen Sie, dass das Host-Gerät DDM/DOM unterstützt, falls eine Diagnoseüberwachung erforderlich ist. Testen Sie das Modul vor dem Einsatz in kritischen Verbindungen in der vorgesehenen Hardware- und Softwareumgebung auf Interoperabilität.
