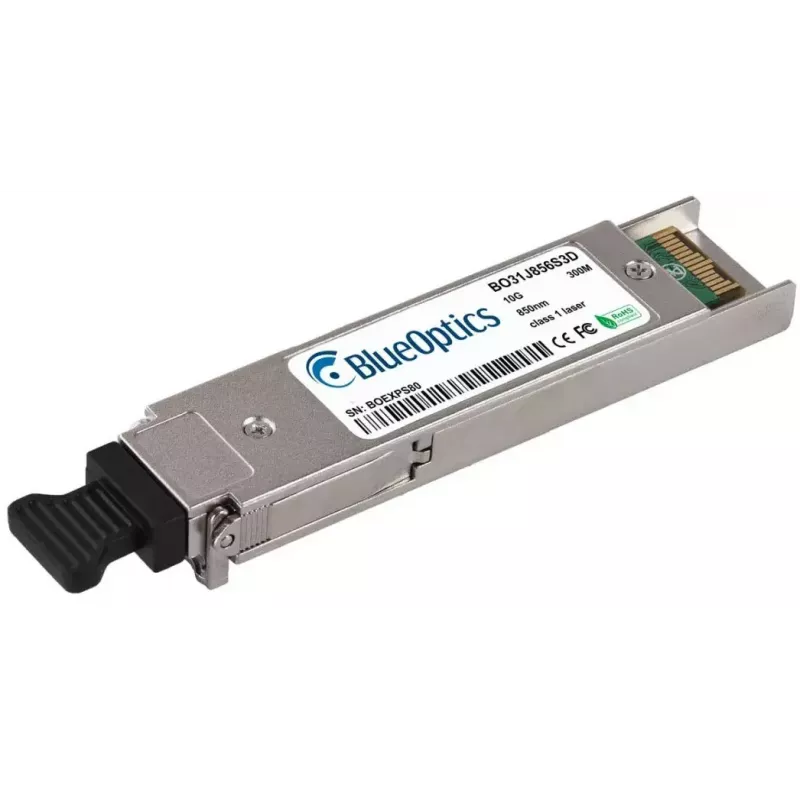

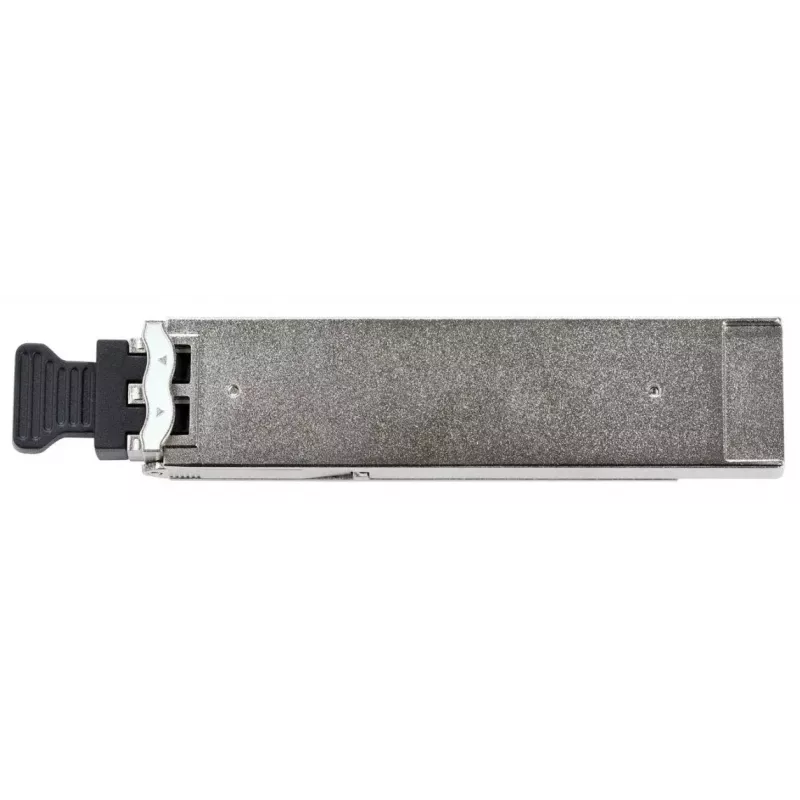

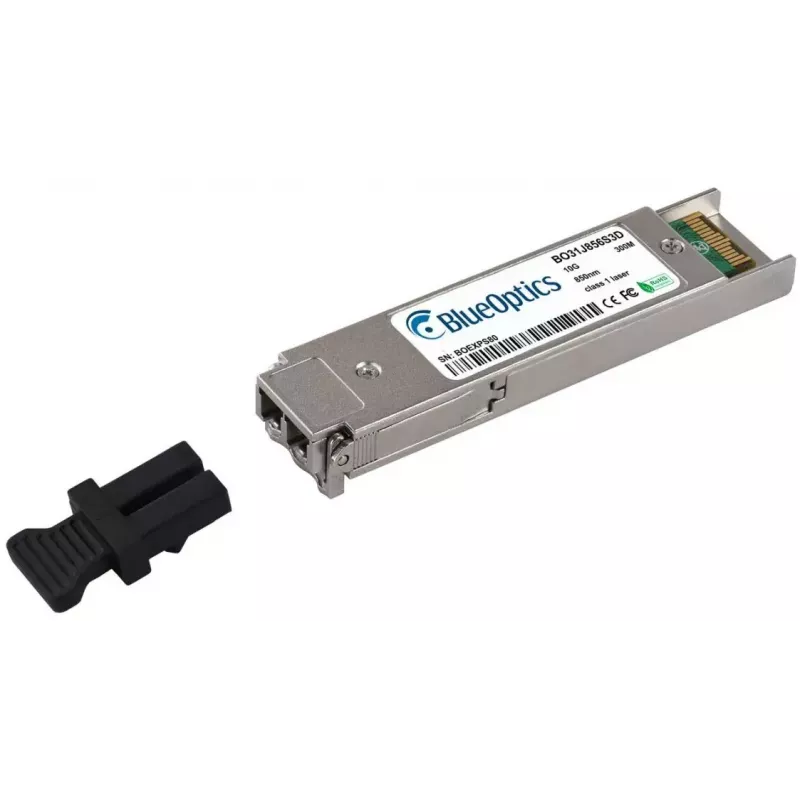

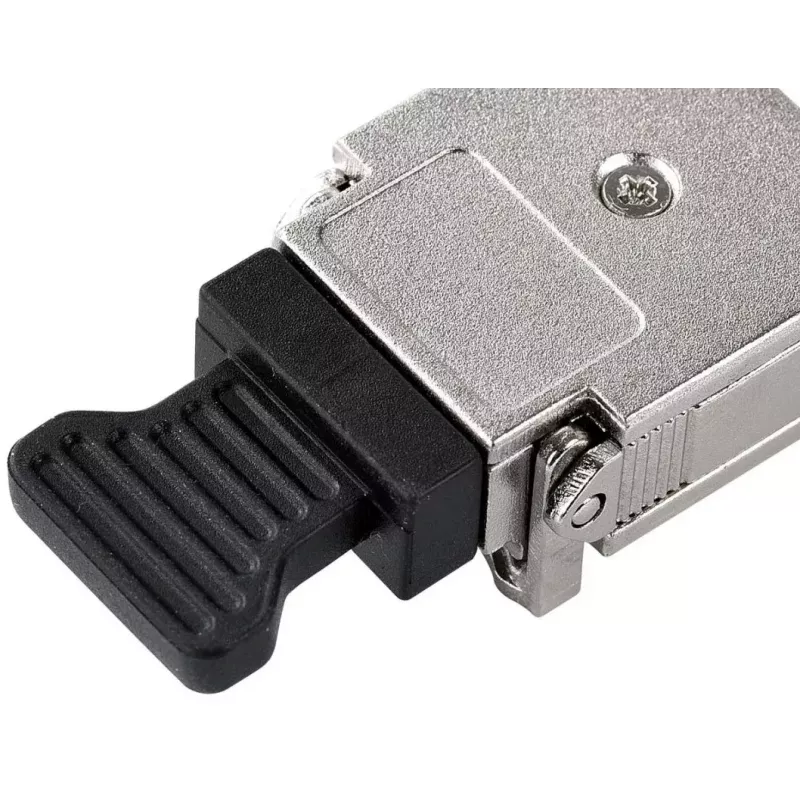

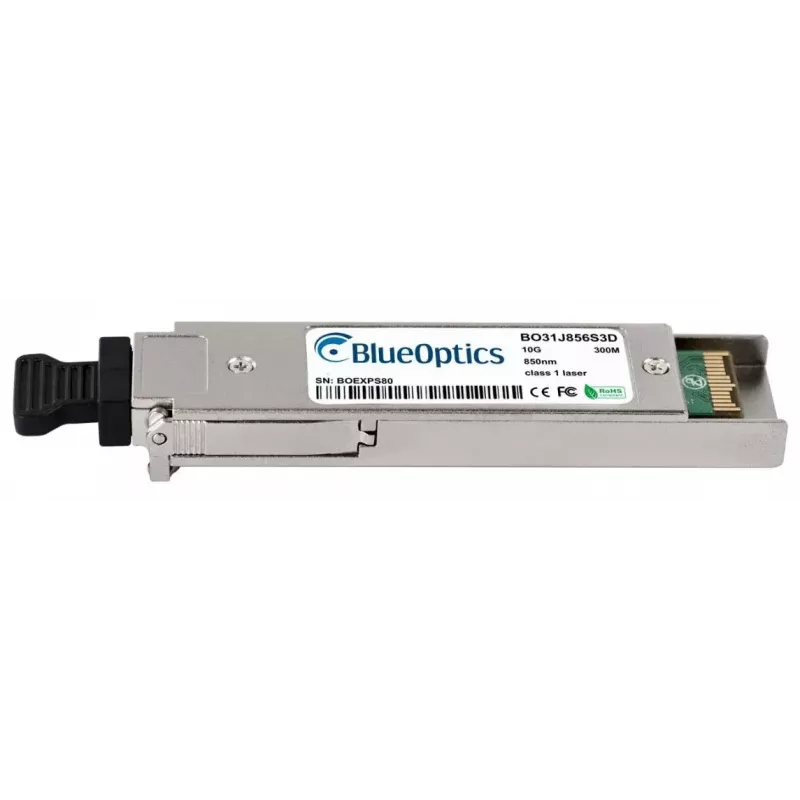

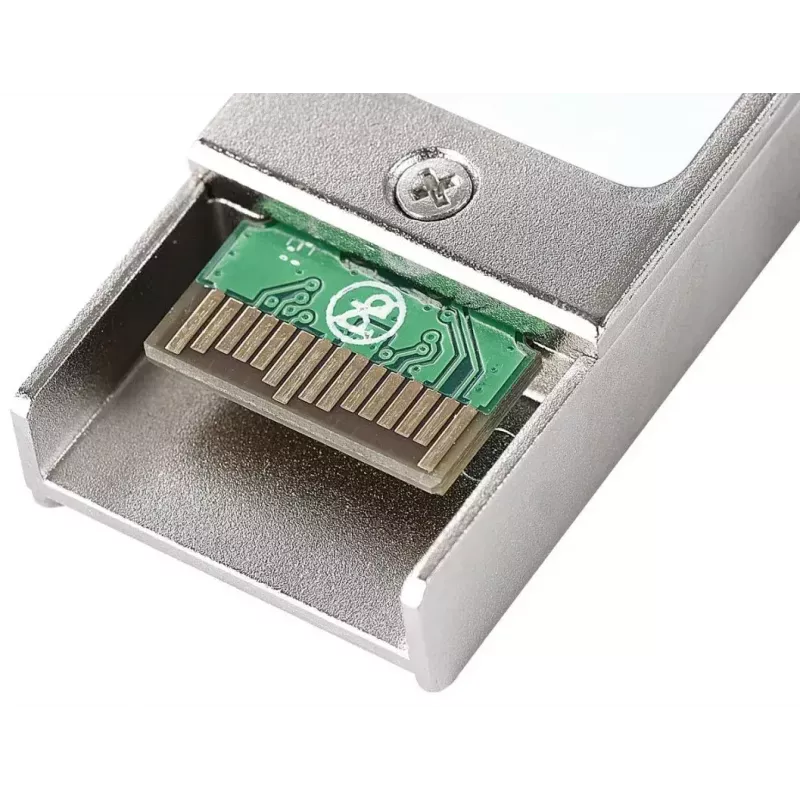

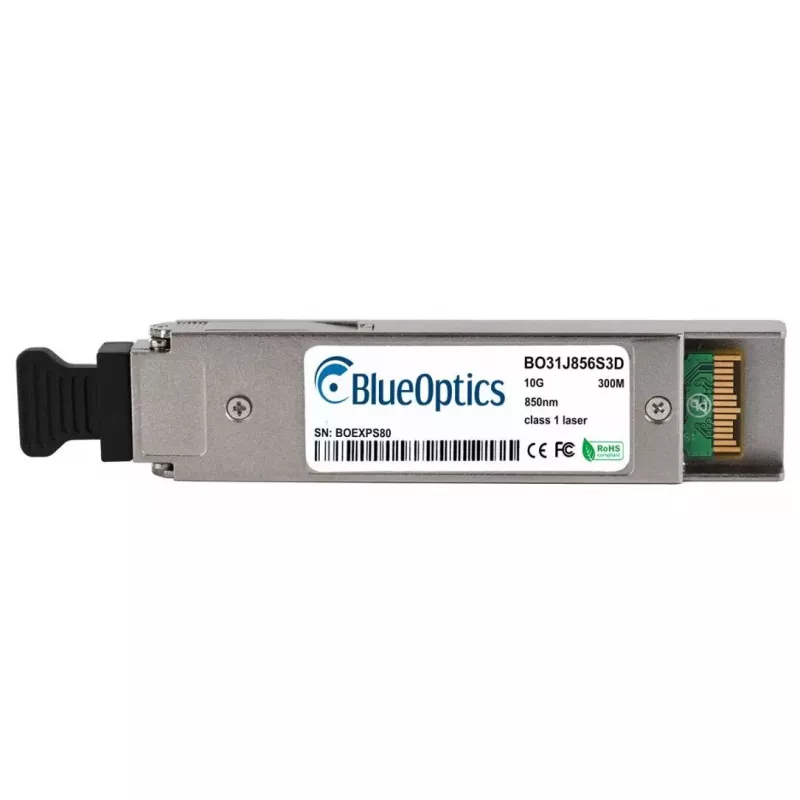

Glasfaser-Transceiver-Modul BlueOptics 3HE00566CA-BO XFP 300m

Das BlueOptics 3HE00566CA-BO XFP 300m ist ein Glasfaser-XFP-Transceiver-Modul, das für die optische Hochgeschwindigkeits-Datenübertragung über Multimode-Faser entwickelt wurde. Mit einem Aluminiumgehäuse und einem Gewicht von etwa 20 Gramm entspricht dieses Modul den Erwartungen an den MSA-XFP-Formfaktor und bietet eine optische 10G-Kurzstreckenverbindung mit LC-Duplex-Anschluss für Duplex-Sende-/Empfangsbetrieb. Es unterstützt Übertragungsentfernungen von bis zu 300 Metern und ist für den Einsatz in Geräten vorgesehen, die XFP-Module und das optische Protokoll 10GBASE-SR akzeptieren.

Vorteile

Der Transceiver bietet ein kompaktes, leichtes Aluminiumdesign, das zur Wärmeableitung und mechanischen Robustheit beiträgt. Er implementiert den optischen Standard 10GBASE-SR auf Multimode-Faser und bietet gleichzeitige Sende- und Empfangskanäle über eine LC-Duplex-Schnittstelle. Die XFP-Schnittstelle und die Einhaltung der MSA-Standards unterstützen die Kompatibilität mit Netzwerkhardware, die XFP-Transceiver akzeptiert, und ermöglichen den Plug-and-Play-Austausch in Systemen, die für 10G-Kurzstreckenoptiken ausgelegt sind.

Geeignet für

• 10-Gigabit-Ethernet-Verbindungen über Multimode-Faser bis zu 300 m
• Kurzstrecken-Fibre-Channel-over-Ethernet-Verbindungen
• 10G-Verbindungen zwischen Switches, Routern und Speichersystemen
• Geräteplattformen, die XFP-Module und 10GBASE-SR-Optiken akzeptieren

Wichtige Spezifikationen

• Formfaktor: XFP
• Optischer Standard: 10GBASE-SR (Short Reach)
• Maximale Übertragungsentfernung: bis zu 300 Meter auf Multimode-Faser
• Anschlusstyp: LC-Duplex
• Wellenlänge: 850 nm (Multimode-Betrieb)
• Gehäusematerial: Aluminium
• Gewicht: ca. 0,02 kg

Verwendung

Installieren Sie das Modul in einen kompatiblen XFP-Steckplatz Ihres Netzwerkgeräts gemäß den Hot-Swap- oder Einsetzverfahren des Geräteherstellers. Schließen Sie ein geeignetes LC-Duplex-Multimode-Patchkabel an den LC-Anschluss des Moduls an und achten Sie auf die korrekte Sende-/Empfangsausrichtung. Stellen Sie sicher, dass die Host-Hardware 10GBASE-SR-Optiken unterstützt, und aktivieren Sie alle erforderlichen Schnittstelleneinstellungen in der Geräteverwaltungsoberfläche. Überwachen Sie die Verbindungsstatusanzeigen am Gerät, um eine aktive 10G-Verbindung zu bestätigen.

Empfehlungen

Verwenden Sie für zuverlässige Ergebnisse zertifizierte Multimode-Glasfaserverkabelung und LC-Duplex-Patchkabel, die für 10G-Übertragung ausgelegt sind. Bestätigen Sie die Kompatibilität des Host-Geräts mit XFP-10GBASE-SR-Modulen und aktivieren Sie, falls verfügbar, die digitale Diagnoseüberwachung (DDM/DOM) im Host, um Versorgungsspannung, Temperatur, Sende- und Empfangsleistung zu überwachen. Behandeln Sie den Transceiver mit ESD-Vorsichtsmaßnahmen und bewahren Sie ungenutzte Anschlüsse mit Staubkappen auf, um optische Schnittstellen zu schützen.
