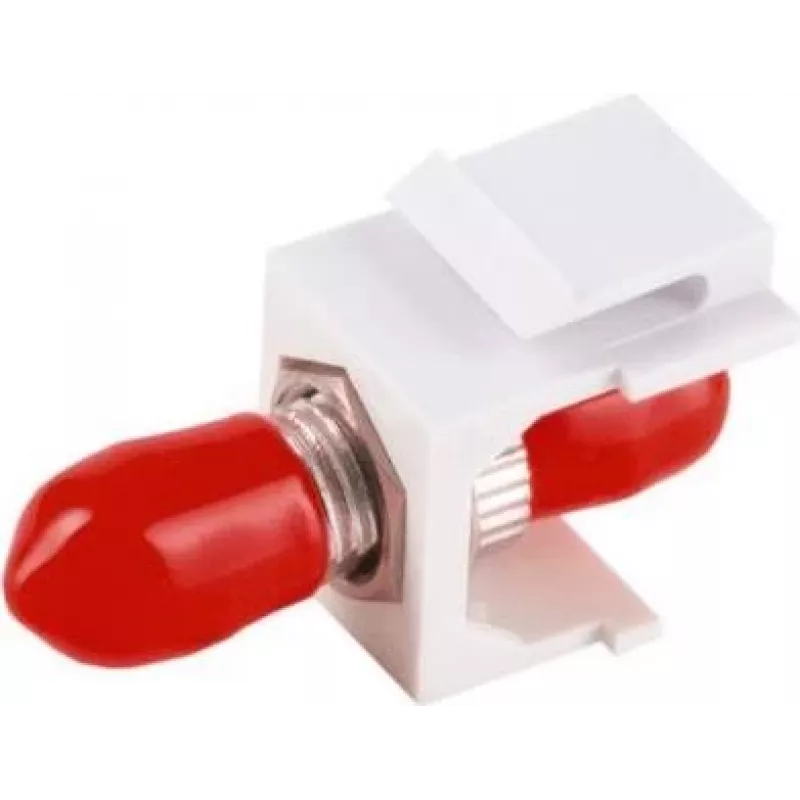

Glasfaser-Steckverbinder ST Buchse/Buchse ShiverPeaks BS08-10221

Der ShiverPeaks BS08-10221 ST Buchse/Buchse Glasfaser-Steckverbinder ist ein Bulkhead-Adapter, der entwickelt wurde, um zwei ST-konfektionierte Multimode- oder Singlemode-Patchkabel durch eine Platte oder ein Gehäuse zu verbinden. Er bietet eine kompakte, plattenmontierte Lösung zum Verlängern oder Umleiten von Glasfaserstrecken und erhält die korrekte mechanische Ausrichtung der ST-Ferrulen für eine stabile optische Kopplung. Der Steckverbinder wird als Einzeladapter geliefert, kompatibel mit der standardmäßigen ST-Steckergeometrie, und ist für den Einsatz dort vorgesehen, wo eine zuverlässige, lösbare Glasfaserverbindung erforderlich ist.

Vorteile

Dieser ST Buchse/Buchse-Adapter bietet eine einfache, werkzeuglose Steckverbindung mit gleichbleibender Ferrulenausrichtung, um Einfügedämpfung und Rückflussdämpfung in typischen Installationen zu minimieren. Seine Bulkhead-Bauform ermöglicht eine sichere Montage in Platten und Blenden, erleichtert eine saubere Kabelverwaltung und einen einfachen Zugang zu den optischen Ports. Die Komponente ist robust genug für routinemäßige Wartung und erneutes Konfektionieren, während die Signalintegrität über die Verbindung erhalten bleibt.

Geeignet für

• Bulkhead-Verbindungen in Platten, Racks oder Gehäusen in Telekommunikations- und Datennetzen
• Verbinden von zwei ST-konfektionierten Glasfaser-Patchkabeln
• Feld- oder Labortestaufbauten, die lösbare optische Verbindungen erfordern
• Netzwerkverlängerung oder -umleitung, wenn ein plattenmontierter Adapter benötigt wird

Wichtige Spezifikationen

• Steckverbindertyp: ST Buchse zu ST Buchse Bulkhead-Adapter
• Kompatibilität: Standard ST-Steckerferrulengeometrie
• Montage: Platten-/Bulkhead-Montage für Blenden und Gehäuse
• Material: Robustes Gehäuse und Innenhülse zur Ausrichtung der Ferrulen
• Verwendung: Ausgelegt für Multimode- und Singlemode-Glasfaser-Patchkabel, abhängig von den eingebauten Ferrulen

Gebrauchsanweisung

Installieren Sie den Adapter in der Öffnung der Platte oder des Gehäuses, indem Sie ihn entsprechend der Methode der Host-Hardware befestigen (Einrasten oder Gewinde, je nach Plattendesign). Stecken Sie die ST-konfektionierten Patchkabel in jedes Ende des Adapters, bis sie einrasten. Überprüfen Sie die mechanische Ausrichtung und inspizieren Sie die Faserendflächen auf Sauberkeit, bevor Sie die Verbindung herstellen; verwenden Sie ein Faserinspektionswerkzeug und reinigen Sie die Steckverbinder bei Bedarf, um die Einfügedämpfung zu reduzieren. Zum Trennen drücken Sie den ST-Bajonettverschluss und ziehen Sie den Stecker gerade heraus, um die Ferrulen nicht zu beschädigen.

Empfehlungen

Für beste optische Leistung reinigen Sie die Steckverbinder-Endflächen immer vor dem Verbinden, vermeiden Sie übermäßiges Biegen der angeschlossenen Patchkabel in der Nähe des Adapters und lagern Sie unbenutzte Adapter mit Schutzkappen, um Verunreinigungen zu vermeiden. Verwenden Sie eine geeignete Zugentlastung und Kabelverwaltung, um mechanische Belastungen der Bulkhead-Verbindung zu minimieren.
