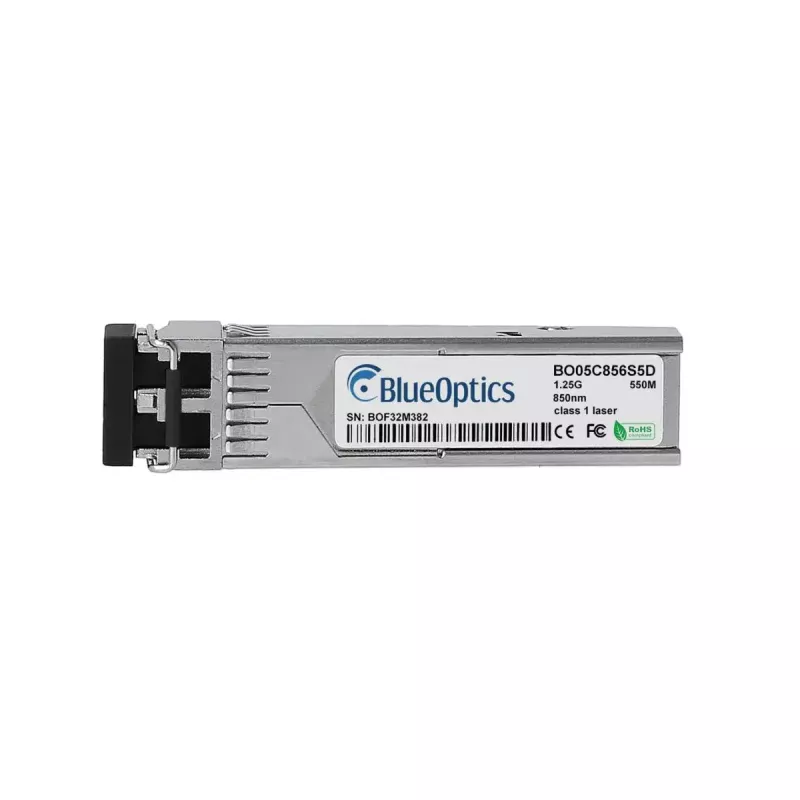

Glasfaser-SFP-Transceiver BlueOptics AFBR-5710ALZ-BC-BO 550 m Aluminium

Der BlueOptics AFBR-5710ALZ-BC-BO ist ein Glasfaser-SFP-Transceiver, der für optische Multimode-Kurzstreckenverbindungen bis zu 550 Metern entwickelt wurde. In einem Aluminiumgehäuse untergebracht und etwa 20 Gramm schwer, implementiert dieses Modul die SFP-Schnittstelle und verwendet LC-Duplex-Verbindungen mit einer Wellenlänge von 850 nm, geeignet für 1000Base-SX-Anwendungen. Der Transceiver unterstützt standardmäßige SFP-Host-Schnittstellen und ist für die Integration in kompatible Switches, Router und andere Netzwerkgeräte mit SFP-Steckplätzen vorgesehen.

Vorteile

Das Aluminiumgehäuse bietet eine langlebige, leichte Umhüllung, die zur Wärmeableitung beiträgt und eine zuverlässige mechanische Handhabung unterstützt. Der Multimode-Transmitter und -Empfänger des Moduls mit 850 nm ermöglichen Gigabit-Ethernet-Datenraten, die mit 1000Base-SX kompatibel sind, während die optische LC-Duplex-Verbindung gleichzeitiges Senden und Empfangen auf getrennten Fasern erlaubt. Entsprechend den MSA-SFP-Formfaktor- und optischen Eigenschaften entwickelt, bietet der Transceiver Unterstützung für digitale Diagnoseüberwachung, sofern die Host-Hardware DDM/DOM-Zugriff bereitstellt.

Geeignet für

• Multimode-Gigabit-Ethernet-Kurzstreckenverbindungen (bis zu 550 m)
• Integration in SFP-fähige Switches, Router und Speichersysteme
• Kurzstrecken-Uplinks und Verbindungen in Rechenzentren
• Ersatz für Netzwerkgeräte und Kompatibilitätstests

Wichtige Spezifikationen

• Schnittstellentyp: SFP (Small Form-factor Pluggable)
• Übertragungsmodus: Multimode-Faser
• Wellenlänge: 850 nm (Senden und Empfangen)
• Maximale Verbindungsdistanz: bis zu 550 Meter (Multimode-Faser)

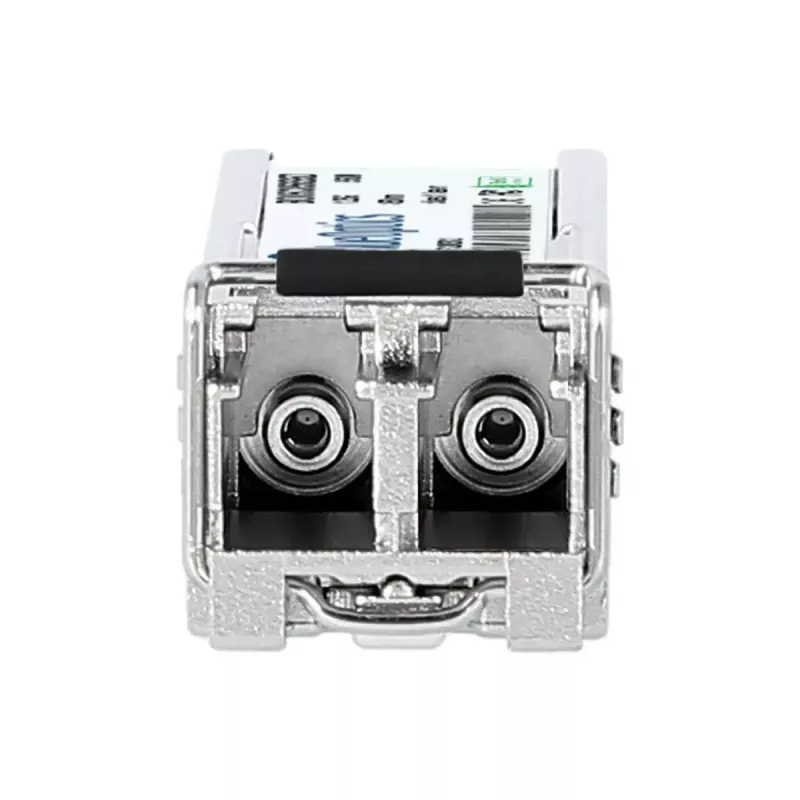

• Anschluss: LC-Duplex
• Datenrate: 1,25 Gbps nominal (1000Base-SX-Klasse)
• Gehäusematerial: Aluminium
• Gewicht: ca. 0,02 kg

Verwendung

Setzen Sie das Modul in einen beliebigen kompatiblen SFP-Steckplatz Ihres Switches, Routers oder eines anderen Netzwerkgeräts ein, während das Host-Gerät gemäß den Anweisungen des Herstellers mit Strom versorgt wird. Schließen Sie ein LC-Duplex-Glasfaser-Patchkabel an den Transceiver an und achten Sie auf die korrekte TX/RX-Ausrichtung. Aktivieren oder überprüfen Sie, falls verfügbar, die digitale Diagnoseüberwachung (DDM/DOM) im Host-System, um Versorgungsspannung, Laser-Bias-Strom, optische Sendeleistung, Empfangsleistung und Modultemperatur zu überwachen. Befolgen Sie die Anleitung Ihres Hardware-Anbieters zu Treiber-, Firmware- oder Kompatibilitätseinstellungen, um eine korrekte Verbindungsaushandlung und Geschwindigkeitseinstellungen sicherzustellen.

Empfehlungen

Verwenden Sie Multimode-OM2-/OM3-/OM4-Fasern, die der angegebenen Distanz entsprechen, um die bewertete Reichweite von 550 m zu erreichen; vermeiden Sie übermäßiges Biegen der Glasfaser-Patchkabel und überprüfen Sie die TX/RX-Ausrichtung. Bestätigen Sie die Kompatibilität der Host-Hardware mit SFP-1000Base-SX-Modulen und aktivieren Sie DDM/DOM in Systemen, die dies unterstützen, für Ferndiagnose und vorbeugende Wartung.
