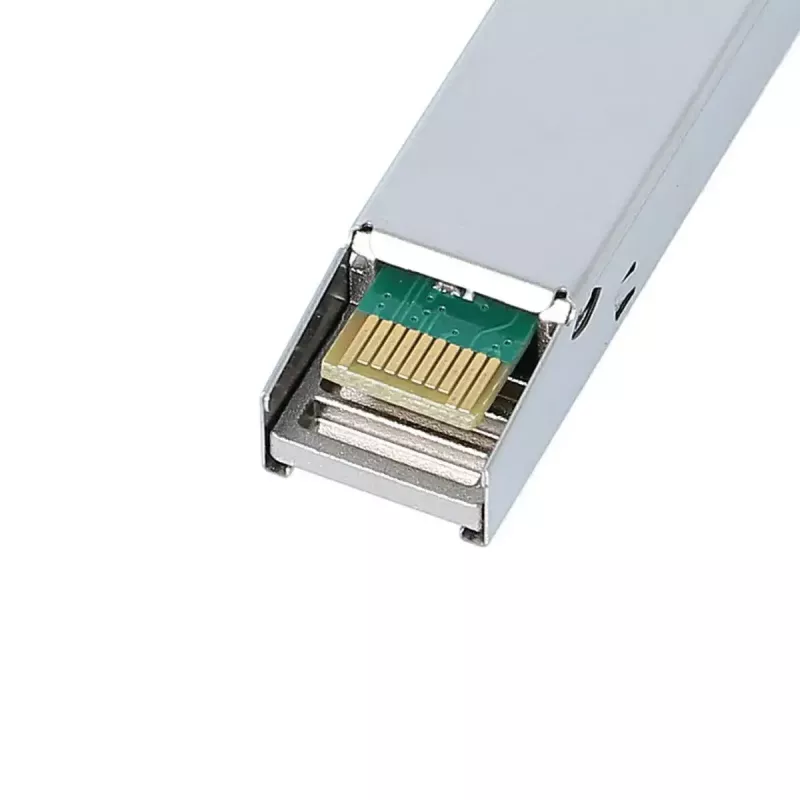

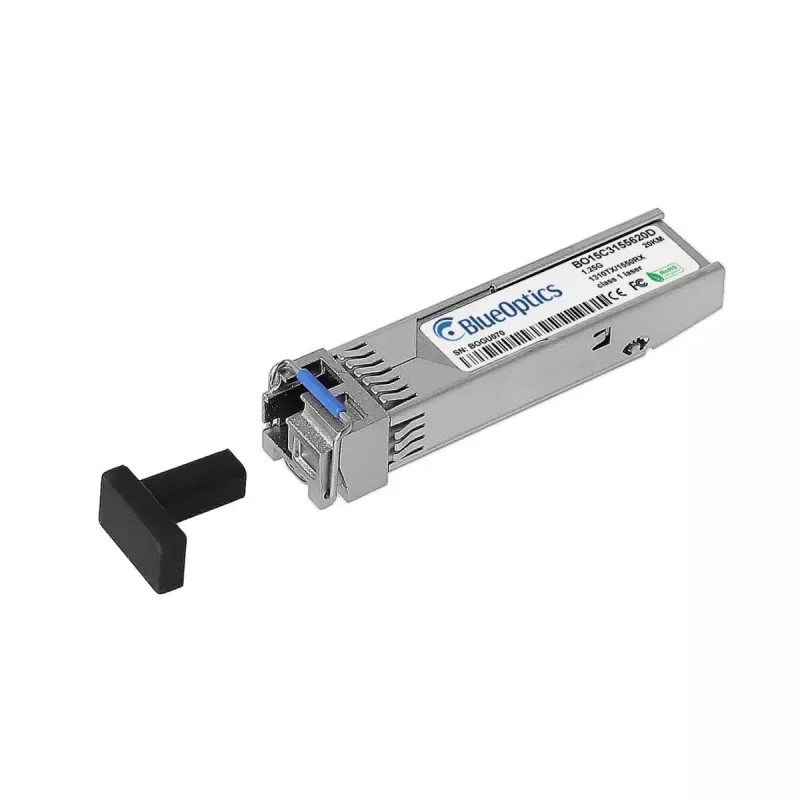

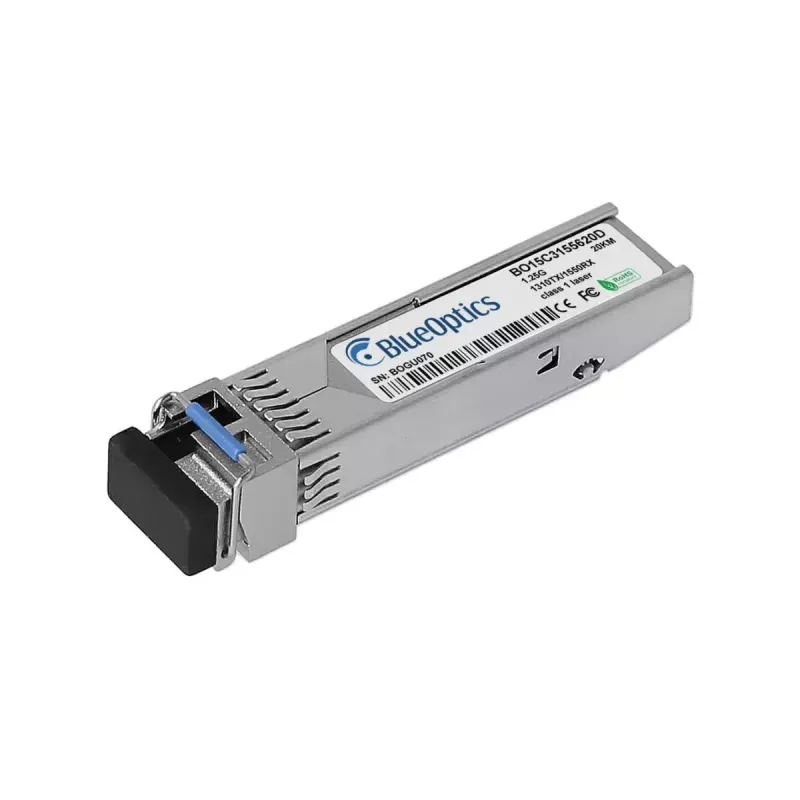

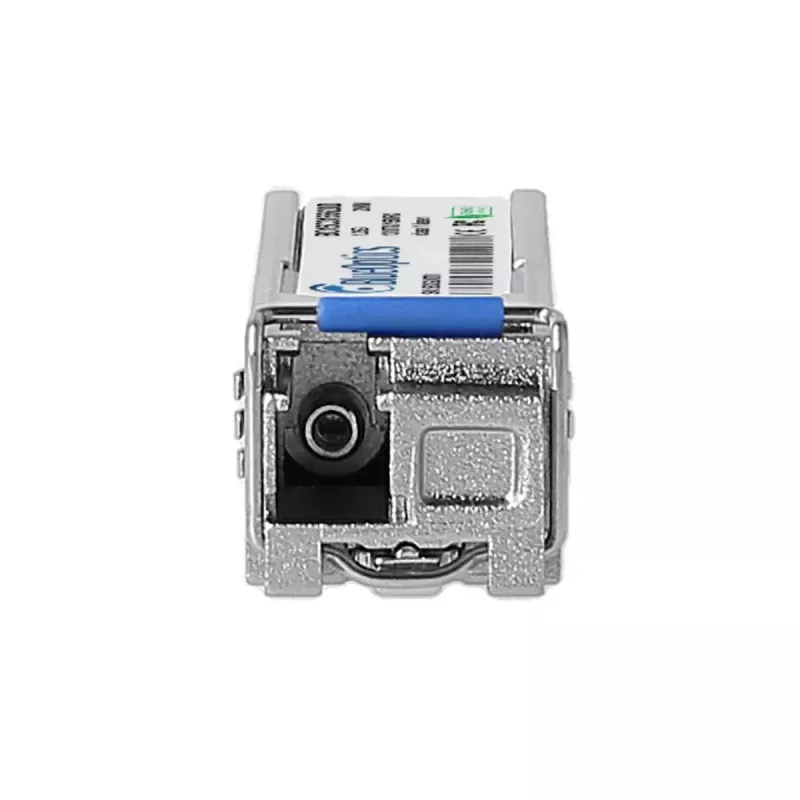

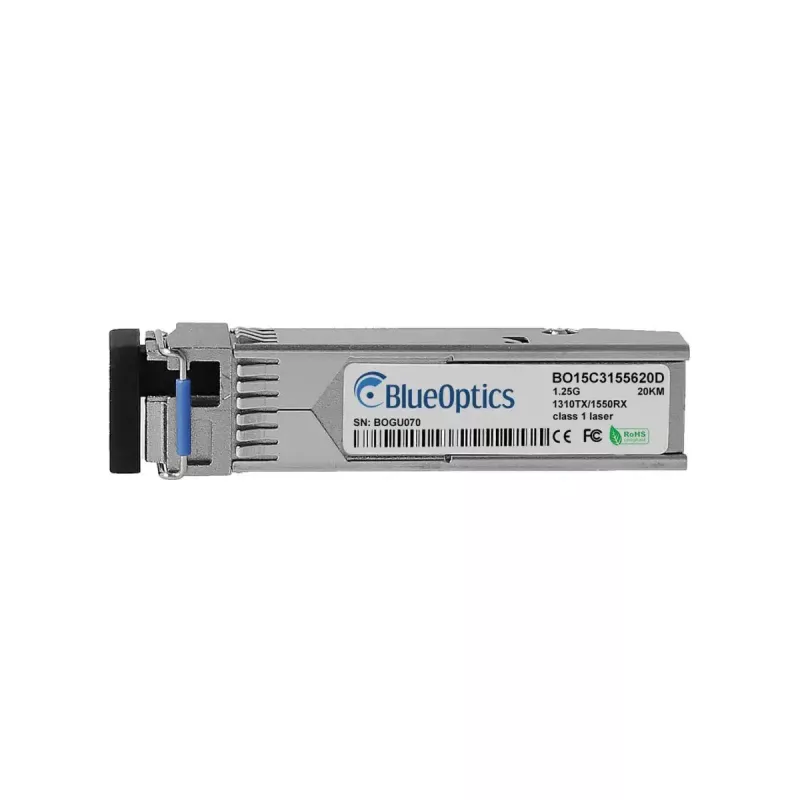

Glasfaser-SFP-Transceiver BlueOptics 551090-BO 20000 m Aluminium

Der BlueOptics 551090-BO ist ein Singlemode-Glasfaser-SFP-Transceiver, der für 1000BASE-BX-U-Anwendungen und Langstreckenverbindungen bis zu 20.000 m entwickelt wurde. In einem Aluminiumgehäuse untergebracht und mit einem Gewicht von nur 20 g, implementiert dieses Modul LC-Simplex-Konnektivität und unterstützt gleichzeitigen Sende- und Empfangsbetrieb über eine einzelne Faser durch Verwendung unterschiedlicher Wellenlängen für Sender und Empfänger. Der Transceiver ist nach MSA-Standards gebaut und eignet sich für den Einsatz in Switches, Routern, Speichersystemen und anderen Netzwerkgeräten, die Standard-SFP-Module akzeptieren.

Vorteile

Das Modul bietet Langstreckenleistung für Gigabit-Ethernet-, Fibre-Channel-over-Ethernet- oder SDH/SONET-Anwendungen bis zu 1,25 Gbit/s bei geringem Gewicht und einem langlebigen Aluminiumgehäuse. Die Einhaltung der MSA-Spezifikationen gewährleistet die Interoperabilität mit einer Vielzahl von Hardware. Das Design verwendet bewährte Laser- und IC-Komponenten, um eine längere Produktlebensdauer und stabile optische Leistung zu bieten, und der Transceiver unterstützt digitale Diagnose (DDM/DOM) zur Echtzeitüberwachung von Versorgungsspannung, Laser-Bias-Strom, Sendeleistung, Empfangsleistung und Temperatur, sofern vom Host-Gerät unterstützt.

Wichtige Spezifikationen

• Übertragungsstandard: 1000BASE-BX-U (1,25 Gbit/s)
• Maximale Übertragungsdistanz: 20.000 m (Singlemode-Faser)
• Steckverbindertyp: LC Simplex
• Optische Wellenlängen: asymmetrisches Sende-/Empfangspaar für Single-Faser-Betrieb
• Gehäusematerial: Aluminium
• Gewicht: 0,02 kg
• Formfaktor: SFP (Small Form-factor Pluggable), MSA-kompatibel
• Digitale Diagnoseüberwachung (DDM/DOM) unterstützt (sofern das Host-Gerät dies unterstützt)

Anwendung

Installieren Sie das SFP-Modul in einen kompatiblen SFP-Steckplatz Ihres Netzwerkgeräts gemäß den Hot-Swap-Richtlinien des Anbieters. Verwenden Sie ein geeignetes Singlemode-LC-Simplex-Patchkabel und stellen Sie die korrekte Polarität und Faserverlegung für bidirektionale Single-Faser-Verbindungen sicher. Konfigurieren Sie die angeschlossenen Geräte mit dem passenden Übertragungsprotokoll und überprüfen Sie die Verbindungsparameter. Wenn digitale Diagnose erforderlich ist, aktivieren und lesen Sie die DDM/DOM-Werte vom Host-System aus, um Spannung, Laserstrom, Ausgangs-/Eingangsleistung und Temperatur zu überwachen.

Empfehlungen

Für optimale Leistung kombinieren Sie den Transceiver mit Singlemode-Faser und hochwertigen LC-Steckverbindern, stellen Sie sicher, dass das Host-Gerät 1000BASE-BX-U und DDM unterstützt, falls Diagnose benötigt wird, und beachten Sie die Herstellerrichtlinien für ESD-Schutz und Installation. Führen Sie Berechnungen des optischen Verlustbudgets für Verbindungen durch, die sich der 20-km-Grenze nähern, und testen Sie das Modul vor umfangreichen Implementierungen mit einem Mustermodul in Ihrer Umgebung.
