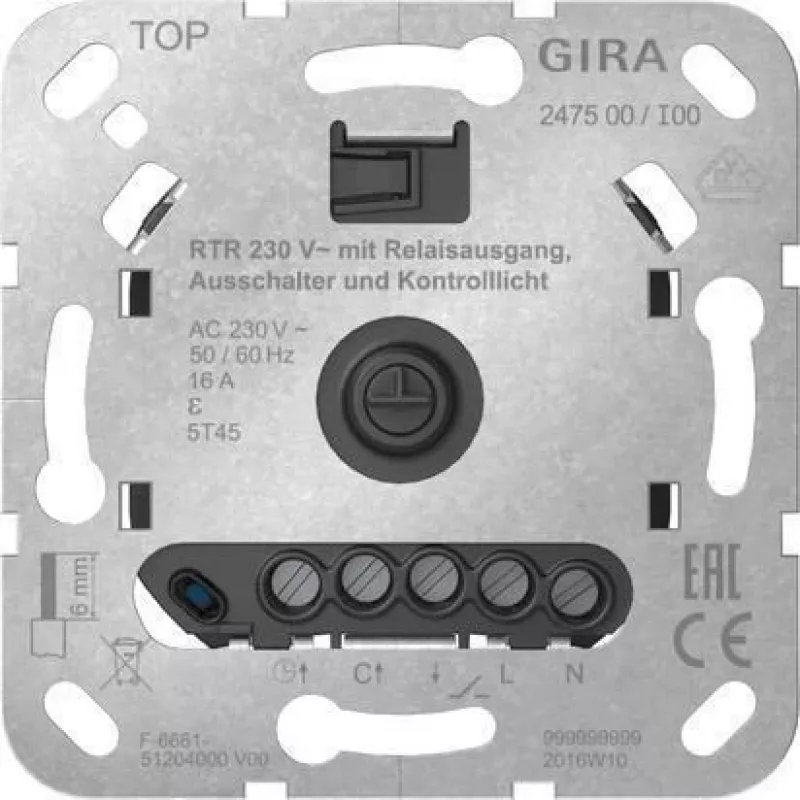

GIRA RTR 230 V Relaisausgang EIN/AUS Regelungseinsatz 247500

Für die präzise Raumtemperaturregelung in Unterputzinstallationen überzeugt der GIRA RTR 230 V Relaisausgang EIN/AUS Regelungseinsatz 247500 mit seinem integrierten Relais und der unkomplizierten EIN/AUS-Schaltung. Anders als thermostatische Heizkörperventile oder komplexe Bussysteme bietet dieser Einsatz eine zuverlässige 230-V-Schaltung direkt aus einer kompakten Einheit, die in Standard-Unterputzdosen passt. Er ist die Kernkomponente für Gira System 55, E2, Event und Esprit Abdeckrahmen und bietet eine saubere, professionelle Lösung für die Heizungs- und Kühlungssteuerung.

Highlights

• 230 V AC Betriebsspannung mit 50/60 Hz Kompatibilität
• 1-poliger potentialfreier Umschaltrelaiskontakt
• Schaltleistung bis 2300 W ohmsch oder 460 VA induktiv
• Elektronische Regelung mit internem Temperatursensor
• Einstellbarer Sollwert von +5 °C bis +30 °C
• Schaltdifferenz von 0,5 K für stabile Regelung
• Integrierter EIN/AUS-Schalter und rote Kontroll-LED
• Unterputz-Design mit Schraubklemmen für Leiter bis 2,5 mm²

Im täglichen Einsatz

Dieser Einsatz ist das Arbeitstier hinter einem Raumthermostat. Nach der Installation hinter einem geeigneten Gira Abdeckrahmen überwacht er kontinuierlich die Umgebungstemperatur über seinen internen Sensor. Wenn die Temperatur vom Sollwert abweicht, schaltet das Relais die angeschlossene Heiz- oder Kühllast. Die rote LED zeigt den aktiven Bedarf an und gibt sofortige visuelle Rückmeldung. Der manuelle EIN/AUS-Schalter ermöglicht es dem Benutzer, die Regelungsfunktion zu deaktivieren, ohne die Abdeckung zu entfernen, nützlich für Wartung oder saisonale Abschaltungen. Mit einem potentialfreien Kontakt kann er eine Vielzahl von Lasten steuern, von Elektroheizungen und thermischen Stellantrieben bis hin zu Pumpen und Ventilatoren, solange die elektrischen Nennwerte eingehalten werden.

Technische Daten

• Produkttyp: Raumtemperaturregler-Einsatz
• Betriebsspannung: 230 V AC, 50/60 Hz
• Ausgang: Relais, 1-poliger potentialfreier Umschaltkontakt
• Max. Schaltstrom (ohmsch): 10 A
• Max. Schaltstrom (induktiv): 2 A
• Max. Schaltleistung (ohmsch): 2300 W
• Max. Schaltleistung (induktiv): 460 VA
• Temperatur-Einstellbereich: +5 °C bis +30 °C
• Schaltdifferenz: 0,5 K
• Regelungsart: Elektronisch
• Sensor: Interner Temperatursensor
• Funktionen: EIN/AUS-Schalter, Kontroll-LED (rot)
• Montage: Unterputz, für Standard-Unterputzdosen
• Kompatibilität: Gira System 55, E2, Event, Esprit (erfordert Abdeckrahmen)
• Anschluss: Schraubklemmen, max. Leiterquerschnitt 2,5 mm²
• Schutzart: IP20
• Umgebungstemperaturbereich: -5 °C bis +45 °C
• Einbautiefe: ca. 32 mm

Abschließende Anmerkung

Der GIRA 247500 Einsatz ist eine zuverlässige Basis für eine individuelle Raumtemperaturregelung. Kombinieren Sie ihn mit einem passenden Gira Abdeckrahmen und Drehknopf, um ein komplettes Thermostat zu erstellen, das sich nahtlos in jedes Interieur einfügt.
