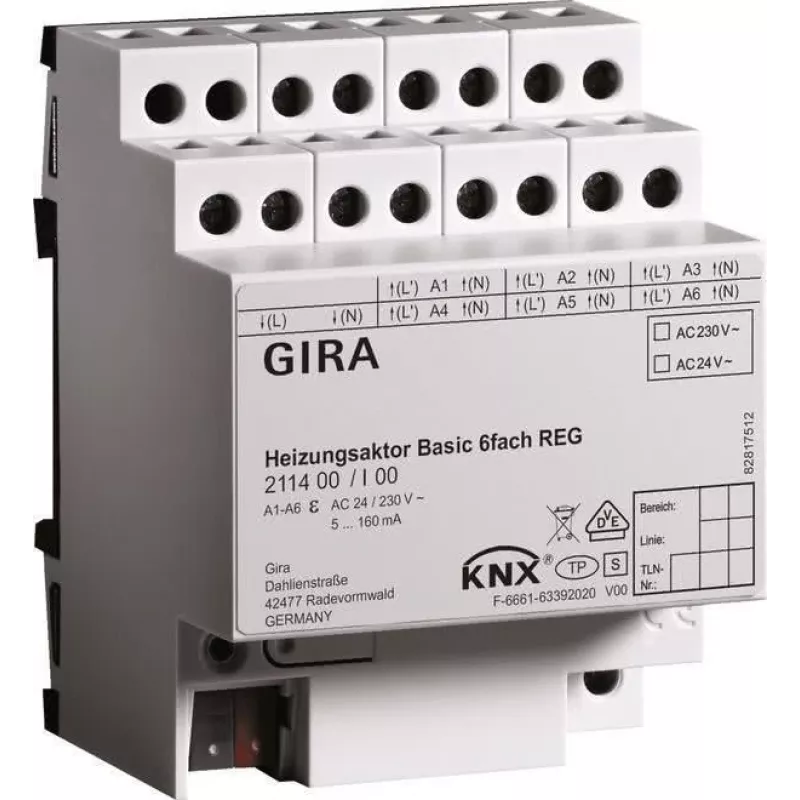

GIRA Heizungsaktor 6-fach basic KNX REG 211400

Dieser GIRA Heizungsaktor zeichnet sich durch seine sechs unabhängigen Schaltausgänge aus, von denen jeder elektrothermische Ventilantriebe über PWM oder 2-Punkt-Regelung ansteuern kann, was ihn zu einer flexiblen Wahl für die KNX-basierte Raumtemperaturregelung macht. Im Gegensatz zu einfacheren Aktoren unterstützt er sowohl 24 V AC als auch 230 V AC Ausgangsspannungen, die pro Kanal ausgewählt werden können, um verschiedene Antriebstypen zu bedienen.

Highlights

• 6-fach Schaltausgänge für elektrothermische Antriebe
• Pro Kanal wählbare Ausgangsspannung: 24 V AC oder 230 V AC
• PWM- oder 2-Punkt-Regelung für präzise Temperaturregelung
• Integrierter Ventilschutz, Frostschutz und Notbetrieb
• Kompakte 4 TE Hutschienenmontage

Im täglichen Einsatz

Der Aktor wird direkt über den KNX-Bus mit Strom versorgt, während die Ausgänge eine externe Hilfsspannung benötigen. Statusrückmeldungen für jeden Kanal werden über KNX übertragen, was die Integration in Gebäudemanagementsysteme ermöglicht. Die Programmierung erfolgt mit der ETS-Software. Das Gerät ist für die Installation in Verteilern auf einer DIN-Schiene konzipiert und belegt 4 Modulbreiten.

Technische Daten

• Bussystem: KNX
• Produkttyp: Heizungsaktor
• Anzahl der Ausgänge: 6
• Ausgangstyp: Schaltausgänge für elektrothermische Antriebe
• Ausgangsspannung: 24 V AC oder 230 V AC (pro Kanal wählbar)
• Ausgangsstrom pro Kanal: Max. 0,5 A
• Gesamtausgangsstrom: Max. 3 A
• Regelungsmethode: PWM oder 2-Punkt-Schaltung
• Montageart: DIN-Schiene (REG)
• Modulbreite: 4 TE
• Stromversorgung (Gerät): KNX-Busspannung (21-30 V DC)
• Hilfsspannung (Ausgänge): Extern 24 V AC oder 230 V AC
• Anschlüsse: Schraubklemmen
• Betriebsarten: Heizen oder Kühlen
• Schutzfunktionen: Ventilschutz, Frostschutz, Notbetrieb
• Statusrückmeldung: Ja, über KNX
• Programmierung: ETS
• Betriebstemperatur: -5 °C bis +45 °C
• Schutzart: IP20

Abschließende Bemerkung

Ein zuverlässiger und vielseitiger Heizungsaktor für KNX-Installationen, der eine kanalweise Spannungsauswahl und wesentliche Ventilschutzfunktionen bietet.
