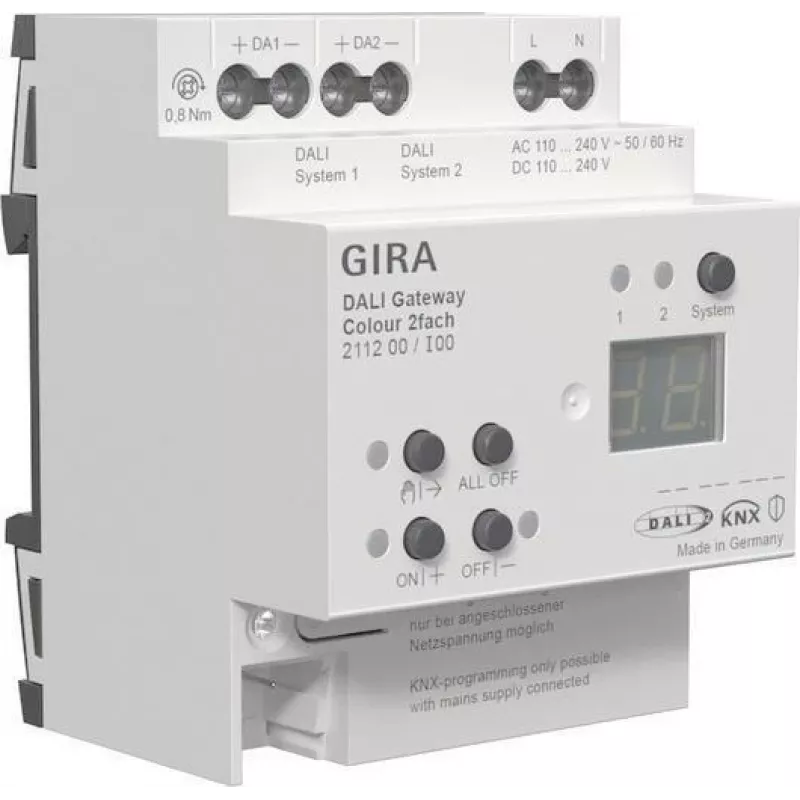

gira DALI Gateway Colour 2f REG KNX Secure – REG-Gateway für DALI-Lichtsteuerung (Modell 211200)

gira DALI Gateway Colour 2f REG KNX Secure ist ein REG-Gateway, das KNX-Automation mit DALI-Farblichtsystemen verbindet. Konzipiert für die Integration in Elektroverteilungen, ermöglicht das Gerät die Steuerung von DALI-Farbleuchten über den KNX-Bus. Es unterstützt Szenenmanagement, Dimmen und Farbsteuerung über KNX-Bedienoberflächen und Logik und erlaubt so die zentrale Bedienung von Tunable-White- und RGB/RGBW-Leuchten in gewerblichen und privaten Installationen.

Vorteile

Das Gateway bietet zuverlässige Protokollübersetzung zwischen KNX und DALI-Farbsteuerung und erfüllt gleichzeitig die KNX-Secure-Anforderungen für authentifizierte Kommunikation. Sein REG-Formfaktor vereinfacht die Installation in Verteilerschränken und Schaltschränken. Mit Unterstützung für zwei DALI-Linien ermöglicht es mehrere DALI-Farbleuchten und -gruppen, sodass flexibles Szenen- und Farbmanagement ohne zusätzliche Steuerungen möglich ist. Das Gerät ist für Systemintegratoren und Installateure gedacht, die eine kompakte, interoperable Schnittstelle für eine einheitliche Lichtsteuerung benötigen.

Geeignet für

Technische Daten

Verwendung

Montieren Sie das DALI Gateway Colour 2f REG auf einer Standard-Hutschiene im Elektroverteiler und verbinden Sie den KNX-Bus mit der KNX-Klemme des Gateways. Verdrahten Sie die beiden DALI-Linien mit den DALI-Ausgangsklemmen und schließen Sie einzelne DALI-Farbleuchten oder -Treiber gemäß den DALI-Installationsrichtlinien an. Nehmen Sie das Gerät mit KNX-Programmierwerkzeugen und dem DALI-Adressierverfahren in Betrieb, um Leuchten, Gruppen und Szenen zuzuweisen. Nach der Inbetriebnahme erfolgt die Steuerung von Dimmen, Farbtemperatur und Farbkanälen über KNX-Bedienoberflächen, Logik oder Visualisierungssysteme.

Empfehlungen

Stellen Sie sicher, dass die verwendeten DALI-Leuchten und -Treiber mit den für das Projekt erforderlichen Farbsteuerungsfunktionen (Tunable-White, RGB oder RGBW) kompatibel sind. Befolgen Sie die KNX-Secure-Inbetriebnahmeverfahren und achten Sie auf die Trennung von Strom- und Steuerleitungen im Verteilerschrank. Berücksichtigen Sie bei größeren DALI-Installationen die Leitungslänge und die Anzahl der Geräte pro DALI-Linie, um die Protokollgrenzen einzuhalten und einen stabilen Betrieb zu gewährleisten.
