GIGABYTE B840M H Mainboard - AMD Ryzen 9000 CPUs, 5+2+2 Phasen VRM, bis zu 7200 MHz DDR5 (OC), 1xPCIe 4.0 M.2, 1GbE LAN, USB 3.2 Gen 1

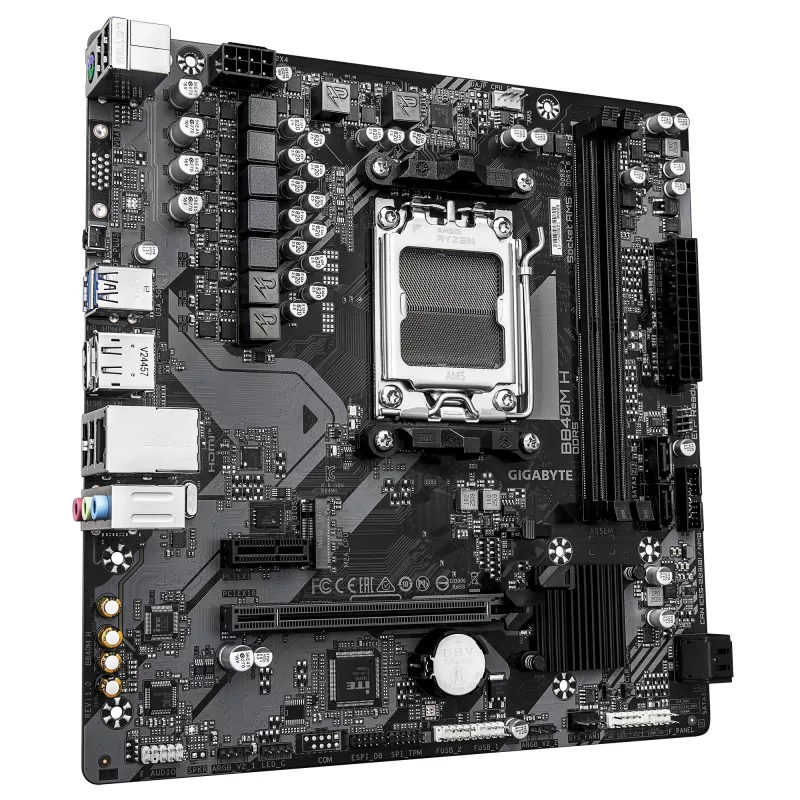

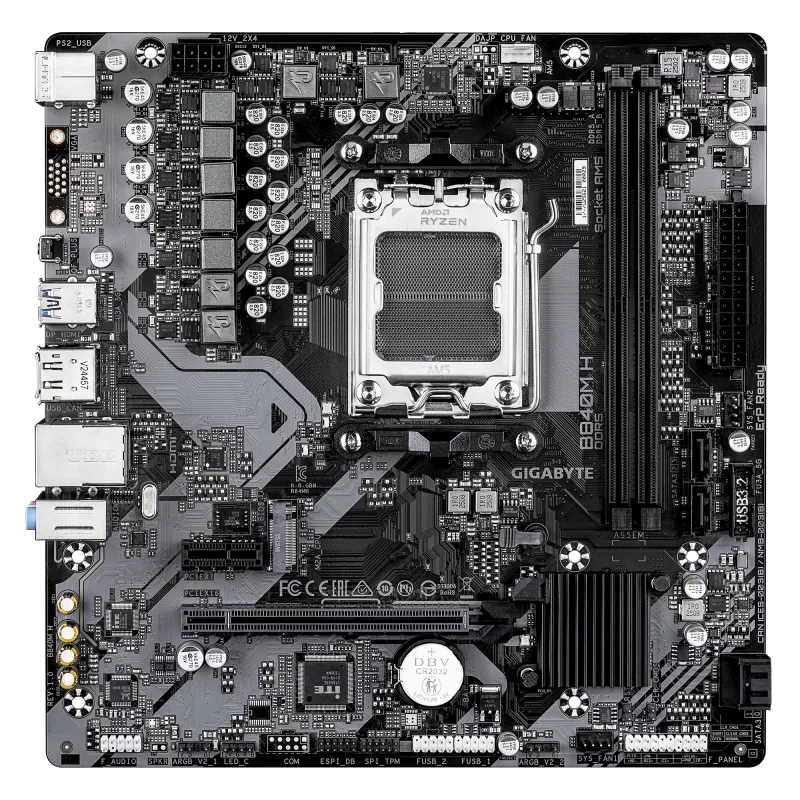

Das GIGABYTE B840M H ist ein Micro-ATX-Mainboard für AMD-Sockel-AM5-Prozessoren, basierend auf dem AMD-B840-Chipsatz. Es unterstützt AMD Ryzen 7000-, 8000- und 9000-Serien-CPUs, zwei DDR5-DIMMs bis zu 128 GB (OC bis zu 7200 MHz), einen PCIe 4.0 x4 M.2-Steckplatz, SATA III- und PCIe-Speicher mit RAID 0/1/5/10-Unterstützung sowie Gigabit-Ethernet. Das Board verfügt über ein digitales 5+2+2-Phasen-VRM-Design und benutzerfreundliche BIOS-/Utility-Funktionen wie Multi-Theme-UI, AIO-Lüftersteuerung und Q-Flash Auto-Scan.

Vorteile

Das Micro-ATX-Format bietet eine kompakte Grundfläche, die sich für kleinere Desktop-Builds eignet und dabei wesentliche Konnektivitäts- und Erweiterungsoptionen beibehält. Die Unterstützung von DDR5-Speicher und einem PCIe 4.0 M.2-Steckplatz sorgt für schnelle Systemspeicher- und Speicherleistung. Das digitale 5+2+2-Phasen-VRM verbessert die Stabilität der Stromversorgung für kompatible AM5-Prozessoren. Integrierte BIOS- und Softwarefunktionen vereinfachen Systemabstimmung, Lüftersteuerung und Firmware-Updates.

Geeignet für

• Kompakte Desktop- und Small-Form-Factor-PC-Builds
• Einsteiger- bis Mittelklasse-Gaming-Systeme mit AMD Ryzen AM5-CPUs
• Heim- oder Büroproduktivität und Content-Erstellung auf einem kompakten Mainboard

Technische Daten

• Formfaktor: Micro ATX
• Chipsatz: AMD B840
• Prozessorsockel: AMD Sockel AM5 (unterstützt Ryzen 7000/8000/9000 Serie)
• Arbeitsspeicher: 2 × DDR5-DIMM-Steckplätze, bis zu 128 GB (OC bis zu 7200 MHz)
• Speicher: 1 × PCIe 4.0 x4 M.2-Steckplatz, SATA III-Anschlüsse, RAID 0/1/5/10-Unterstützung
• Erweiterung: PCIe-Steckplätze geeignet für dedizierte Grafikkarten und Zusatzkarten
• Audio: 7.1-Kanal Onboard-Audio (Realtek-Codec)
• Netzwerk: Gigabit-Ethernet
• BIOS: UEFI AMI mit Clear-CMOS-Jumper

Anwendung

Installieren Sie das Mainboard in ein kompatibles Micro-ATX-Gehäuse und befestigen Sie es mit Abstandshaltern. Setzen Sie eine kompatible AM5-CPU und den empfohlenen CPU-Kühler ein, installieren Sie bis zu zwei DDR5-Speichermodule gemäß dem Mainboard-Handbuch für Dual-Channel-Bestückung und schließen Sie Speichergeräte an den M.2-Steckplatz oder die SATA-Anschlüsse an. Schließen Sie die Stromanschlüsse eines geeigneten Netzteils an, verbinden Sie Frontpanel-Anschlüsse, Lüfter und Peripheriegeräte und rufen Sie das UEFI-BIOS auf, um Speicherprofile (EXPO), Bootreihenfolge und Lüfterkurven zu konfigurieren. Verwenden Sie die mitgelieferte GIGABYTE-Software oder das BIOS Q-Flash, um bei Bedarf die Firmware zu aktualisieren.

Empfehlungen

Verwenden Sie für stabile Leistung hochwertige DDR5-Speichermodule, die für AM5/EXPO zertifiziert sind, und sorgen Sie für ausreichende CPU-Kühlung beim Übertakten. Halten Sie das BIOS auf dem neuesten Stand und konfigurieren Sie RAID-Arrays und Speichereinstellungen im BIOS, bevor Sie das Betriebssystem installieren.
