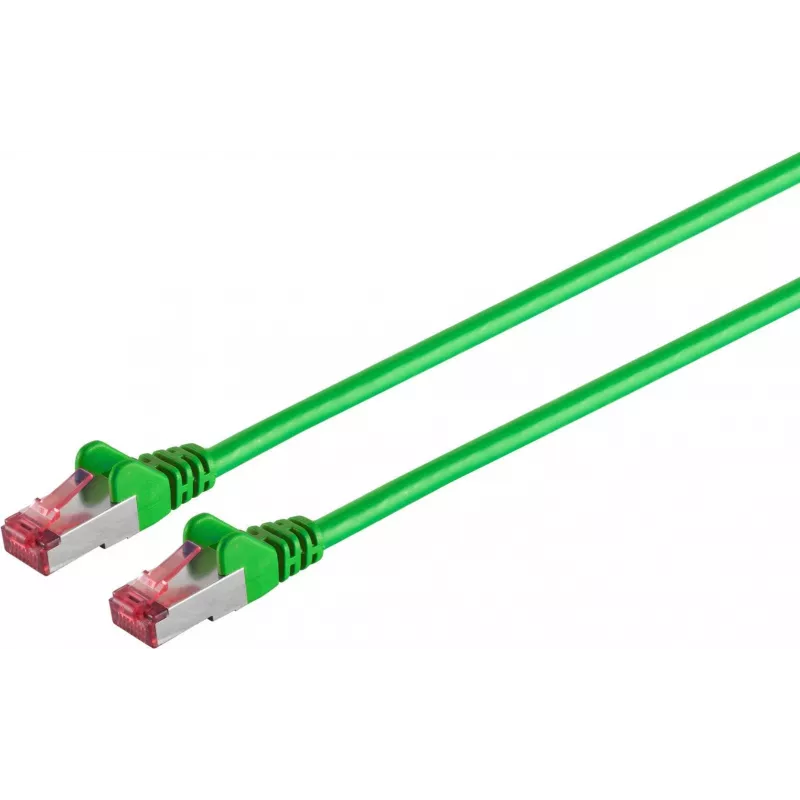

Geschirmtes Ethernet-Kabel ShiverPeaks 75725-AG Cat 6A S/FTP PIMF, 4-paarig, 10 Gbps

ShiverPeaks 75725-AG Cat 6A S/FTP PIMF, 4-paarig, 10 Gbps ist ein geschirmtes Ethernet-Kabel, das für strukturierte Netzwerkinstallationen entwickelt wurde, die hohen Durchsatz und verbesserte Störfestigkeit gegenüber elektromagnetischen Interferenzen erfordern. Das Kabel verfügt über vier einzeln foliengeschirmte verdrillte Paare (S/FTP) in Kombination mit einem Gesamtgeflechtschirm und ermöglicht eine stabile 10-Gbps-Übertragung über standardmäßige horizontale Strecken. Es entspricht der Kategorie 6A und eignet sich für moderne LAN-Umgebungen, PoE-Geräte und Rechenzentrumsverbindungen, bei denen reduziertes Übersprechen und gleichbleibende Signalintegrität erforderlich sind.

Vorteile

Die Kombination aus Einzelpaar-Folienschirmung und Gesamtgeflecht reduziert Fremdübersprechen und externe EMI und verbessert die Verbindungsstabilität für Hochgeschwindigkeitsanwendungen. Die Cat-6A-Leistung unterstützt 10-Gbps-Ethernet über typische strukturierte Verkabelungsdistanzen und bietet gleichzeitig Reserven für erweiterte Messmargen. Das Kabel ist halogenfrei, wodurch im Brandfall giftiger Rauch und korrosive Gase reduziert werden. Seine S/FTP-PIMF-Konstruktion ermöglicht außerdem vorhersehbare Impedanz und geringe Einfügedämpfung für zuverlässige Netzwerkdiagnose und Zertifizierung.

Geeignet für

• 10-Gbps-Ethernet-Verbindungen in Rechenzentren und Serverräumen
• Backbone- und horizontale Verkabelung für Büro-LANs
• Power-over-Ethernet-Geräte (PoE) einschließlich Kameras, Wi-Fi-Access-Points und VoIP-Telefone
• Umgebungen mit erhöhter EMI oder dichter Kabelbündelung

Wichtige Spezifikationen

• Kategorie: Cat 6A (augmented)
• Schirmung: S/FTP (Einzelpaar-Folie + Gesamtgeflechtschirm)
• Paare: 4 verdrillte Paare, PIMF (Paare in Metallfolie)
• Maximal unterstützte Datenrate: 10 Gbps über strukturierte Verkabelung
• Leitertyp: Litze oder Massivkupfer je nach Produktvariante (siehe Produktkennzeichnung)
• Aufbau: halogenfreies Mantelmaterial
• Impedanz: 100 Ω Wellenimpedanz
• Farbe: Grün (Kabelmantel)

Anwendung

Installieren Sie das Kabel gemäß den üblichen Verfahren für strukturierte Verkabelung, beachten Sie den zulässigen Biegeradius und vermeiden Sie scharfe Knicke. Terminieren Sie das Kabel mit kompatiblen geschirmten Cat-6A-Steckern und stellen Sie eine korrekte Erdung des Gesamtschirms sicher, um die Schirmwirkung zu erhalten. Bei der Führung durch Patchfelder, Racks oder Kabelkanäle vermeiden Sie dichte Bündelung in der Nähe von Starkstromleitungen, um induzierte Störungen zu minimieren. Führen Sie nach der Installation eine Zertifizierungsmessung durch, um Leistungsparameter wie Einfügedämpfung, NEXT und Rückflussdämpfung zu überprüfen und die 10-Gbps-Tauglichkeit zu bestätigen.

Empfehlungen

Für optimale Leistung verwenden Sie geschirmte Cat-6A-Patchkabel und geschirmte Patchfelder, die der S/FTP-Konstruktion entsprechen und eine durchgehende Schirmerdung gewährleisten. Beachten Sie die Herstellerrichtlinien für die maximale Horizontallänge sowie die Spezifikationen für Biegeradien und Anzugsdrehmomente bei der Konnektormontage.
