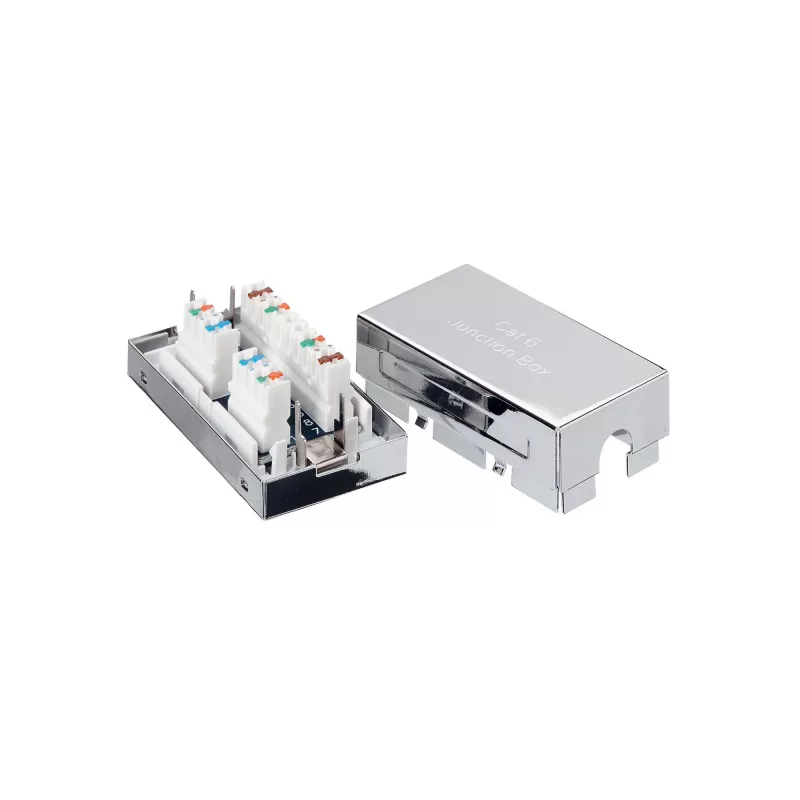

Geschirmte Anschlussdose Equip Kat.6 135620

Die equip® geschirmte Anschlussdose Kat.6 135620 ist ein kompaktes ABS-Gehäuse, das dazu dient, zwei Kabel direkt ohne zusätzliche Steckverbinder oder Kupplungen zu verbinden. Ihre geschirmte Konstruktion und die LSA-Klemmen ermöglichen dauerhafte, platzsparende Spleiße für feste Verkabelungsstrecken oder Reparaturen, sodass beschädigte Kabel verlängert oder wieder verbunden werden können, wobei die Schirmkontinuität erhalten bleibt.

Vorteile

Die Anschlussdose bietet eine nachhaltige und platzsparende Lösung für die Herstellung permanenter Kabelverbindungen. Ihr ABS-Gehäuse ist leicht und zugleich robust, und die integrierten LSA-Klemmen vereinfachen den Kabelabschluss und die Wiederverbindung. Die Schirmkompatibilität trägt dazu bei, die Signalintegrität in geschirmten Cat6-Installationen zu bewahren.

Geeignet für

• Spleiße von Innenbereich-Netzwerkkabeln in geschirmten Cat6-Installationen
• Permanente Unterputz- oder Kanalverbindungen, bei denen keine Steckverbinder erwünscht sind
• Reparaturen vor Ort und Verlängerungen beschädigter Netzwerkkabel

Technische Daten

• Marke: EQUIP
• Modell / MPN: 135620
• Kategorie: Auslässe / Anschlussdose
• Material: ABS-Kunststoff
• Geschirmt: ja (ausgelegt für geschirmte Cat6-Kabel)
• Abschluss: LSA-Klemmen
• Gewicht: 0,062 kg
• Abmessungen (Dose): 34,9 mm (B) x 23,9 mm (T)
• Verpackungsabmessungen: 175 mm x 29 mm x 100 mm

Verwendung

Öffnen Sie das ABS-Gehäuse, führen Sie die beiden Kabelenden so ein, dass Schirme und Leiter nach Bedarf freiliegen, und befestigen Sie jeden Leiter gemäß den üblichen Farbcodes für Cat6 in den LSA-Klemmen. Stellen Sie die Schirmkontinuität wieder her, indem Sie die Kabelschirme mit dem Erdungspunkt der Dose verbinden, falls vorhanden. Schließen Sie das Gehäuse, um den Spleiß vor mechanischer Beanspruchung und Staub zu schützen.

Empfehlungen

Verwenden Sie diese Anschlussdose für trockene Inneninstallationen und stellen Sie eine ordnungsgemäße Erdung der geschirmten Kabel sicher, um die EMV-Leistung zu erhalten. Setzen Sie die Dose keiner Außenbewitterung oder übermäßiger Feuchtigkeit aus; befolgen Sie bei festen Unterputzinstallationen die örtlichen Elektro- und Bauvorschriften.
