Gelenk-Drehmomentschlüssel Wiha TorqueVario-S T electric

Der Wiha TorqueVario-S T electric ist ein voll einstellbarer Drehmomentschraubendreher mit T-Griff, der für präzises Befestigen zwischen 5 und 14 Nm entwickelt wurde. Er kombiniert einen einstellbaren Drehmomentmechanismus mit isolierten Drehmomentklingen und einer übersichtlichen numerischen Nm-Anzeige und ermöglicht so eine kontrollierte Drehmomentabgabe für elektrische und mechanische Aufgaben. Das Werkzeug ist VDE- und IEC-zertifiziert für sicheres Arbeiten an spannungsführenden Teilen bis 1.000 V AC und erfüllt die Genauigkeitsanforderungen nach EN ISO 6789.

Vorteile

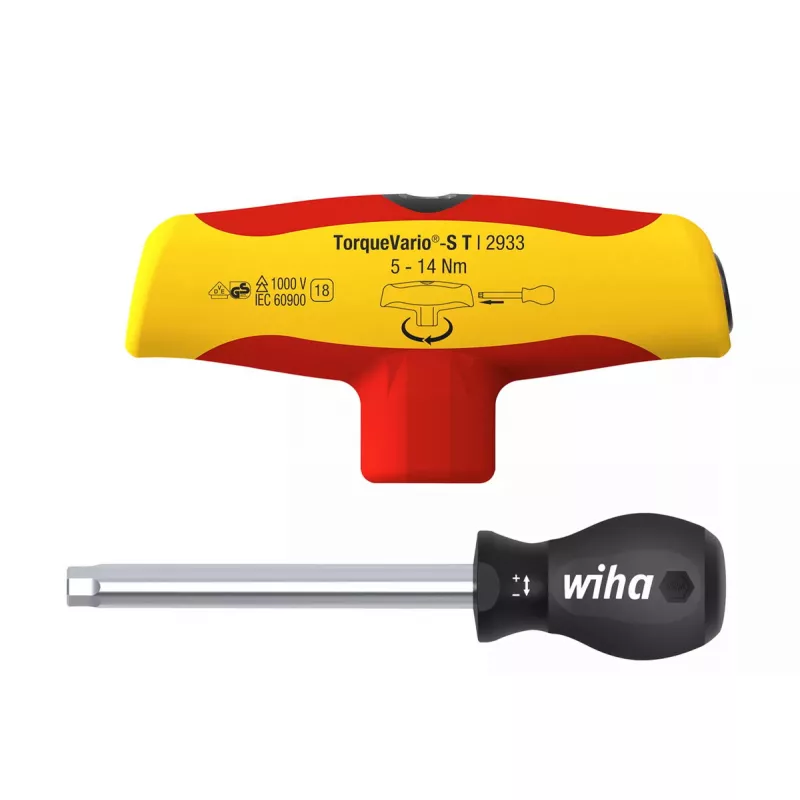

Der Drehmomentschraubendreher gibt ein hörbares und fühlbares Signal, wenn das voreingestellte Drehmoment erreicht ist, und verfügt über eine integrierte Rutschkupplung, um ein Überschreiten des Solldrehmoments zu verhindern. Die Drehmomenteinstellungen werden über eine seitliche Klappe vorgenommen, die mit einer Ein-Cent-Münze geöffnet werden kann, und mit dem mitgelieferten Justierwerkzeug eingestellt. Mit einer Auslösegenauigkeit von ±6 % und Isolierung an Griff und Klingen schützt das Werkzeug sowohl das Material als auch den Benutzer und reduziert Nacharbeiten.

Geeignet für

• Präzisionsbefestigung von Schrauben und Bolzen im Bereich von 5–14 Nm

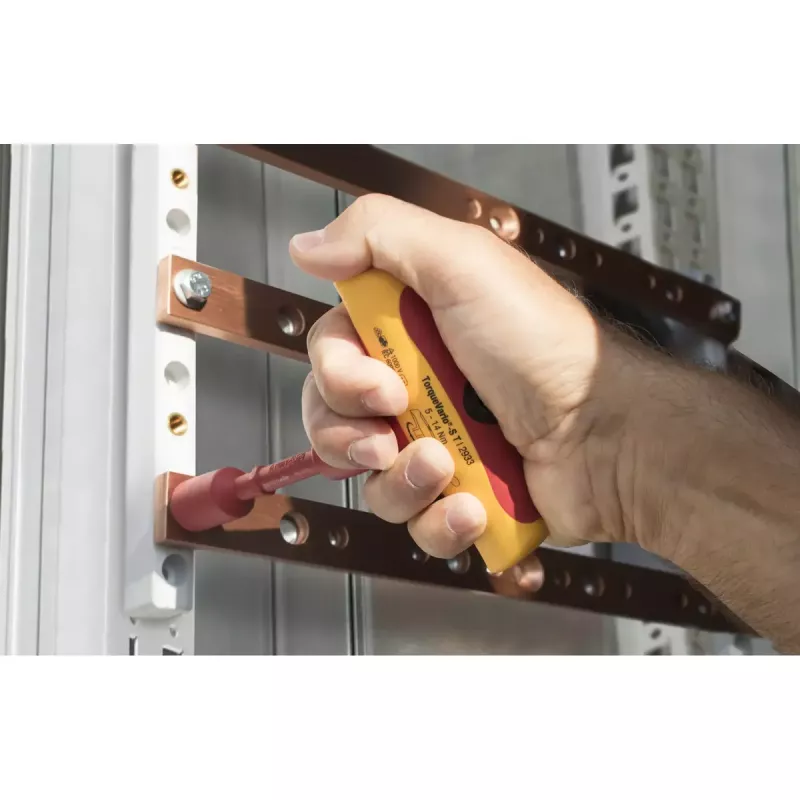

• Elektroinstallation und Wartung an spannungsführenden Teilen bis 1.000 V AC
• Professionelle Montage- und Servicearbeiten, die kalibriertes Drehmoment erfordern

Technische Daten

• Marke: wiha
• Modell: TorqueVario-S T electric (MPN 43177, EAN 4010995431778)
• Drehmomentbereich: 5–14 Nm
• Auslösegenauigkeit: ±6 % (entspricht EN ISO 6789)
• Isolationsklasse: VDE- und IEC-zertifiziert für den Einsatz bis 1.000 V AC
• Länge: 120 mm; Breite: 56 mm; Gewicht: 0,375 kg
• Griffarbe: Rot, Gelb

Anwendung

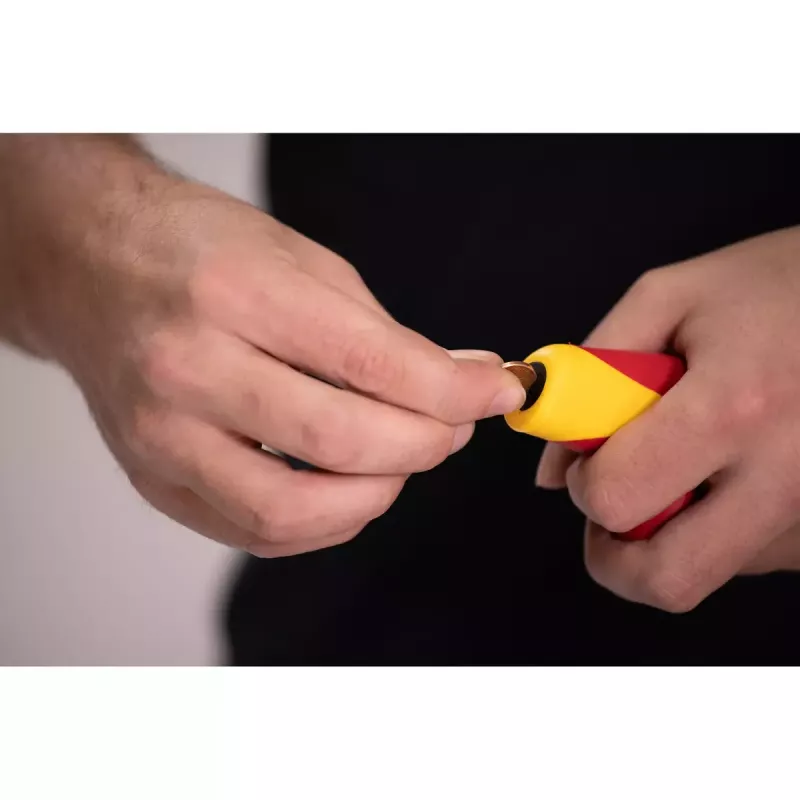

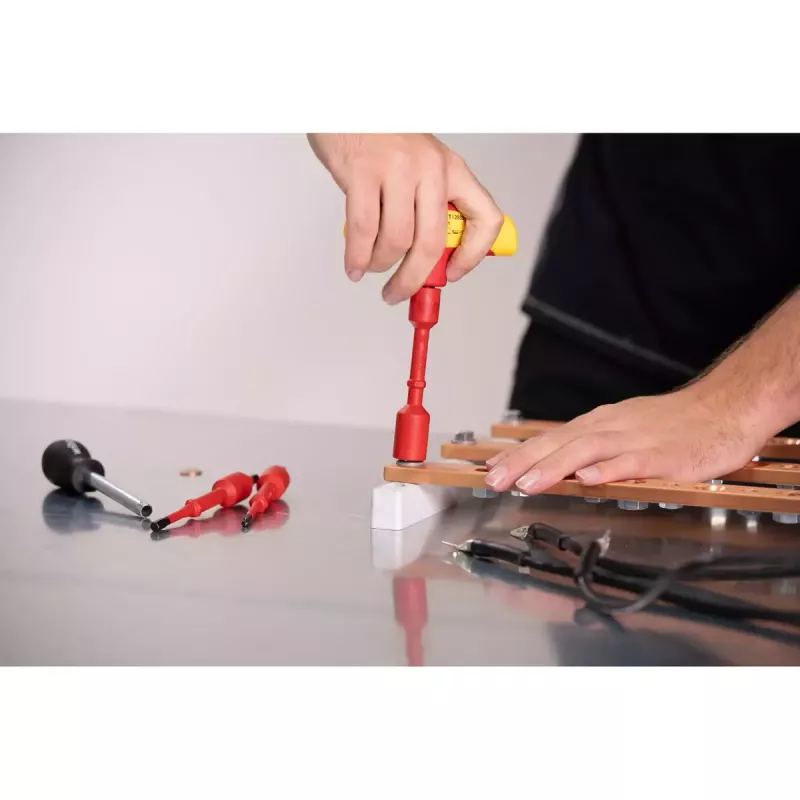

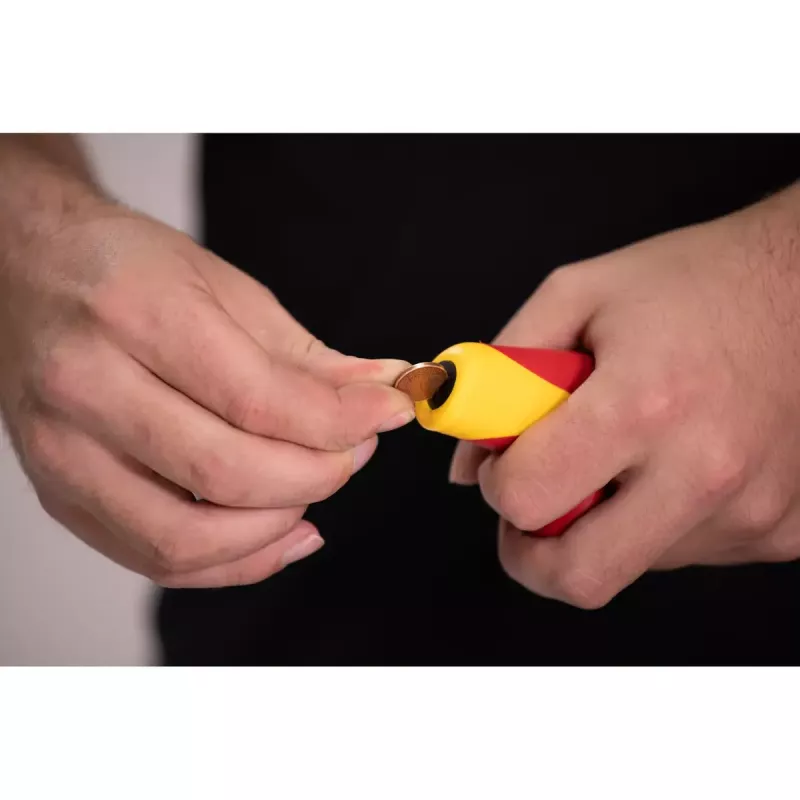

Öffnen Sie die seitliche Klappe mit einer Ein-Cent-Münze, um auf den Einstellmechanismus zuzugreifen. Verwenden Sie das mitgelieferte Justierwerkzeug, um den gewünschten Drehmomentwert einzustellen, und überprüfen Sie die Einstellung auf der numerischen Nm-Anzeige. Setzen Sie den T-Griff auf das Verbindungselement und ziehen Sie es fest, bis das hörbare und fühlbare Signal anzeigt, dass das voreingestellte Drehmoment erreicht wurde. Die integrierte Rutschkupplung verhindert eine weitere Drehmomentabgabe über den eingestellten Wert hinaus.

Empfehlungen

Überprüfen Sie die Kalibrierung regelmäßig und befolgen Sie die Richtlinien der EN ISO 6789 für Drehmomentwerkzeuge. Verwenden Sie die isolierten Drehmomentklingen und den T-Griff nur innerhalb des angegebenen Bereichs von 5–14 Nm und an spannungsführenden Teilen bis 1.000 V AC wie zertifiziert. Lagern Sie das Werkzeug trocken und schützen Sie es vor mechanischen Stößen, um die Genauigkeit zu erhalten.
