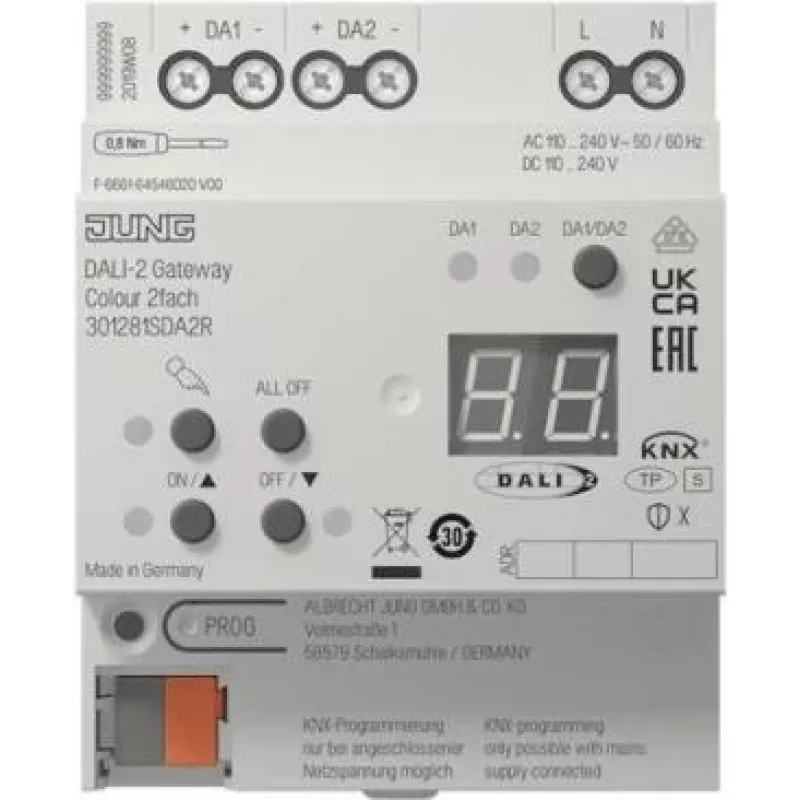

Gateway Jung 30128 1S DA2 R KNX DALI-2 Gateway Farbe 2‑kanalig

Das Gateway Jung 30128 1S DA2 R KNX DALI-2 Gateway Farbe 2‑kanalig verbindet die KNX-Gebäudeautomation mit DALI-2-Beleuchtungsgeräten und stellt zwei unabhängige DALI-Kanäle für farbfähige Leuchten und Treiber bereit. Es ermöglicht eine bidirektionale Kommunikation zwischen dem KNX-Bus und den angeschlossenen DALI-2-Geräten, wodurch die Überwachung, Steuerung und Rückmeldung von Farbeinstellungen, Szenen und Gerätestatus möglich wird. Das Gerät eignet sich zur Integration von farbvariablen Leuchten in KNX-Systeme in gewerblichen und privaten Installationen, bei denen eine koordinierte Farbsteuerung und Szenenverwaltung erforderlich ist.

Vorteile

Dieses KNX-zu-DALI-2-Gateway unterstützt zwei getrennte DALI-Kanäle zur unabhängigen Steuerung verschiedener Beleuchtungsgruppen oder -zonen. Es bietet bidirektionale Rückmeldung, sodass KNX Gerätestatus und Farbparameter aus dem DALI-2-Netzwerk auslesen kann. Das Gateway ermöglicht die Farbsteuerung und den Szenenabruf für DALI-2-farbfähige Leuchten bei gleichzeitiger zentraler Steuerung über KNX. Sein kompaktes Moduldesign vereinfacht die Integration in Standard-Elektroverteiler und KNX-Projekte.

Geeignet für

Wichtige technische Daten

Verwendung

Montieren Sie das Gateway gemäß den elektrischen Sicherheitsvorschriften im Installationsgehäuse und schließen Sie den KNX-Bus und die beiden DALI-2-Kanäle an die entsprechenden Klemmen an. Konfigurieren Sie Gruppenadressen, Farbsteuerungsparameter und Szenenzuordnungen im KNX-Engineering-Tool und nehmen Sie die angeschlossenen DALI-2-Geräte in Betrieb, um Adressen und Funktionen zu erkennen. Verwenden Sie die KNX-Visualisierung oder Bedienpaneele, um Farbbefehle zu senden, Szenen abzurufen und den Gerätestatus zu überwachen; das Gateway übersetzt und leitet Befehle und Rückmeldungen zwischen den beiden Systemen weiter.

Empfehlungen

Führen Sie für einen zuverlässigen Betrieb die Inbetriebnahme der DALI-2-Geräte durch und überprüfen Sie die Kompatibilität der farbfähigen Treiber, bevor Sie die KNX-Konfiguration abschließen. Halten Sie die DALI-Verdrahtung von Hochspannungskabeln getrennt, befolgen Sie die Installationsrichtlinien des Herstellers und dokumentieren Sie Gruppen- und Szenenzuordnungen im KNX-Projekt für die zukünftige Wartung.
