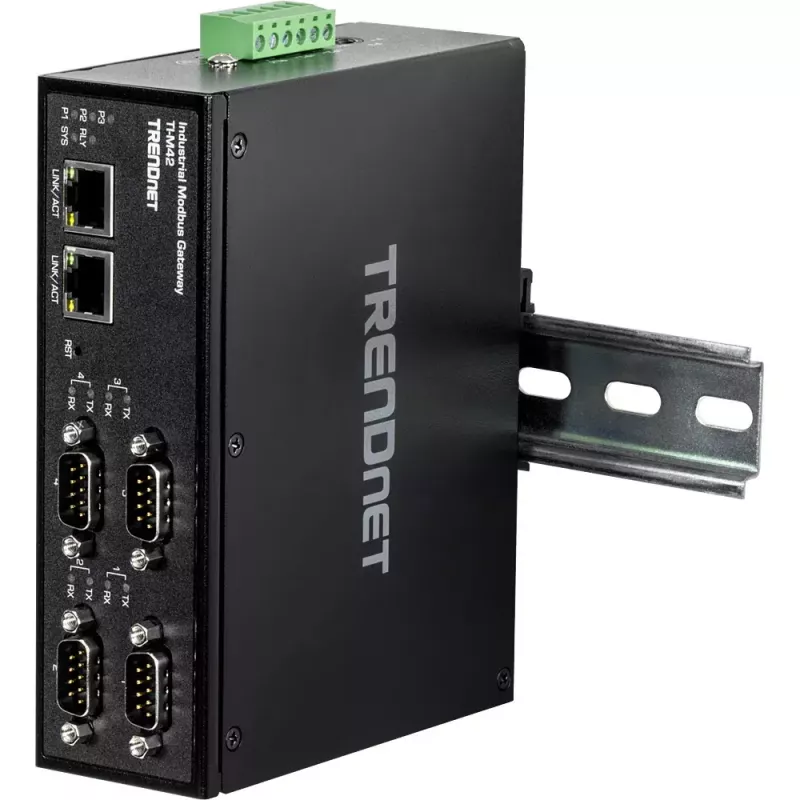

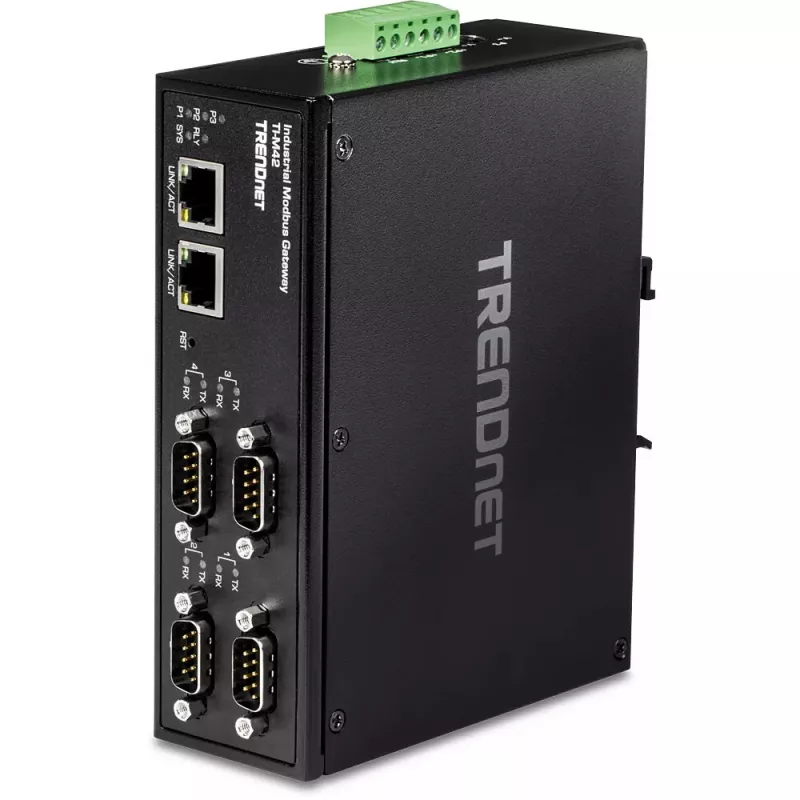

Gateway/Controller Trendnet TI-M42 10/100 Mbit/s Schwarz IP30

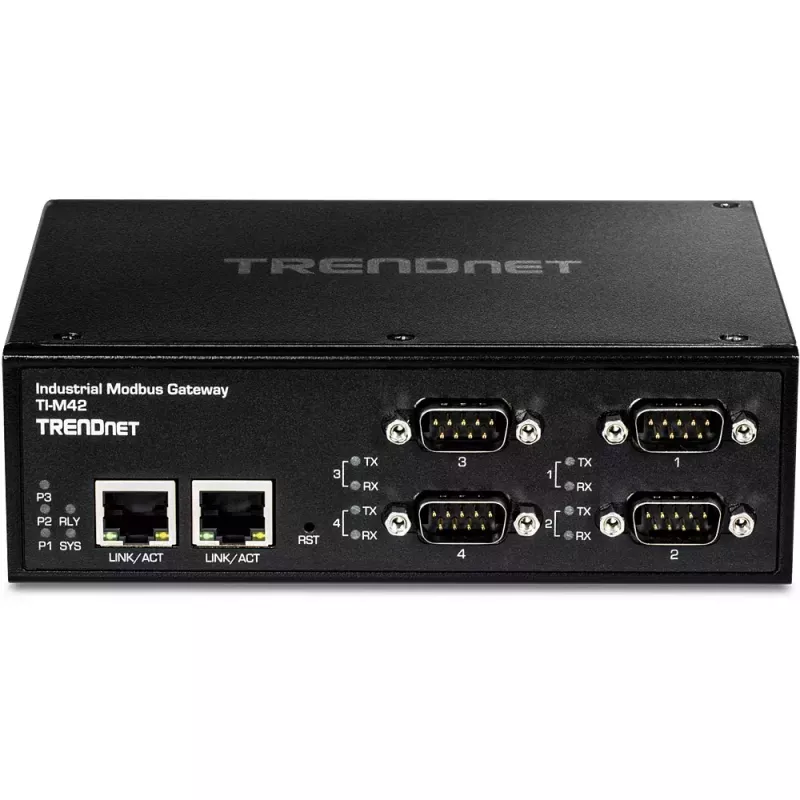

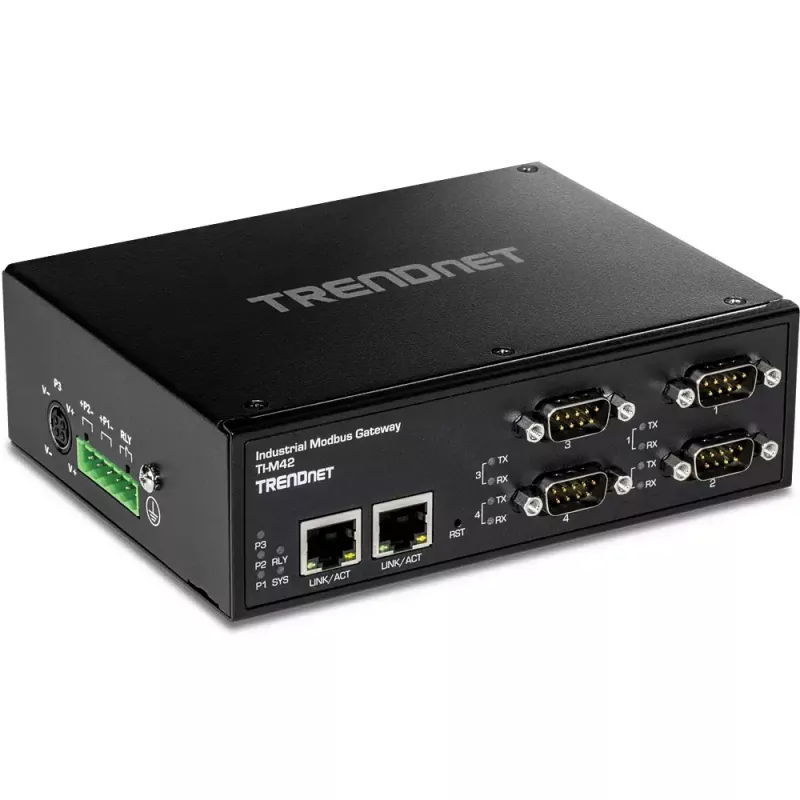

Das TRENDnet TI-M42 Gateway/Controller ist ein industrielles Modbus-Gateway mit zwei 10/100 Mbit/s Ethernet-Ports und vier seriellen DB-9-Ports, die RS-232-, RS-422- und RS-485-Schnittstellen unterstützen. Untergebracht in einem kompakten Metallgehäuse mit IP30-Schutzart (103,5 x 81,5 x 32 mm), bietet der TI-M42 eine Möglichkeit, bis zu vier serielle Modbus-Geräte über Cat5e-Verkabelung mit einem Ethernet-Netzwerk zu verbinden, wobei Entfernungen von bis zu 100 m pro Ethernet-Segment möglich sind. Das Gerät ist für den Dauerbetrieb mit geringem Stromverbrauch (maximal 3,84 W) und einer 48-V-Eingangsspannung ausgelegt und eignet sich daher für platzbeschränkte Industrieinstallationen.

Vorteile

Der TI-M42 integriert vier serielle Ports und zwei Fast-Ethernet-Ports auf kleinem Raum und ermöglicht die unkomplizierte Umwandlung serieller Modbus-Geräte in netzwerkfähige Geräte ohne aufwändige Neuverkabelung. Sein IP30-zertifiziertes Gehäuse und die konstruktiven Maßnahmen gegen Vibration, Schock, ESD/EMI und Überspannung reduzieren das Ausfallrisiko in industriellen Umgebungen. Der breite Betriebstemperaturbereich erweitert die Einsatzmöglichkeiten in Innenräumen und unter rauen Bedingungen bei gleichzeitig geringem Stromverbrauch.

Geeignet für (Aufgaben / Anwendungsfälle)

• Anbindung mehrerer serieller Modbus-RTU/ASCII-Geräte an ein Ethernet-basiertes SCADA- oder Überwachungssystem
• Industrielle Steuerungsnetzwerke, bei denen kompakte Gateways zur Zusammenführung serieller Geräte benötigt werden
• Integration entfernter Geräte über Cat5e-Verkabelung mit Entfernungen von bis zu 100 m pro Ethernet-Verbindung
• Installationen, die RS-232-, RS-422- oder RS-485-Schnittstellen zur IP-Netzwerkanbindung benötigen

Technische Spezifikationen

• Ethernet: 2 × 10/100 Mbit/s Ports, Cat5e-Verkabelung, bis zu 100 m pro Segment
• Serielle Ports: 4 × DB-9, unterstützt RS-232, RS-422 und RS-485

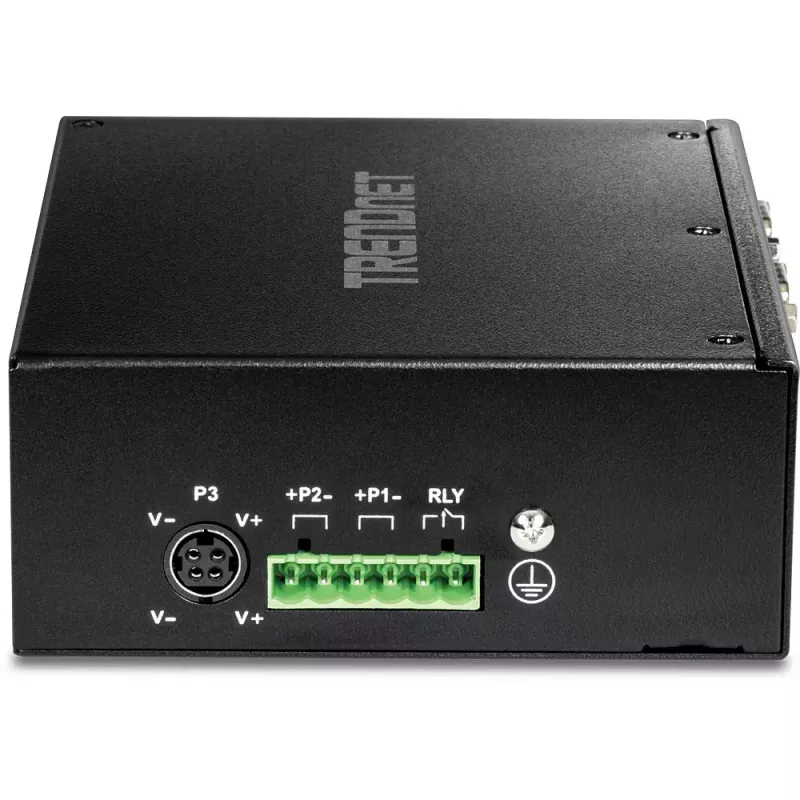

• Stromversorgung: 48 V Eingang, maximale Leistungsaufnahme 3,84 W
• GehäVerwendung: IP30-zertifiziertes Industriegehäuse, kompakte Abmessungen 103,5 × 81,5 × 32 mm
• Betriebstemperaturbereich: -40° bis 75° C
• Konstruktionsmerkmale: Widerstandsfähigkeit gegen Vibration und Schock, Schutz gegen ESD/EMI und Überspannung

Bedienungsanleitung

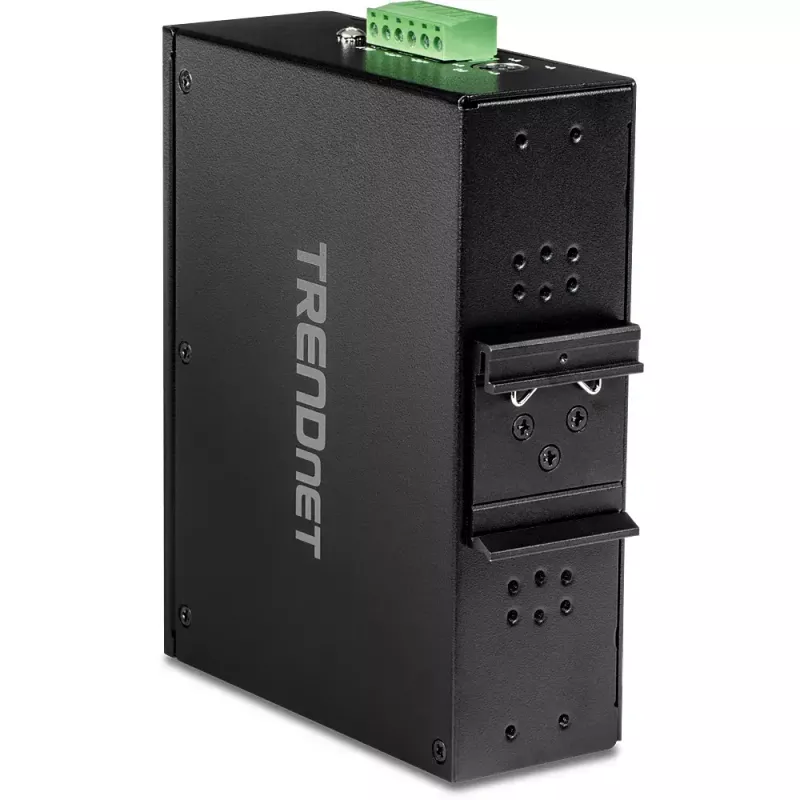

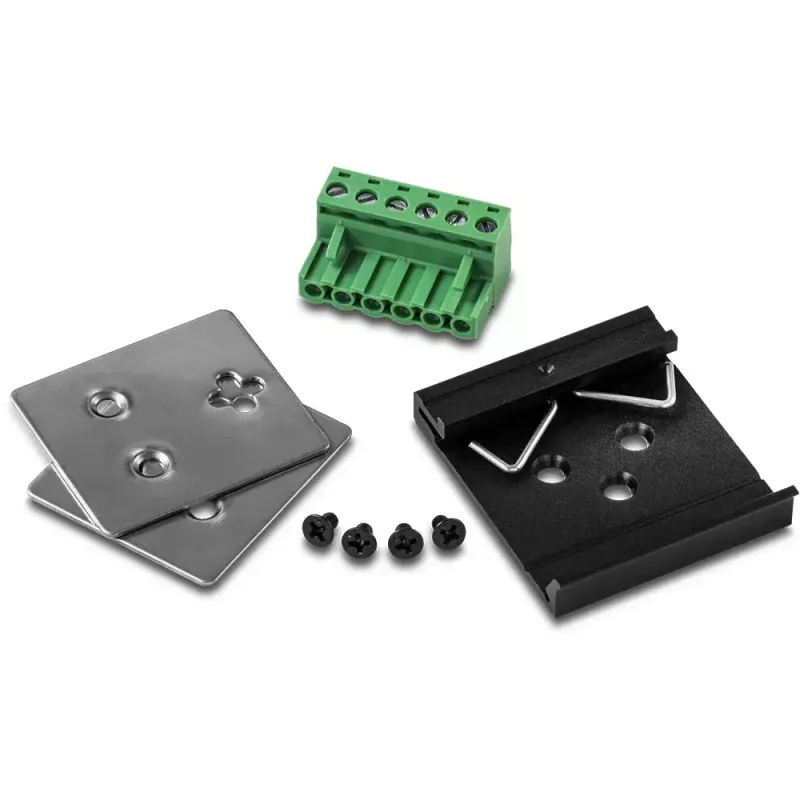

Installieren Sie den TI-M42 in einem geeigneten Gehäuse oder auf einer DIN-Schienen-kompatiblen Oberfläche gemäß den örtlichen Sicherheitsrichtlinien und achten Sie auf Belüftung und Schutz vor direkter Feuchtigkeit. Verbinden Sie die Ethernet-Ports über Cat5e-Verkabelung mit dem Netzwerk und halten Sie dabei die maximale Länge von 100 m pro Segment ein. Schließen Sie die seriellen Geräte an die DB-9-Ports an und konfigurieren Sie jeden Port für die erforderliche serielle Schnittstelle (RS-232/RS-422/RS-485) und die Modbus-Parameter über die Gerätekonfigurationsschnittstelle. Legen Sie eine 48-V-Stromversorgung mit korrekter Polarität an und überprüfen Sie, ob das Gerät hochfährt und eine Netzwerkverbindung herstellt, bevor Sie es in Betrieb nehmen.

Empfehlungen

Platzieren Sie den TI-M42 möglichst an einem Ort mit geringen Vibrationen und Erschütterungen und befolgen Sie die empfohlenen Erdungs- und Überspannungsschutzpraktiken, um die integrierten Schutzmaßnahmen zu ergänzen. Halten Sie die Ethernet-Kabellängen innerhalb der vorgegebenen Grenzen und verwenden Sie in Umgebungen mit hohen elektromagnetischen Störungen geschirmte oder ordnungsgemäß verlegte Kabel. Überprüfen Sie regelmäßig die Firmware und erstellen Sie Konfigurationssicherungen, um eine zuverlässige Modbus-Kommunikation zu gewährleisten.
