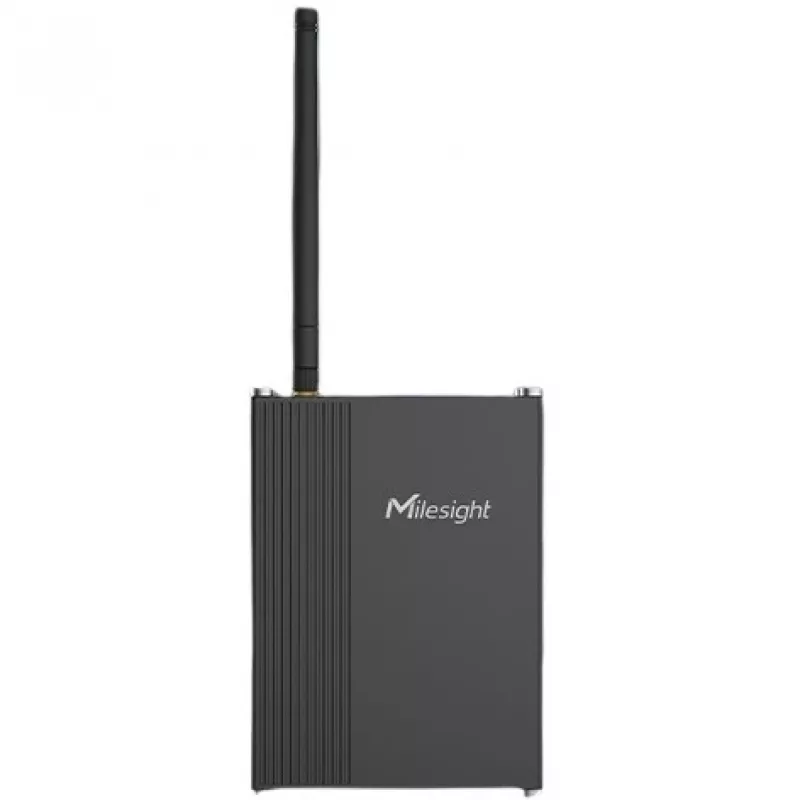

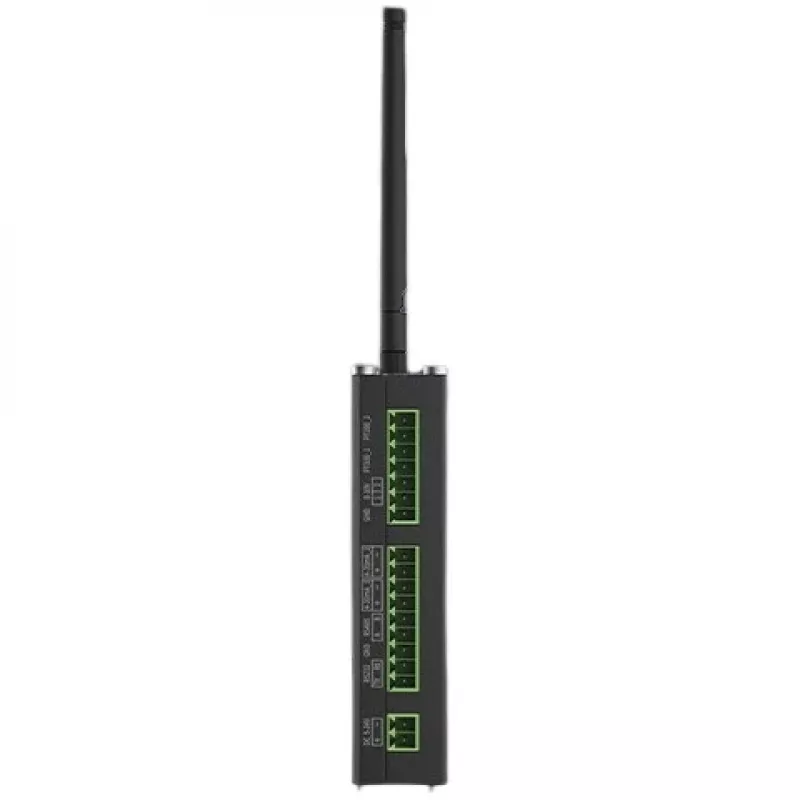

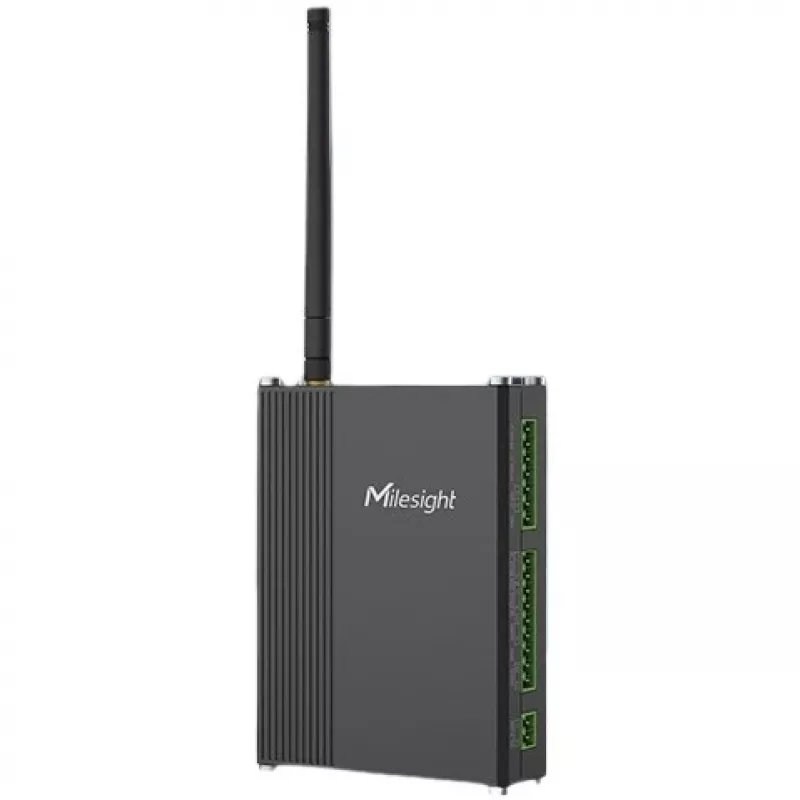

Gateway Controller Milesight UC300915M

Der Milesight UC300915M ist ein kompakter Gateway-Controller für DIN-Schienen- oder Wandmontage, der die Fernüberwachung und -steuerung von Feldsensoren und -geräten ermöglicht. Er bietet mehrere industrielle Schnittstellen, externe Antennenanschlüsse, MicroSIM-Unterstützung (Mobilfunkversionen) und einen Gleichspannungseingangsbereich von 5–24 V. Das Gerät verfügt über LED-Statusanzeigen und unterstützt die Cloud-Integration über TCP/UDP/MQTT zur Kommunikation mit Plattformen wie der Milesight IoT Cloud und AWS (AWS verfügbar für Mobilfunkmodelle).

Vorteile

Der UC300915M integriert verschiedene industrielle Schnittstellen, darunter 4–20-mA- und 0–10-V-Analogeingänge sowie zwei RTD-Eingänge für 2-/3-Draht-PT100-Sensoren, die Widerstandssignale in einem weiten Temperaturbereich (-200 °C bis 800 °C) in 4–20 mA umwandeln. Er verfügt über ein intelligentes WENN-DANN-Auslösesystem mit bis zu 16 benutzerdefinierten Befehlen, kann bei Netzwerkausfall autonom arbeiten und nutzt Standardprotokolle (TCP/UDP/MQTT) für flexible Cloud-Kompatibilität. Externe SMA-Antennenanschlüsse und MicroSIM-Unterstützung vereinfachen die Bereitstellung in Mobilfunkkonfigurationen.

Geeignet für

• Fernüberwachung von Temperatur- und Analogsensoren
• Industrielle Automatisierung und Prozesssteuerung
• Datenerfassung und zeit- oder bedingungsgesteuerte Auslöser
• Edge-Steuerung bei zeitweise unterbrochener Netzwerkverbindung

Technische Hauptdaten

• Modell: UC300915M (MPN: UC300-868M)
• Stromeingang: DC 5–24 V
• Analoge Schnittstellen: 4–20-mA- und 0–10-V-Eingänge
• RTD-Eingänge: 2 Eingänge für 2-/3-Draht-PT100-Sensoren, Bereich –200 °C bis 800 °C
• Kommunikation: TCP/UDP/MQTT; Mobilfunkunterstützung mit MicroSIM (Mobilfunkversionen)
• Antennen: externe SMA-Anschlüsse
• Montage: DIN-Schiene oder Wandmontage
• Abmessungen (B×T×H): 93 × 70 × 22 mm
• LED-Anzeigen: Systemstatus-LEDs

Verwendung

Montieren Sie den UC300915M auf einer DIN-Schiene oder an einer Wand und schließen Sie die erforderlichen Sensoren an die entsprechenden Schnittstellen (4–20 mA, 0–10 V oder PT100 über RTD-Eingänge) an. Bringen Sie bei relevantem Einsatz externe Antennen an den SMA-Anschlüssen an und legen Sie bei Mobilfunkmodellen eine MicroSIM-Karte ein. Konfigurieren Sie Netzwerk- und Cloud-Einstellungen über die Geräteverwaltungsschnittstelle, definieren Sie bis zu 16 WENN-DANN-Befehle für automatisierte Aufgaben und überprüfen Sie die LED-Anzeigen für den Systemstatus. Das Gerät führt konfigurierte Befehle lokal weiter aus, wenn die Netzwerkverbindung verloren geht.

Empfehlungen

Verwenden Sie für zuverlässige Temperaturmessungen mit PT100-Sensoren eine ordnungsgemäße 2- oder 3-Draht-Verkabelung und stellen Sie sicher, dass die Sensorbereiche mit dem konfigurierten Maßstab übereinstimmen. Überprüfen Sie bei der Bereitstellung im Mobilfunkmodus die Netzabdeckung und eine sichere Antennenplatzierung. Überwachen Sie regelmäßig die LED-Anzeigen und den Cloud-Verbindungsstatus und sichern Sie die Konfigurationseinstellungen nach der Ersteinrichtung.
