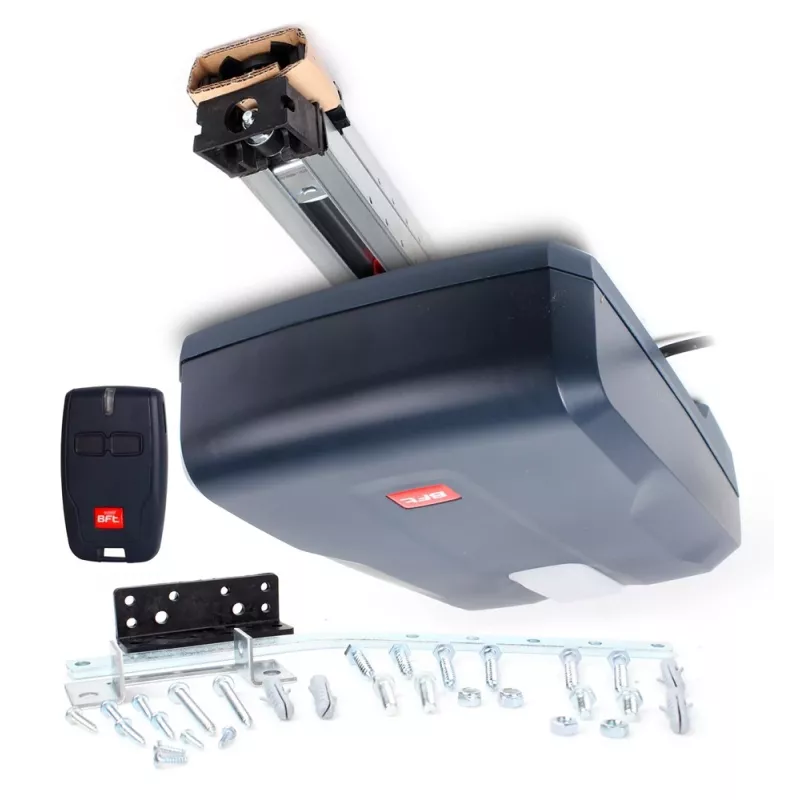

Garagentorantrieb BFt Botticelli BT 850 35 — Motorisierte Einheit für Sektional- und Schwingtore, privater und gewerblicher Einsatz

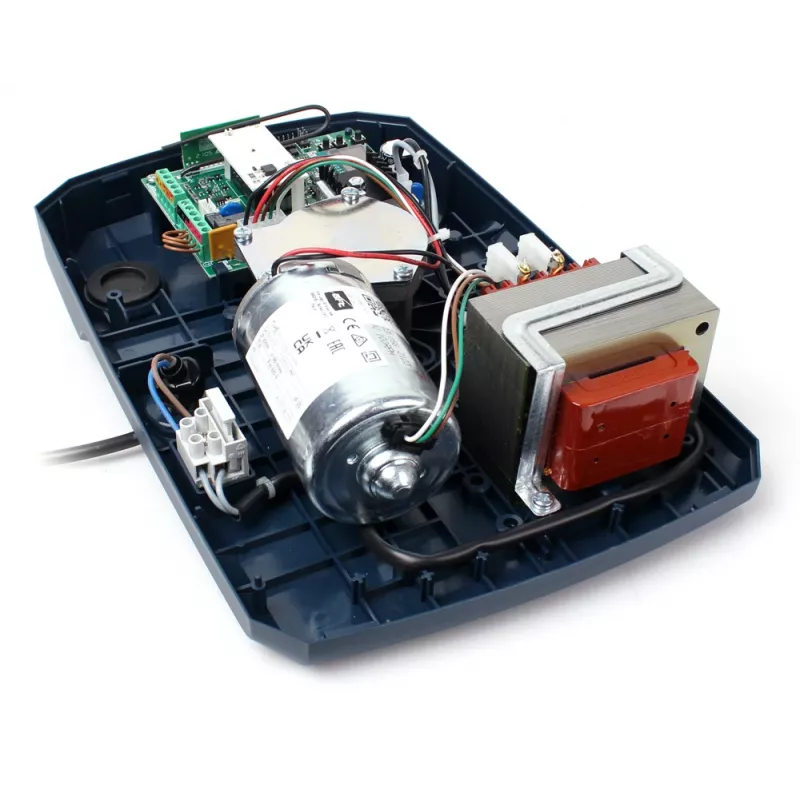

BFt Botticelli BT 850 35 ist ein 24-V-motorisierter Antrieb für Sektional- und Schwingtore in privaten und gewerblichen Einsatzbereichen. Die Einheit bietet eine Zugkraft von 850 N und eignet sich für Tore mit einer maximalen Fläche von 13 m². Sie unterstützt intensiven Einsatz und erreicht Öffnungsgeschwindigkeiten von bis zu 210 mm/s mit der Kettenschiene und bis zu 240 mm/s mit der Riemenschiene. Die Positionserkennung erfolgt über einen Encoder mit mechanischem Öffnungsanschlag; die Einheit verfügt über mechanische Verriegelung und eine Stahlseil- oder Kabelentriegelung für die Notfallfreigabe.

Vorteile

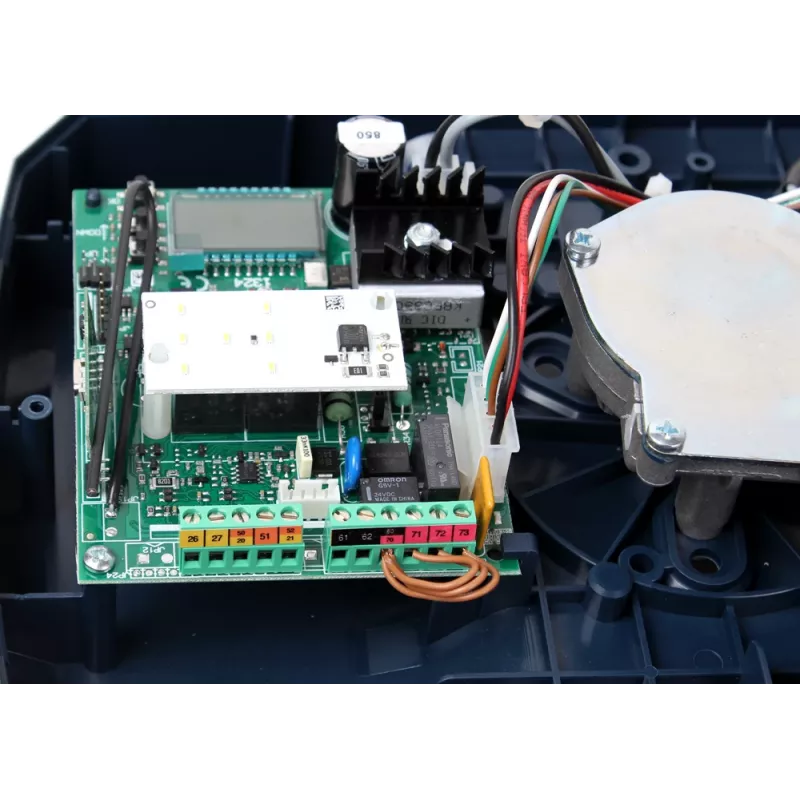

Der Antrieb kombiniert einen 24-V-Hochleistungsmotor mit einer mikroprozessorgesteuerten Drehmomentverwaltung (D-Track), um während des Öffnens und Schließens einen gleichmäßigen und anpassungsfähigen Schub zu gewährleisten und einen sicheren Betrieb trotz Temperaturschwankungen oder mechanischen Verschleißes zu erhalten. Die Installation wird durch die Autoset-Schnelleinrichtungsroutine beschleunigt und die Programmierung ist via EElink möglich. Modelle mit Steuereinheiten mit vollständiger Anzeige können eine Einbruchmeldefunktion integrieren, und die Steuerelektronik kann als Zentraleinheit eines kabelgebundenen Alarmsystems dienen. U-Link-Interoperabilität und Klonunterstützung für kompatible Fernbedienungen vereinfachen Integration und Fernwartung.

Geeignet für

• Private Sektionalgaragentore
• Gewerbliche Schwing- oder Sektionaltore
• Standorte mit häufigen täglichen Bewegungen

Wichtige Spezifikationen

• Spannung: 24 V
• Zugkraft: 850 N
• Maximale Torfläche: 13 m²
• Öffnungsgeschwindigkeit (Kettenschiene): bis zu 210 mm/s
• Öffnungsgeschwindigkeit (Riemenschiene): bis zu 240 mm/s
• Leistungsaufnahme: 200 W (0,5 W Standby)
• Anzahl täglicher Bewegungen (bei 60°): 50
• Endlagenerkennung: Encoder plus mechanischer Öffnungsanschlag
• Sanftanlauf: ja
• Verriegelung: mechanisch
• Entriegelung: Stahlseil oder Kabel
• Aufprallreaktion / Kraftverwaltung: D-Track
• Schutzart: IP20
• Betriebstemperaturbereich: -20 ÷ 60 °C
• Interkonnektivität und Fernprogrammierunterstützung: U-Link, EElink

Verwendung

Montieren Sie die motorisierte Einheit am Garagentor gemäß den mechanischen und elektrischen Anweisungen des Herstellers und stellen Sie die korrekte Ausrichtung der gewählten Schiene (Kette oder Riemen) und die sichere mechanische Verriegelung sicher. Verwenden Sie die Autoset-Schnelleinrichtungsroutine oder verbinden Sie einen Handprogrammierer via EElink, um Fahrwegsgrenzen, Geschwindigkeiten und Sicherheitsparameter zu konfigurieren. Koppeln Sie kompatible Fernbedienungen mithilfe der Klonfunktion, sofern verfügbar, und legen Sie die Zugangsberechtigungen über die Steuereinheitsschnittstelle fest. Wenn das Modell über eine Alarmfunktion verfügt, konfigurieren Sie die Einbruchmeldeparameter an der Steuereinheit mit vollständiger Anzeige und schließen Sie bei Bedarf die Steuerplatine gemäß den Installationsrichtlinien an ein kabelgebundenes Alarmsystem an.

Empfehlungen

Führen Sie regelmäßige Wartungsprüfungen durch, einschließlich Inspektion der Schiene, der Antriebskomponenten, des Entriegelungskabels und der mechanischen Verriegelung. Sichern Sie Firmware und Konfiguration via EElink und stellen Sie sicher, dass Installation und jegliche Verkabelung von einem qualifizierten Techniker gemäß den örtlichen Sicherheitsvorschriften durchgeführt werden.
