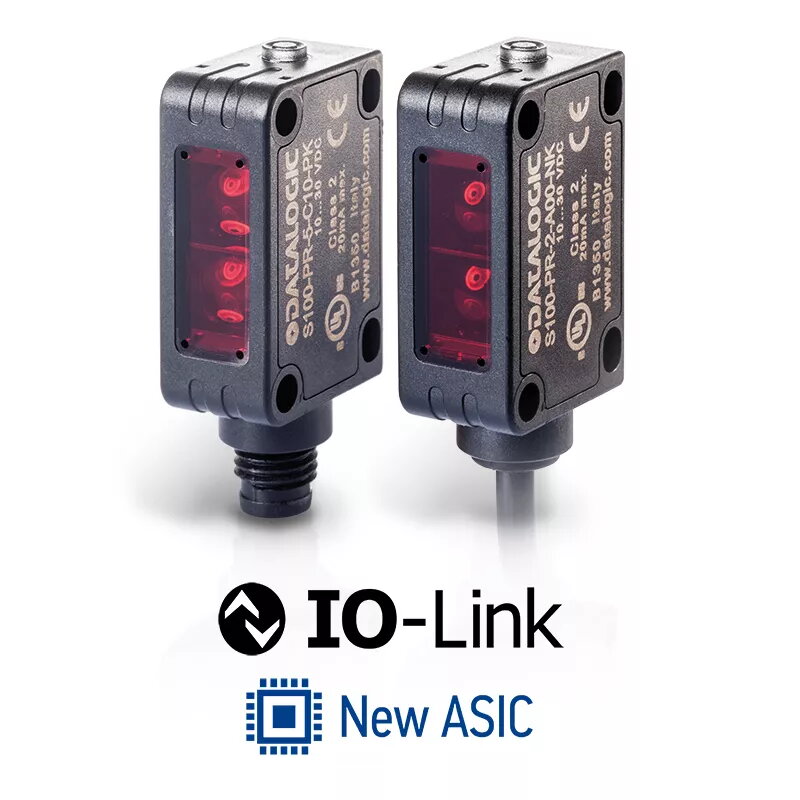

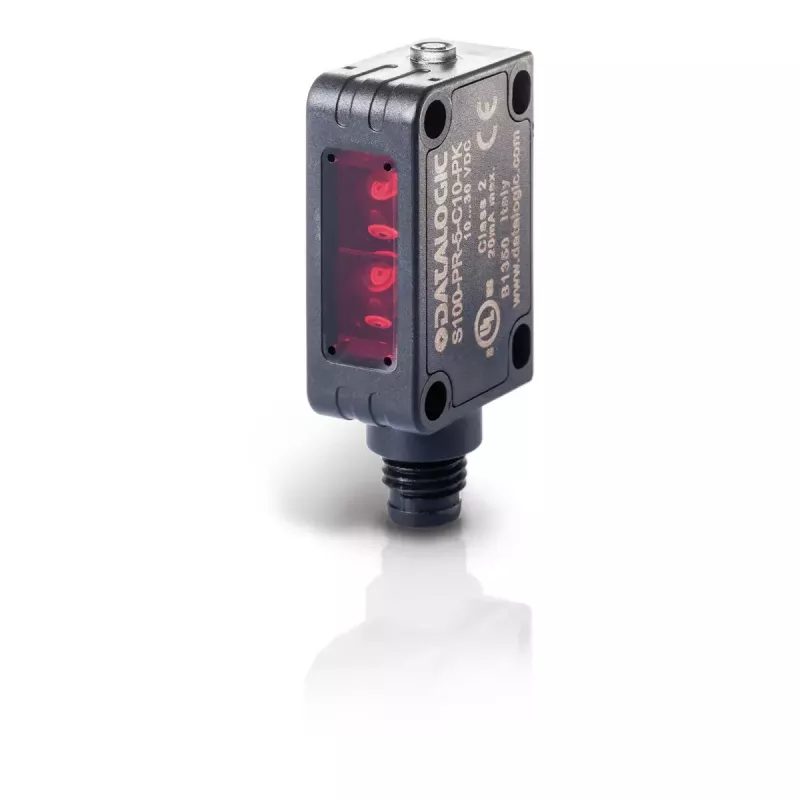

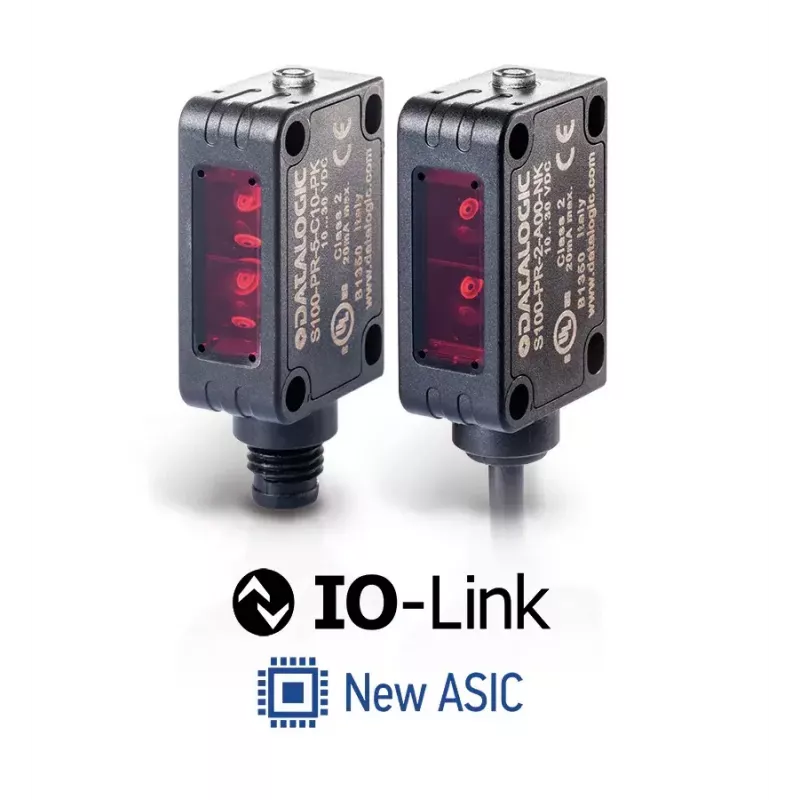

Fotoelektrischer Sensor Datalogic 950811070 — Reflexions-/Einweglichtschranken-Erkennung, kompakter Industriesensor

Datalogic 950811070 ist ein kompakter fotoelektrischer Sensor für die industrielle Objekterkennung in automatisierten Linien und Bildverarbeitungsanwendungen. Der Sensor unterstützt Reflexions- und Einweglichtschranken-Erkennungsmodi für Anwesenheits-/Abwesenheitserkennung, Teilezählung und Positionierungsaufgaben. Sein kleines Gehäuse der S100-Serie (20 x 32 x 12 mm) und vier Befestigungslöcher bieten flexible Installationsoptionen bei minimalem Platzbedarf an Produktionsanlagen.

Vorteile

Das Design der S100-Serie bietet eine kompakte Grundfläche und mehrere Befestigungspunkte für eine unkomplizierte mechanische Integration. Der Verzicht auf manuelle Einstellung reduziert die Einrichtungszeit und eliminiert Risiken durch unbeabsichtigtes Verstellen. Aufgebaut auf dem ASIC von Datalogic, ist der Sensor IO-Link-programmierbar für Fernkonfiguration und -diagnose. Zwei Ausgangskanäle und stabiles Signalverhalten während der IO-Link-Kommunikation unterstützen zuverlässiges Zählen und Positionieren ohne digitales Ausgangsflattern. Verfügbar in Reflexions- und Einweglichtschranken-Varianten, bietet der Sensor Optionen für unterschiedliche Erfassungsabstände und Zieleigenschaften.

Geeignet für

• Anwesenheits-/Abwesenheitserkennung auf Förderbändern
• Teilezählung und -indizierung in Montageprozessen
• Objektpositionierung und Kantenerkennung für Handhabungsgeräte
• Integration in kompakte Bildverarbeitungs- oder Automatisierungsmodule

Wichtige Spezifikationen

• Sensortyp: fotoelektrisch (Reflexions- oder Einweglichtschranken-Erkennung)
• Gehäusegröße: Miniatur, S100-Serie, 20 x 32 x 12 mm
• Befestigung: vier Befestigungslöcher (zwei vorne mit Gewinde, zwei hinten geschlitzt)
• Konnektivität: IO-Link-programmierbar für Fernkonfiguration und -diagnose
• Ausgänge: zwei Ausgangskanäle mit stabiler digitaler Signalgebung während der Kommunikation
• Einstellung: feste optische Konfiguration mit Software-Programmierbarkeit (keine manuelle Trimmung)

Verwendung

Montieren Sie den Sensor mithilfe der vorgesehenen Befestigungslöcher und wählen Sie die passenden Gewinde- oder Schlitzpositionen zur Ausrichtung an Ihrer mechanischen Struktur. Wählen Sie die Reflexions- oder Einweglichtschranken-Anordnung entsprechend dem Erfassungsabstand und den Zieleigenschaften; der Reflexionsmodus eignet sich für kurze bis mittlere Abstände mit reflektierenden Zielen, während die Einweglichtschranke für höhere Zuverlässigkeit über größere Lücken oder bei kontrastarmen Zielen empfohlen wird. Konfigurieren Sie Betriebsparameter und Ausgangsmodi über IO-Link, um Erkennungsschwellen, Zeitverhalten und Ausgangslogik ohne physische Einstellungen festzulegen.

Empfehlungen

Sorgen Sie für korrekte Ausrichtung und stabile Befestigung, um wiederholbare Erkennung zu gewährleisten. Verwenden Sie die Einweglichtschranken-Konfiguration bei der Erkennung transparenter oder kontrastarmer Objekte. Nutzen Sie IO-Link, um Sensoreinstellungen zu speichern und auf identische Stationen zu übertragen sowie auf Diagnosedaten für vorbeugende Wartung zuzugreifen.
