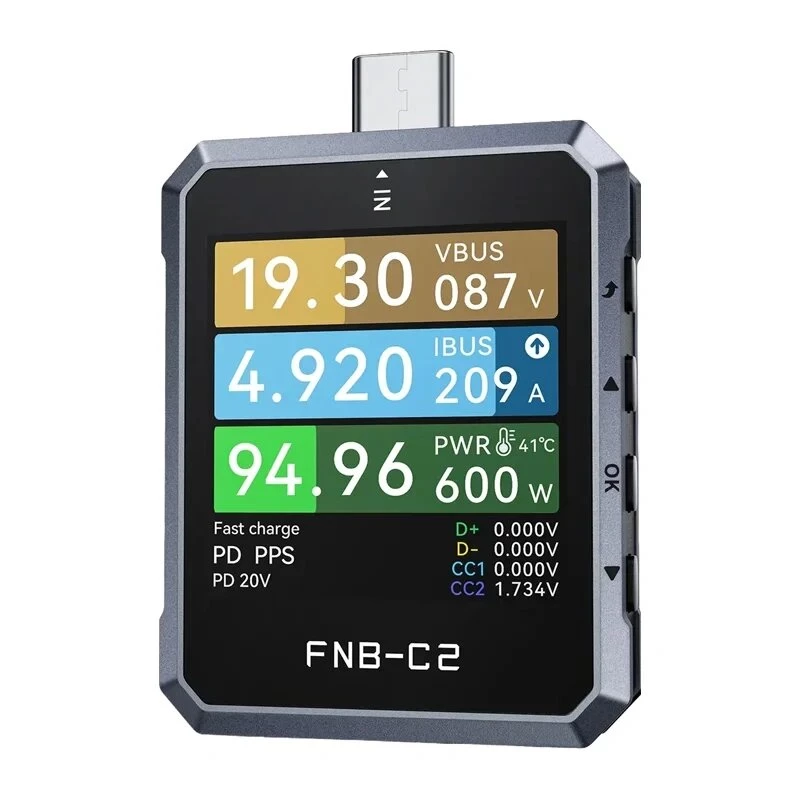

FNIRSI FNB-C2 USB-Tester – 1,44-Zoll-TFT, 4-28V/0-7A, PD/QC/PPS-Trigger & Erkennung

Der FNIRSI FNB-C2 ist ein kompakter und leistungsfähiger USB-Tester, der über einfache Spannungs- und Strommessungen hinausgeht. Im Gegensatz zu einfachen Inline-Messgeräten vereint er Präzisionsmessung, Erkennung und Auslösung von Schnellladeprotokollen sowie Langzeit-Datenprotokollierung in einem einzigen handlichen Gerät. Ob Sie ein langsam ladendes Smartphone diagnostizieren, die tatsächliche Kapazität einer Powerbank überprüfen oder die Leistung eines USB-C-Kabels bewerten möchten – dieses Werkzeug liefert Ihnen das vollständige Bild.

Highlights

• 1,44-Zoll-TFT-Farbdisplay mit umfassenden Anzeigen
• Erkennt QC2.0, QC3.0, PD2.0, PD3.0, PPS, Apple 2.4A, BC1.2, AFC, FCP, SCP
• Auslösung von QC2.0, QC3.0, PD2.0, PD3.0 und PPS zur Protokollverifizierung
• Misst Spannung, Strom, Leistung, Kapazität, Energie, Impedanz und Temperatur
• Hohe Auflösung: 0,0001V / 0,0001A / 0,001W
• Integrierter Datenspeicher für mehrere Protokollgruppen

Im täglichen Gebrauch

Verbinden Sie den Tester einfach zwischen Ladegerät und Gerät über den USB-A- oder USB-C-Eingang. Das TFT-Display zeigt sofort Live-Spannung, Strom, Leistung und das ausgewählte Schnellladeprotokoll an. Für Kapazitätstests führen Sie eine Konstantstromentladung über eine Last durch, um die akkumulierten mAh und Wh zu messen. Mit dem Temperatursensor können Sie auch das thermische Verhalten Ihres Aufbaus im Auge behalten. Die Trigger-Funktion ermöglicht es Ihnen, Schnelllademodi manuell zu aktivieren, um die Kompatibilität zu überprüfen.

Technische Daten

• Display: 1,44-Zoll-TFT-Farb-LCD
• Spannungsmessbereich: 4–28V DC
• Strommessbereich: 0–7A DC
• Leistungsmessbereich: 0–196W
• Spannungsauflösung: 0,0001V
• Stromauflösung: 0,0001A
• Leistungsauflösung: 0,001W
• Kapazitätsakkumulationsbereich: 0–99999mAh
• Energieakkumulationsbereich: 0–99999Wh
• Lastimpedanzbereich: 1–9999,9Ω
• Temperaturmessbereich: -10°C bis 100°C
• Unterstützte Schnellladeerkennung: QC2.0, QC3.0, PD2.0, PD3.0, PPS, Apple 2.4A, BC1.2, AFC, FCP, SCP
• Unterstützte Schnellladetrigger: QC2.0, QC3.0, PD2.0, PD3.0, PPS
• Eingangsanschlüsse: USB-A-Stecker, USB-C-Stecker
• Ausgangsanschlüsse: USB-A-Buchse, USB-C-Buchse
• Datenspeicher: Ja, mehrere Gruppen
• Messgenauigkeit: ±(0,1% + 2 Stellen)
• Aktualisierungsrate: 2Hz
• Betriebstemperatur: -10°C bis 60°C
• Leistungsaufnahme: <0,5W

Abschließende Anmerkung

Der FNIRSI FNB-C2 vereint professionelle Messtechnik in einem erschwinglichen, tragbaren Format. Er ist ein unverzichtbarer Begleiter für Elektronik-Hobbyisten, Techniker und alle, die transparente Einblicke in ihre USB-Stromversorgungskette wünschen.
