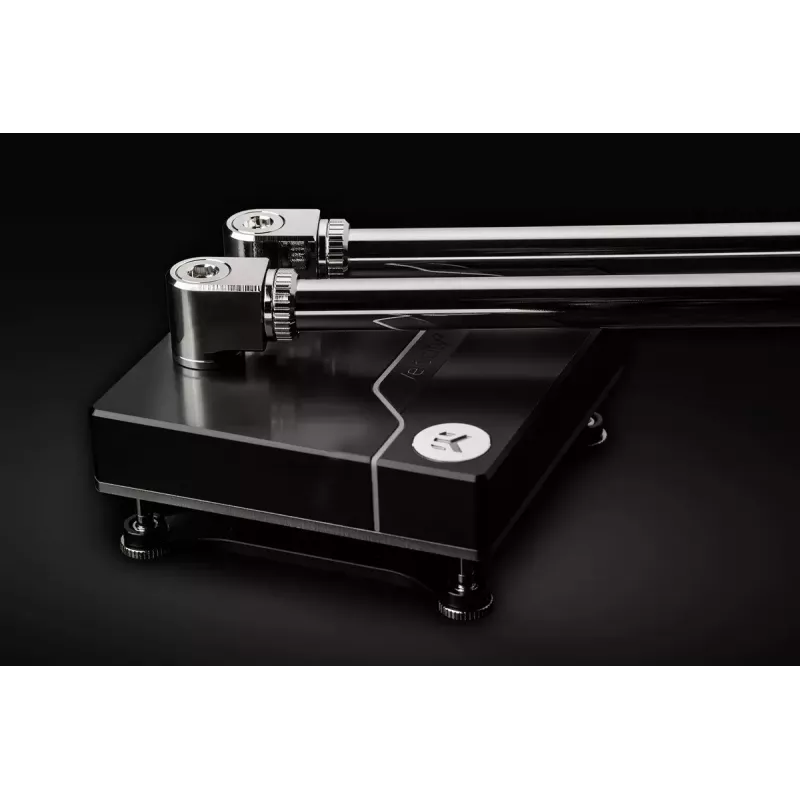

Fitting EK Water Blocks Messing Nickel 11,5 mm Höhe 1,6 cm Durchmesser

Der EK-Quantum Torque Micro HDC 12 - Nickel ist eine flache 12-mm-Klemmverschraubung für starre Rohre wie Acryl, PETG und Messing. Mit einer eingebauten Höhe von 11,5 mm und einem Außendurchmesser von 16 mm bietet diese Micro-Version einen deutlich geringeren Platzbedarf im Vergleich zu Standard-Torque-HDC-12-Verschraubungen, während die Messingkonstruktion mit schwarzer Vernickelung beibehalten wird.

Vorteile

Die Verschraubung fixiert starre Rohre mithilfe einer hochwertigen EPDM-Gummidichtung im Torque-Micro-Klemmring und sorgt für eine zuverlässige Abdichtung ohne das Rohr zu beschädigen. Die CNC-gefräste Messingkonstruktion mit Vernickelung gewährleistet Langlebigkeit und Kompatibilität mit EK Water Blocks Flüssigkeitskühlungskomponenten. Der innenliegende Stutzen verfügt über einen 9-mm-Sechskant-Innensechskant, der das Festziehen mit dem richtigen Werkzeug ermöglicht und das Risiko von Schäden an benachbarten Komponenten verringert.

Geeignet für

• Individuelle PC-Wasserkühlungskreisläufe mit starren Acryl- oder PETG-Rohren
• Enge Bauräume, in denen eine Standardverschraubung zu hoch oder breit wäre
• Systeme, die Metallverschraubungen mit Nickeloberfläche für Korrosionsbeständigkeit und einheitliches Erscheinungsbild benötigen

Technische Daten

• Typ: 12-mm-Klemmverschraubung für starre Rohre
• Material: CNC-gefrästes Messing mit schwarzer Vernickelung
• Einbauhöhe: 11,5 mm
• Außendurchmesser: 16 mm
• Dichtung: EPDM-Gummi
• Innensechskant: 9 mm Innensechskant
• Kompatibilität: Kompatibel mit EK Water Blocks Flüssigkeitskühlungsprodukten

Anwendung

Schieben Sie den Torque-Micro-Klemmring und die Dichtung über das Ende des vorbereiteten starren Rohrs, stecken Sie das Rohr auf den Verschraubungsstutzen und ziehen Sie dann den Klemmring fest, bis die EPDM-Dichtung das Rohr fixiert. Verwenden Sie einen 9-mm-Innensechskantschlüssel (EK-Loop Multi Allen Key empfohlen) im Innensechskant, um das Drehmoment aufzubringen, ohne umliegende Komponenten zu beschädigen. Stellen Sie sicher, dass das Rohrende vor der Installation rechtwinklig geschnitten und gratfrei ist.

Empfehlungen

Nur mit den angegebenen starren Rohrtypen (Acryl, PETG, Messing) verwenden. Um Schäden zu vermeiden und eine sichere Abdichtung zu gewährleisten, verwenden Sie den korrekten 9-mm-Innensechskantschlüssel und überprüfen Sie die EPDM-Dichtung während der Wartung auf Verschleiß. Bestätigen Sie die Kompatibilität mit anderen Kreislaufkomponenten vor der endgültigen Montage.
