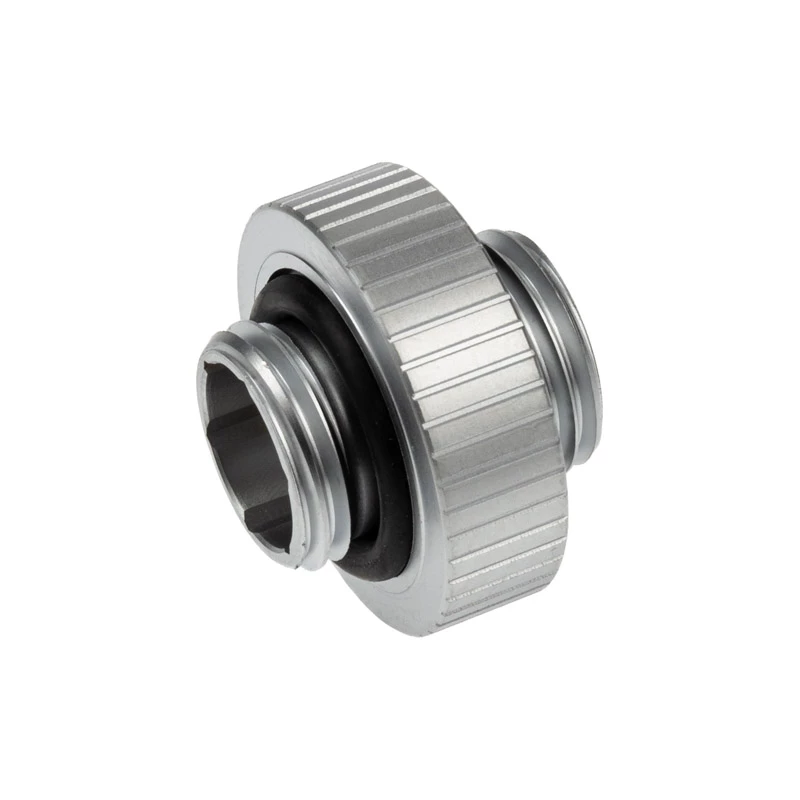

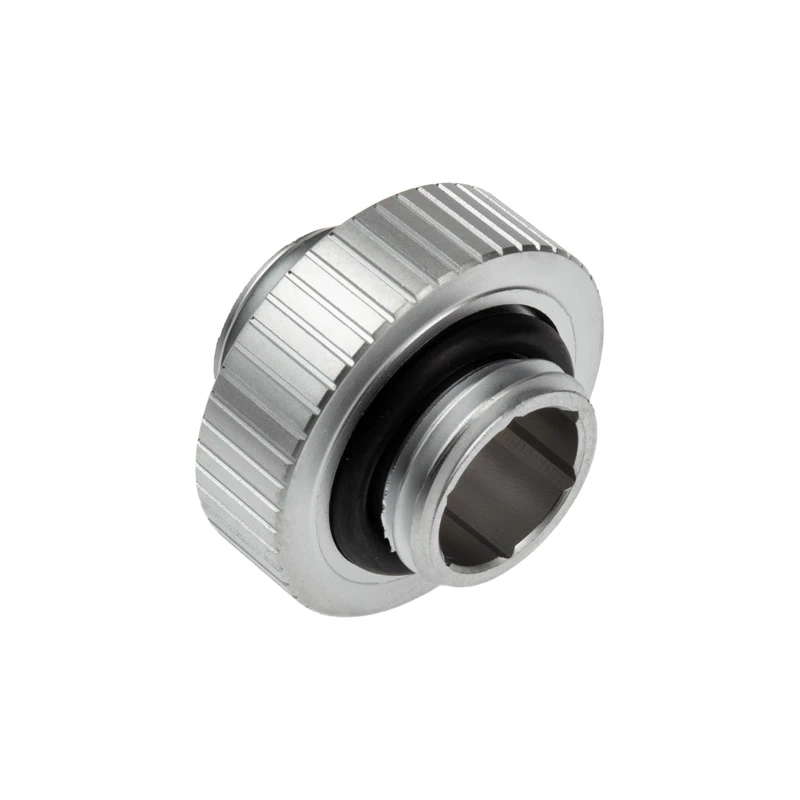

Fitting EK Water Blocks Messing Titan 7 mm Höhe 2,3 cm Durchmesser

EK-Quantum Torque Extender Static MM 7 ist ein Messing-Verlängerungsstück mit männlichem G1/4"-Gewinde an beiden Enden, das entwickelt wurde, um zwei Wasserkühlungskomponenten mit weiblichen G1/4"-Anschlüssen zu verbinden. Das Verlängerungsstück ist CNC-gefräst und in satiniertem Titan ausgeführt; das Innere bleibt unlackiert, um mögliche Verunreinigungen im Kühlkreislauf zu minimieren. EPDM-O-Ringe sorgen für die Abdichtung.

Vorteile

Die Messingkonstruktion und präzise CNC-Bearbeitung gewährleisten Maßgenauigkeit und langfristige Haltbarkeit. Die satinierte Titan-Oberfläche bietet Korrosionsbeständigkeit und eine einheitliche industrielle Optik. Die inneren Oberflächen sind unbeschichtet, um das Risiko des Eintrags von Partikeln in den Flüssigkeitskühlkreislauf zu verringern, und EPDM-O-Ringe liefern zuverlässige Abdichtung für leckagefreie Verbindungen. Das Teil ist mit dem Rest der Quantum Torque-Familie kompatibel und erlaubt modulare Konfigurationen sowie ästhetische Anpassung mit optionalen Farbringen.

Geeignet für

• Verbinden von zwei Wasserkühlungskomponenten mit weiblichem G1/4"-Gewinde
• Verlängern von Anschlüssen in kundenspezifischen PC-Flüssigkeitskühlkreisläufen
• Modulare Aufbauten mit Komponenten der Quantum Torque-Serie

Wichtige technische Daten

• Marke: ek water blocks
• Modell / MPN: 3831109828441
• EAN: 3831109828441
• Material: CNC-gefrästes Messing
• Oberfläche: satiniertes Titan (außen bearbeitet, Innenfläche unlackiert)
• Gewindetyp: männlich G1/4" an beiden Enden
• Höhe: 7 mm
• Durchmesser: 23 mm
• Abdichtung: EPDM-O-Ringe

Anwendung

Drehen Sie das Verlängerungsstück von Hand bis zum festen Sitz in den weiblichen G1/4"-Anschluss der ersten Komponente und ziehen Sie es dann mit geeigneten Werkzeugen auf das erforderliche Drehmoment an, wobei Sie ein Überdrehen vermeiden. Richten Sie die zweite Komponente aus und schrauben Sie sie auf das gegenüberliegende männliche G1/4"-Ende, wobei Sie sicherstellen, dass die EPDM-O-Ringe korrekt sitzen, um eine leckagefreie Verbindung herzustellen. Überprüfen Sie die Verbindung nach der Installation und führen Sie einen Druck- oder Dichtheitstest vor dem normalen Betrieb des Kühlkreislaufs durch.

Empfehlungen

Verwenden Sie kompatible Quantum Torque-Anschlüsse und Standard-G1/4"-Anschlüsse. Vermeiden Sie aggressive Lösungs- oder Scheuermittel an der Innenfläche, um Verunreinigungen zu verhindern. Halten Sie sich bei der Montage an die vom Hersteller empfohlenen Drehmomentwerte und führen Sie eine Leckageprüfung durch, bevor Sie das System in Betrieb nehmen.
