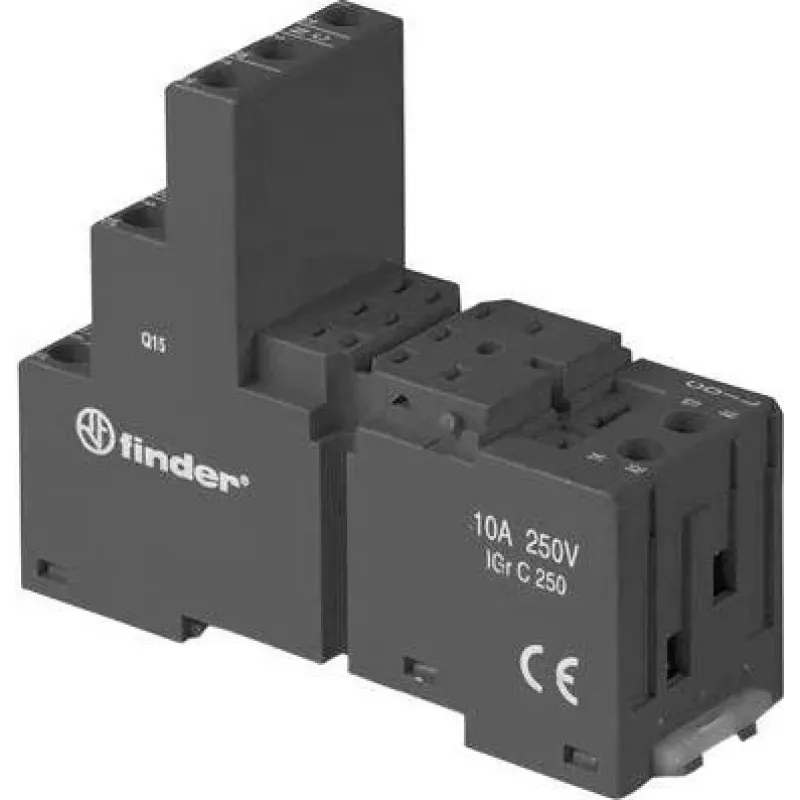

Finder 94.03.0 Schwarze Schraubsockel für 55.33/55.34 & 85.33/85.34 Relais, 3-polig, 10A 250V, DIN-/Panelmontage

Relaisinstallationen leiden häufig unter unzuverlässigen Verbindungen, wenn Sockel nicht kompatibel oder schlecht befestigt sind. Der Finder 94.03.0 Schraubsockel eliminiert dieses Risiko durch eine spezielle, robuste Basis für Relais der Serien Finder 55.33, 55.34, 85.33 und 85.34. Seine 3-polige Konfiguration mit Schraubklemmen gewährleistet einen festen, vibrationsresistenten Halt für starre oder flexible Leitungen, ideal für industrielle Schaltschränke, HLK-Systeme und Automatisierungsgeräte.

Für wen ist es geeignet

Dieser Sockel ist für Elektroingenieure, Schaltschrankbauer und Wartungstechniker konzipiert, die eine zuverlässige Relais-Montagelösung benötigen. Er eignet sich für Anwendungen, bei denen DIN-Schienen- oder Panelmontage erforderlich ist und die Verkabelung unter Dauerbetrieb sicher bleiben muss. Ob Sie bestehende Schaltschränke nachrüsten oder neue Automatisierungssysteme aufbauen, dieser Sockel bietet einen professionellen Anschlusspunkt.

Hauptmerkmale

• Kompatibel mit den Relais-Serien Finder 55.33, 55.34, 85.33 und 85.34
• 3-poliger Schraubklemmenanschluss für starre oder flexible Leiter
• Nennstrom 10 A und Nennspannung 250 V AC
• DIN-Schienen- oder Panelmontage für flexible Installation
• Schwarzes Polyamid-Gehäuse mit IP20-Schutz
• Breiter Betriebstemperaturbereich von -40 °C bis +70 °C
• CE- und cURus-zugelassen für globale Konformität

Spezifikationen

• Produkttyp: Relaissockel
• Polzahl: 3
• Klemmentyp: Schraubklemmen
• Montageart: DIN-Schiene / Panelmontage
• Kompatible Relais-Serien: Finder 55.33, 55.34, 85.33, 85.34
• Nennstrom: 10 A
• Nennspannung: 250 V AC
• Spannungsfestigkeit (Spule-Kontakte): 6 kV (1,2/50 µs)
• Betriebstemperaturbereich: -40 bis +70 °C
• Abisolierlänge: 8 mm
• Schraubendrehmoment: 0,5 Nm
• Max. starrer Leiterquerschnitt: 1x 6 mm² / 2x 2,5 mm²
• Max. flexibler Leiterquerschnitt: 1x 4 mm² / 2x 2,5 mm²
• Farbe: Schwarz
• Schutzart: IP20
• Isolierstoff: Polyamid (PA)
• Zulassungen: CE, cURus

Tipps

Beim Verdrahten Leiter auf 8 mm abisolieren und Schrauben mit 0,5 Nm anziehen für optimalen Kontakt. Bei flexiblen Leitungen Aderendhülsen verwenden, um Ausfransen zu verhindern. Den Sockel auf einer Standard-35-mm-DIN-Schiene oder direkt mit geeigneten Schrauben an einer Platte montieren. Vor der Installation stets die Relais-Kompatibilität prüfen, um einen sicheren Sitz zu gewährleisten.
